Getriebe SIEGENIA® AS 7170-RZ mit Riegel für Fenstertüren
31.101.35-55

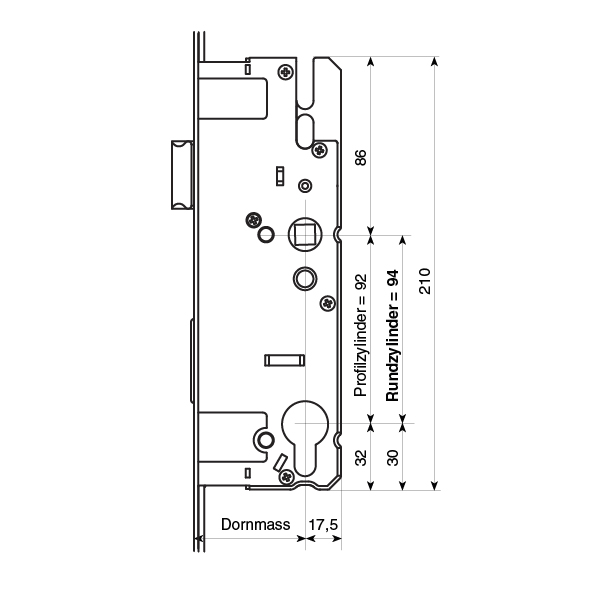

Getriebe SIEGENIA® AS 7170-RZ mit Riegel für Fenstertüren
31.101.
Anwendung: Grundsicherheit
silberfarbig, mit rollendem Sicherheitszapfen (RS), Stulpbreite 16 mm, mit Riegel, Hinterdornmass 17,5 mm, Schlosskastenhöhe 210 mm, Schlosskastendicke 16 mm, Ausschnittdistanz Rundzylinder 94 mm, Griffhöhe 800 - 1000 mm, Stulplänge 1960 mm, Falle von rechts auf links umstellbar
- Getriebe Stulp 16 zu AS 7170 siehe 31.101.80
- Fallenschliessbleche siehe 30.490.01
- Drückergarnituren und Langschilder siehe 30.967.
- Schliessblech siehe 14.430.01-62
- Getriebe für PZ Profilzylinder 17 mm ab Werk lieferbar.
- Marke
- Siegenia
- Anzahl RS-Zapfen
- 3 Stück
- Ausschnitt
- RZ 94
- Nuss
- 8 mm
Hauptschliessblech KFV Holz
Hauptschliessblech für Holz, hell verzinkt, passend für Rundbolzen / Softlockfalle und Schwenkriegelhaken in Hauptschlosskasten von Mehrfachverriegelung KFV, ohne Schrauben
Ausführungen:
FSB = Flachschliessblech
LSB = Lappenschliessblech
WSB = Winkelschliessblech
USB = U-Schliessblech
SFW 19-503V: Achsmass 10 mm, Stulpmass 20 mm
USB 25-08-20: Achsmass 10 mm, Stulpmass 20 mm
USB 25-08-24ERH: Achsmass 13 mm, Stulpmass 20 mm
USB 25-512: Achsmass 9 mm, Stulpmass 16 mm
WSB 15-530ER: Achsmass 15 mm, Stulpmass 20 mm
WSB 17-580-1ER: Achsmass 13 mm, Stulpmass 20 mm
Fallenschliessblech SIEGENIA® Holz zu Getriebeschloss AS 7170
Anwendung: Grundsicherheit
Stahl verzinkt
Drückergarnitur HOPPE® zu Getriebeschloss AS 7170-F, aussen hoch
Aluminium eloxiert F1, Drückeransatz 18 mm,
Griff innen hoch, Ausladung 52 mm, Grifflänge 120 mm,
Lochteil mit Inbus-Schraube M6,
Griff aussen hoch, Ausladung 52 mm, Grifflänge 120 mm,
mit Stift 8 mm, 92 oder 112 mm vorstehend
Drückergarnitur HOPPE® zu Getriebeschloss AS 7170-F, aussen nieder
Aluminium eloxiert F1, Drückeransatz 18 mm,
Griff innen hoch, Ausladung 52 mm, Grifflänge 120 mm,
Lochteil mit Inbus-Schraube M6,
Griff aussen nieder, Ausladung 15 mm, Grifflänge 126 mm,
mit Stift 8 mm, 92 oder 112 mm vorstehend
Langschild HOPPE® zu Getriebeschloss AS 7170-F
Aluminium eloxiert, Anschlagnocken Ø 10 mm,
Innenschild gebohrt für 2 LK-Schrauben M4,
Aussenschild mit Gewindenocken M4 Ø 10 mm,
ohne Schrauben
Zubehör Getriebe Stulp 16 SIEGENIA® zu AS 7170 für Fenstertüren
Anwendung: Grundsicherheit
silberfarbig, mit Betätigungshebel, ohne Schliessbleche, die Schliessung erfolgt gleichschliessend
