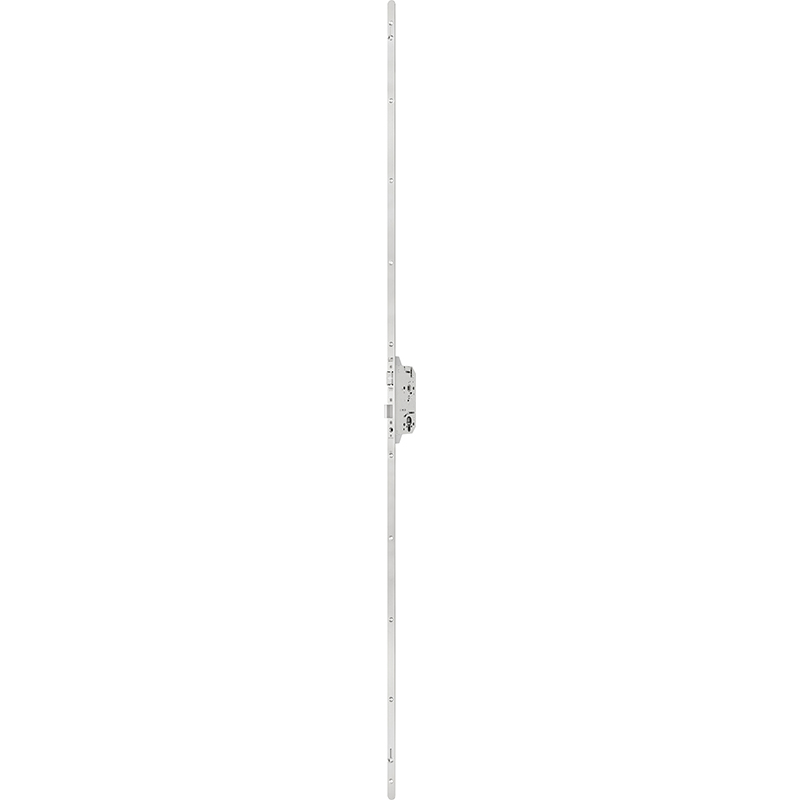

Verrouillage multipoints MSL RollTribloc 30700, têtière d'angle 18/20 x 1788 mm

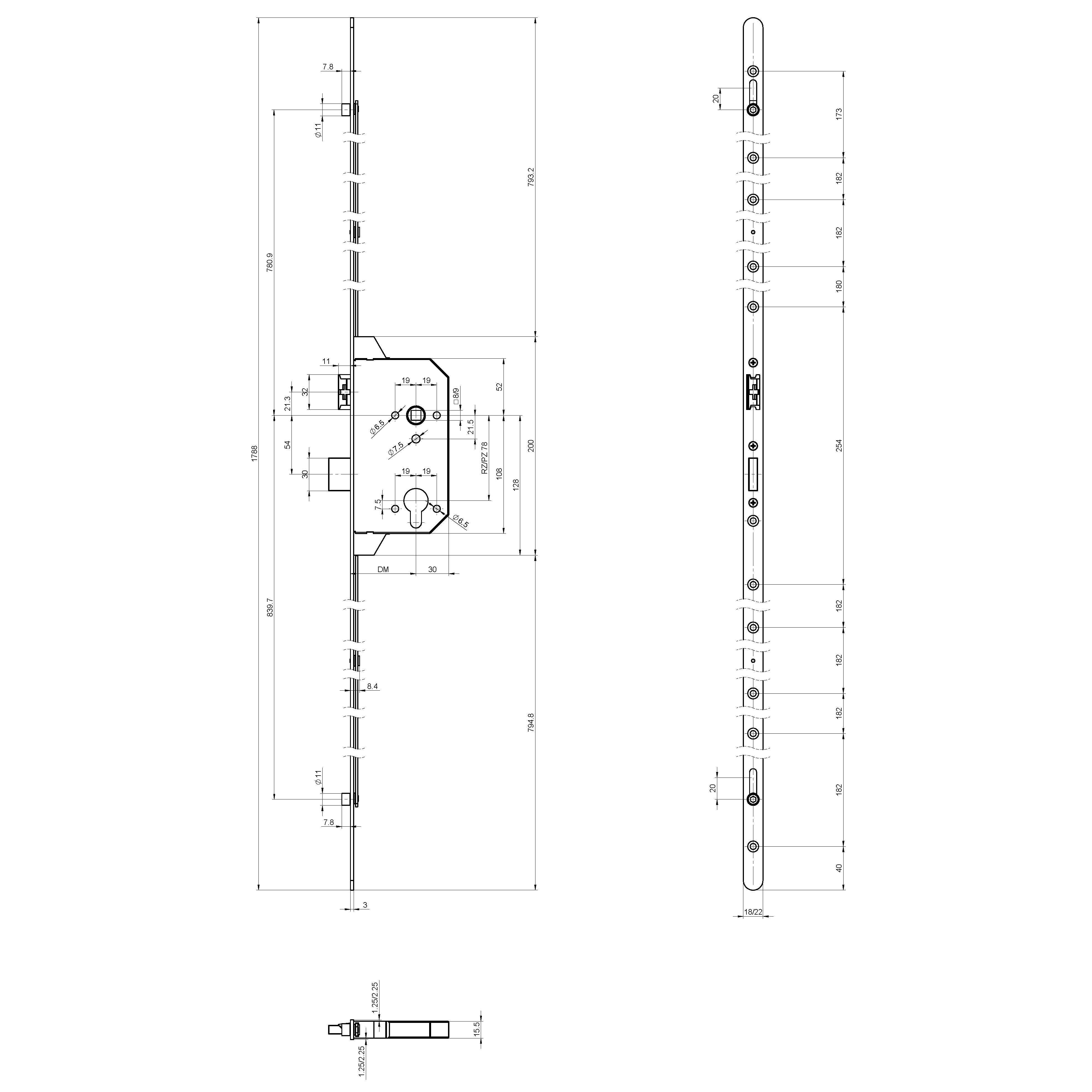

14.136.16-88 Figure = DIN gauche

Verrouillage multipoints MSL RollTribloc 30700, têtière d'angle 18/20 x 1788 mm

14.136.

inox, commutable de la commande par poignée de porte / par clé, verrouillage en quatre points, version avec tourillons à rouleaux réglables, blocage du pêne dormant, avance du pêne dormant 20mm, un tour, rappel automatique de la poignée,

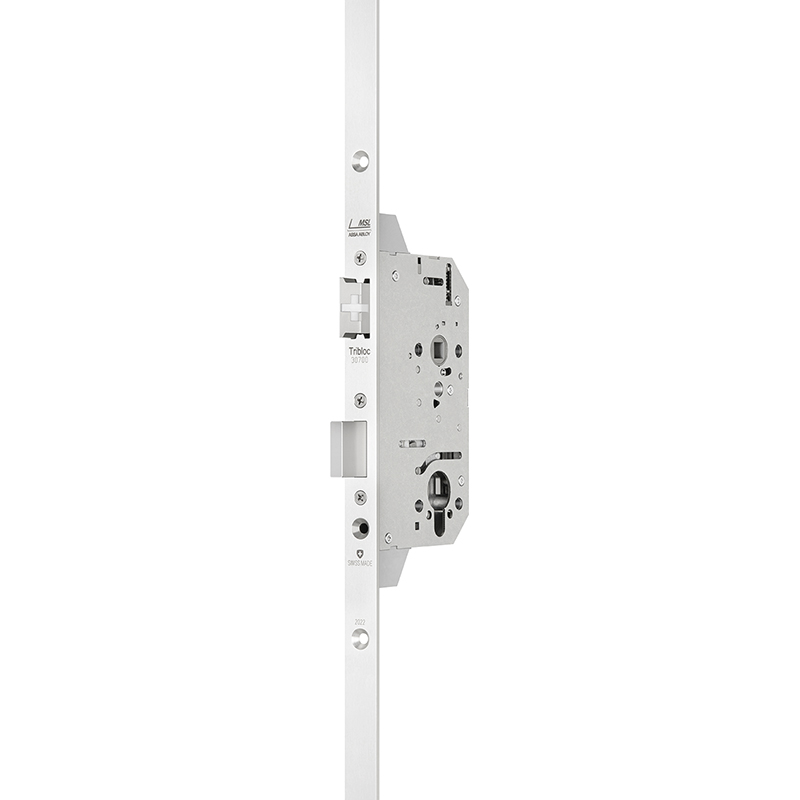

Une béquille est placée des deux côtés. Lorsque la porte se ferme, les galets sont déplacés vers le bas en position de fermeture par un mouvement de la poignée vers le haut, dans la gâche située dans le cadre de la porte. Le panneau de porte est ainsi tiré contre le cadre de porte. Les galets excentriques permettent un réajustement facile en cas de besoin. En tournant la clé dans le sens de l'ouverture, le pêne dormant principal est rétracté. Un mouvement de la poignée vers le bas amène les galets en position d'ouverture. Le pêne dormant est ensuite rétracté.
Domaine d'application.


Domaine d'application:

Pour les portes d'entrée et les portes d'appartement présentant un risque de déformation.
Pour portes de sécurité et portes coupe-feu dans le domaine professionnel et privé.

Exclusion du pêne dormant: 20 mm
Pêne demi-tour: réversible
Surface: matinée brossée
Distance: 78 mm
Forme de la têtière: arrondi
matériau du pêne: Delrin / acier nickelé
Matériau du pêne: Delrin / acier nickelé
Fonction de changement: Non
Surface de la têtière: Inox
Matériau du fouillot: Acier

  • Gâche voir 14.127. et 14.139.
  • Gâche à entailler rouleau, voir 14.128.33-34
  • Set gâche à entailler, voir 14.128.45-46
  • Pêne DIN gauche préréglé / réversible à droite.

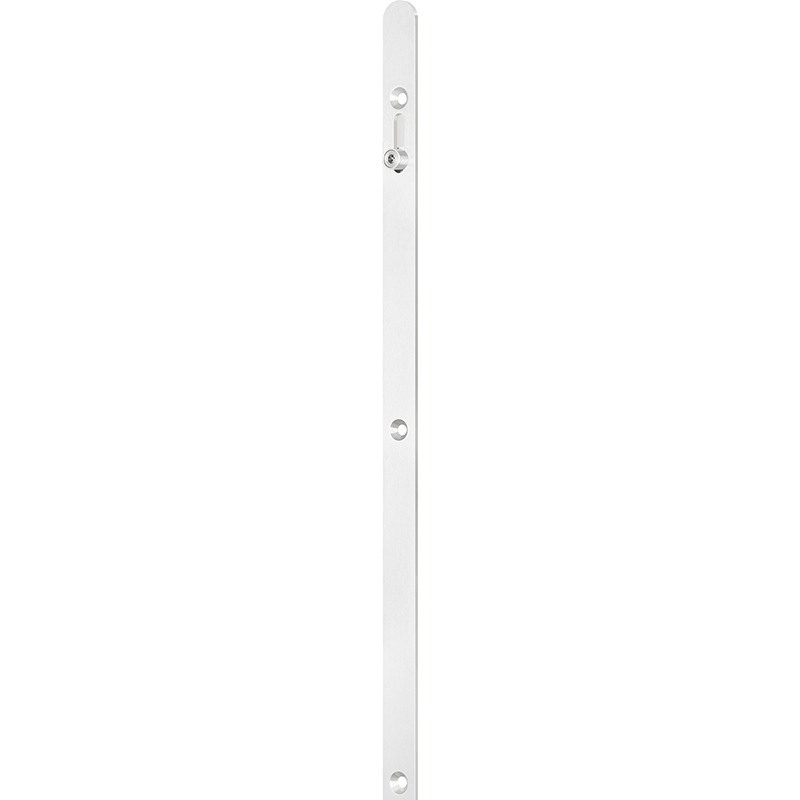

  • Les pivots à rouleau referment le mécanisme sous condition vers le bas.
  • En cas de montage en combinaison avec le kit gâche à entailler 1872.15/21, la gâche doit être retournée. Ainsi, en cas de montage "DIN droite" par exemple, il faut utiliser un kit avec DIN gauche.
Avancement du pêne
20 mm
Entraxe
78 mm
Épaisseur de la têtière
3 mm
Fonction
mécanique
Fonctionnement
Fonctionnement par béquille et par clé
Fouillot
9
Longueur de têtière
1788 mm
Marque
MSL
Matériau
acier inoxydable, acier
Nombre de vantaux
1 vantail
Norme de sécurité incendie
non vérifié
Sens de Serrure
DIN réversible
Surface de la têtière
acier inoxydable mat
Système
PolyTribloc
Tours
1 tour
Type de porte
Bois
Type de produit
Verrouillage multipoint
Type de têtière
Rond
Verrouillage
Manuel
