Getriebe G-U RZ variabel

28.322.29-49

prev

next

28.322.

ferGUard*silber,

Anwendung: Grundsicherheit

Griffsitz mittig

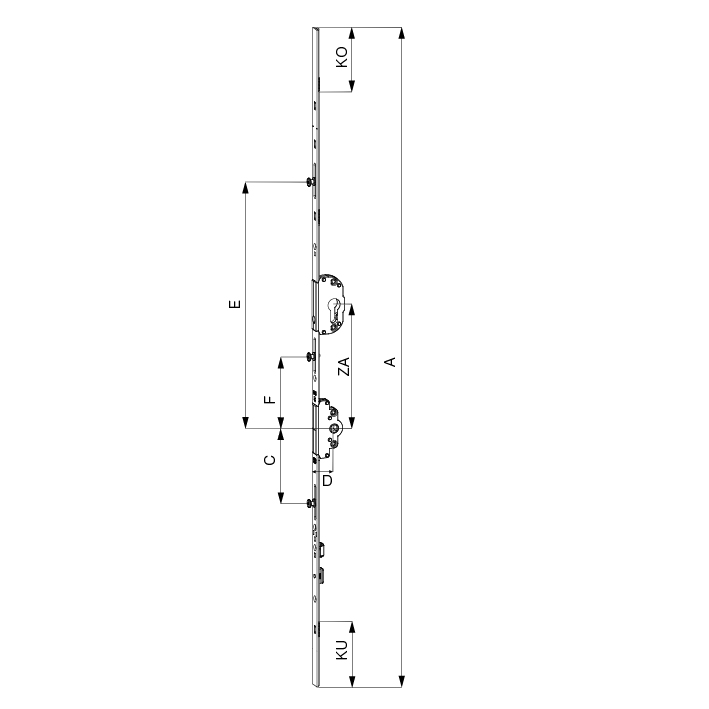

KU = Kürzbar unten

KO = Kürzbar oben

A = Stulplänge

C / F / E = Schliesszapfenhöhe, ab Mitte 4-kant-Nuss

D = Dornmass

ZA = Zylinderabstand 168,5 mm

Mit PZ ab Werk.

Marke: G-U

4 Ausführungen

	951-1450 (1) 1451-1950 (2) 1951-2450 (1)	1130 / 45 (1) 1630 / 40 (1) 1630 / 45 (1) 2130 / 40 (1)	250 / 250 / - / 145 / - (1) 250 / 250 / 365 / 100 / - (2) 250 / 250 / 490 / 100 / 688 (1)	250 / 250 / - / 145 / - (1) 250 / 250 / 365 / 100 / - (2) 250 / 250 / 490 / 100 / 688 (1)	G-22333-45-0-1 (1) G-22334-40-0-1 (1) G-22334-45-0-1 (1) G-22335-40-0-1 (1)
28.322.29 \| Pack 10 ST Stück	951-1450	1130 / 45	250 / 250 / - / 145 / -	250 / 250 / - / 145 / -	G-22333-45-0-1
28.322.38 \| Pack 10 ST Stück	1451-1950	1630 / 40	250 / 250 / 365 / 100 / -	250 / 250 / 365 / 100 / -	G-22334-40-0-1
28.322.39 \| Pack 10 ST Stück	1451-1950	1630 / 45	250 / 250 / 365 / 100 / -	250 / 250 / 365 / 100 / -	G-22334-45-0-1
28.322.48 \| Pack 10 ST Stück	1951-2450	2130 / 40	250 / 250 / 490 / 100 / 688	250 / 250 / 490 / 100 / 688	G-22335-40-0-1
