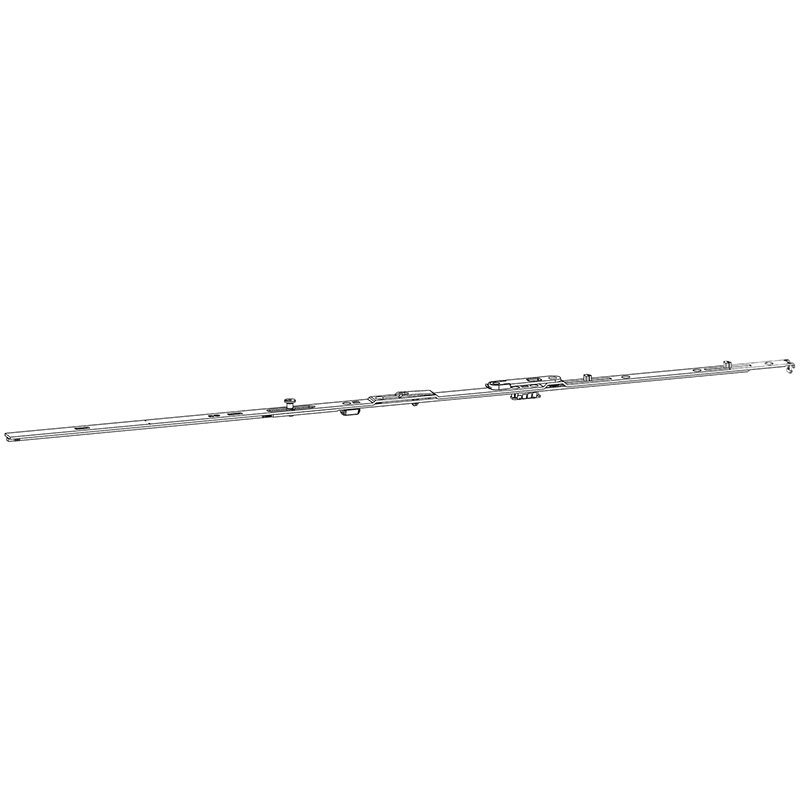

Scherenstulp Drehkipp und Kippdreh (TBT) für G-U UNI-JET D, M + S

28.240.01-05

28.240.

hellverzinkt ferGUard*silber, mittenfixiert, Grundsicherheit bis RC3

bei Flügelfalzbreite (FFB) 280-400 mm werden Eckumlenkungen mit kürzeren Schenkellängen benötigt, bei niederen Flügeln und je nach Flügelanzahl (ein- oder zweiflügelig), ist eine Drehkipp- oder Kippdrehfunktion u.U. nicht möglich, siehe Tabelle

Wichtig: ab folgenden FFB sind Zusatzscheren 28.243.00, 28.243.01 einzusetzen:

FFB 1201-1300 mm, bei Flügelgewicht über 100 kg, Scherenstulp 28.240.04 + Zusatzschere 28.243.00 (28.243.01)
FFB 1301-1450 mm, immer, Scherenstulp 28.240.04 + Zusatzschere 28.243.00 (28.243.01)
FFB 1451-1600 mm, immer, Scherenstulp 28.240.05 + Zusatzschere 28.243.00 (28.243.01)

Marke: G-U

5 Ausführungen

	0 (2) 1 (3)	280-500 (1) 501-750 (1) 751-950 (1) 951-1200 (1) 1201-1600 (1)	103 (1) 250 (4)	340 (1) 590 (1) 840 (1) 1040 (1) 1290 (1)	6-31512-03-0-1 (1) 6-31512-06-0-1 (1) 6-31512-08-0-1 (1) 6-31512-10-0-1 (1) 6-31512-12-0-1 (1)
28.240.01 Stück	0	280-500	103	340	6-31512-03-0-1
28.240.02 Stück	0	501-750	250	590	6-31512-06-0-1
28.240.03 Stück	1	751-950	250	840	6-31512-08-0-1
28.240.04 Stück	1	951-1200	250	1040	6-31512-10-0-1
28.240.05 Stück	1	1201-1600	250	1290	6-31512-12-0-1
