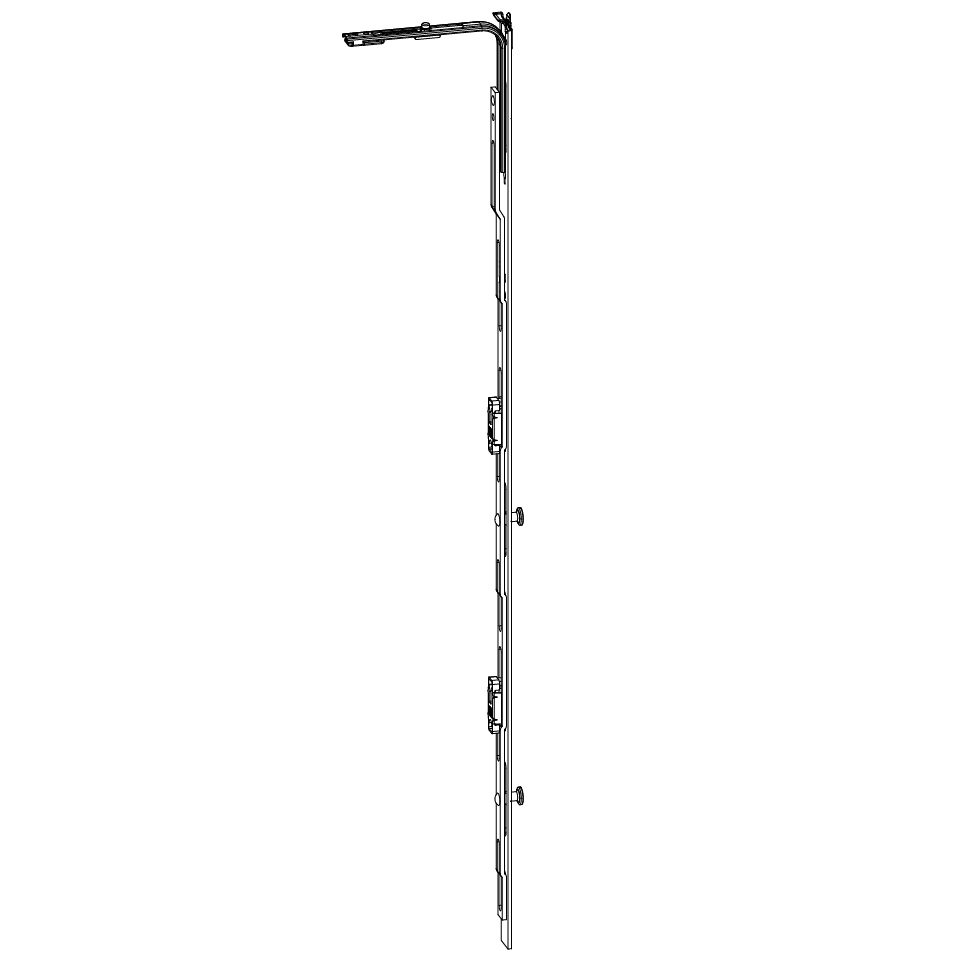

Verriegelung G-U UNI-JET, bandseitig (oben und unten, wenn seitlich in den Rahmen verriegelt wird und am Kippflügel seitlich)

28.254.01-07

28.254.

hellverzinkt ferGUard*silber, andruckverstellbare Pilzkopfzapfen, mittenfixiert

Anwendung:

- bandseitig bei Drehkipp in Grundsicherheit, FFH 721-2800 mm

- unten am einflügeligen Dreh- und Drehkippflügel in Grundsicherheit bei Verwendung des Ansatzstückes mit Kippgelenk, 28.258.01, FFB 751-1600 mm

- oben am einflügeligen Drehflügel in Grundsicherheit bei Verwendung des Ansatzstück 90° mit Pilzkopfzapfen, 28.258.02, FFB 751-1600 mm

- als seitliche Zusatzverriegelungen am Kippflügel, FFH 721-1350 mm

Diese Anwendungsbereiche sind Empfehlungen von Gretsch-Unitas.
Die Verriegelung 530 wird oft erst ab FFH 851 oder ab 951 mm eingesetzt.
Anwendungsraster G-U UNI-JET Verriegelungen siehe Info.
Wichtig: bei Einsatz von Begrenzungsscheren, verändert sich der Anwendungsbereich.

8 Ausführungen

	721-1100 (1) 1101-1350 (1) 1351-1850 (1) 1851-2100 (1) 2101-2500 (1) 2501-2800 (2)	1 (3) 2 (3) 3 (1) 4 (1)	751-950 (1) 951-1200 (1) 1201-1600 (1)	215 (220) (1) 530 (535) (1) 740 (745) (1) 1050 (1055) (1) 1190 (1195) (1) 1450 (1455) (1) 1890 (1895) (1) 2030 (1)	6-32011-00-0-1 (1) 6-32075-05-0-1 (1) 6-32075-07-0-1 (1) 6-32075-10-0-1 (1) 6-32075-12-0-1 (1) 6-32075-15-0-1 (1) 6-32075-19-0-1 (1) 6-32494-90-0-1 (1)
28.254.01 Stück	721-1100	1	751-950	530 (535)	6-32075-05-0-1
28.254.02 Stück	1101-1350	1	951-1200	740 (745)	6-32075-07-0-1
28.254.07 Stück		2	1201-1600	1050 (1055)	6-32075-10-0-1
28.254.03 Stück	1351-1850	2		1190 (1195)	6-32075-12-0-1
28.254.04 Stück	1851-2100	2		1450 (1455)	6-32075-15-0-1
28.254.05 Stück	2101-2500	3		1890 (1895)	6-32075-19-0-1
28.254.31 Stück	2501-2800	1		215 (220)	6-32011-00-0-1
28.652.18 Stück	2501-2800	4		2030	6-32494-90-0-1
