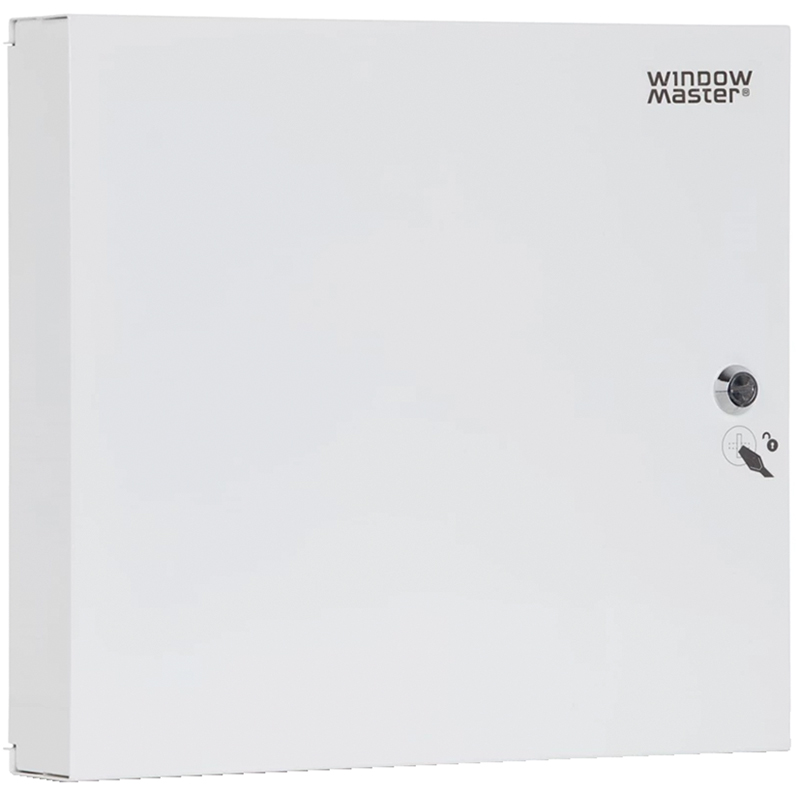

MotorController WINDOWMASTER WCC 310 / 320 PLUS
26.060.71-86
MotorController WINDOWMASTER WCC 310 / 320 PLUS
26.060.
Steuerung für natürliche Lüftung, für die Ansteuerung von ± 24 V DC Standardantrieben und MotorLink® Antrieben für die Funktion "tägliche Lüftung", der MotorController steuert (öffnet/schliesst) die Fensterantriebe anhand des Signals der angeschlossenen Komponente(n), z. B. Lüftungstaster (Bedienfeld), Raumsensor, Wettersensor oder BUS-Befehl, es wird empfohlen, einen Lüftungstaster anzuschliessen, wenn Sensoren und andere Bedienelemente angeschlossen sind, damit ein Benutzer jederzeit auch über den Lüftungstaster die Signale steuern und selbst die Fenster öffnen und schliessen kann, wenn mehr oder weniger Frischluft gewünscht wird, kann mit Feldbuskarte mit Interface für KNX, BACnet IP/MSTP und MODBUS TCP/RTU erweitert werden, mit integriertem Touchbildschirm zur Konfiguration, der MotorController kann auch Verriegelungsantriebe mit/ohne MotorLink® steuern, ist geeignet für kleine und mittelgrosse Gebäude, sowie Gebäudeteile wie Treppenhäuser und Restaurants, ohne Zuleitung
Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP20
Farbe: weiss RAL 9010
Feldbus: BacNet, KNX, ModBus
L x B x H: 355 x 320 x 176 mm
Lieferumfang: MotorController WCC 310 / 320
- Marke
- Windowmaster
Lüftungstaster UP WINDOWMASTER WSK 100
Das Signal des Lüftungstasters ist in RWA-Zentralen zweitrangig, d.h. Signale von Rauchmeldern, Handsteuereinrichtungen und externen Brandmeldeanlagen haben ungeachtet des vom Lüftungstaster ausgelösten Betriebszustandes Vorrang. Der Lüftungstaster ist an alle WindowMaster Lüftung- und RWA-Zentralen anzuschliessen. Taster ohne mechanische Verriegelung.
Lüftungstaster UP WINDOWMASTER WSK 300
Der Lüftungstaster ist zum manuellen Öffnen bzw. Schliessen elektromotorisch betätigter Fenster, Klappen oder Lichtkuppeln notwendig. Das Signal des Lüftungstasters ist in RWA-Zentralen zweitrangig, d.h. Signale von Rauchmeldern, Handsteuereinrichtungen und externen Brandmeldeanlagen haben ungeachtet des vom Lüftungstaster ausgelösten Betriebszustandes Vorrang. Der Lüftungstaster ist an alle WindowMaster Lüftung- und RWA-Zentralen anzuschliessen. Taster ohne mechanische Verriegelung.
Raumthermostat WINDOWMASTER WLA 110
für natürliche Lüftung, der Raumthermostat wird direkt an die Steuereinheiten WUC 101, WUC 102, WUC 160 angeschlossen oder über das Sensor-Interface WLF 111 an die Steuereinheit WLC 100 angeschlossen
IP-Schutzart: IP30
Einstellbereich: 5 - 30°C
Messgenauigkeit: +/- 2,5°C
Farbe: Reinweiss RAL 9010
Regen- und Windsensor WINDOWMASTER WLA 330
Sensor 24 V zum automatischen Schliessen von Fenstern, Flügel und Lichtkuppeln bei Wind und/oder Regenmeldung, komplett mit Montagewinkel, zur direkten Ansteuerung von RWA-Zentralen und Lüftungssteuereinheiten, kompakter Wind-/Regensensor
Feldbuskarte WINDOWMASTER WCA 3FB, BACnet-IP
Eine Kommunikationskarte kann erworben werden, damit die Lüftungssteuerung auch über BACnet-IP möglich ist. Zusammen mit der Karte kann die RWA-Zentrale WSC 310 / 320 PLUS sowie den MotorController WCC 310/320 PLUS in einer automatischen Raumklima-Lösung verwendet werden.
Jede Karte stellt Kommunikation zur Verfügung und ermöglicht Zugang zu den verfügbaren Bus-Objekten je nach gewähltem System. RWA-Funktionen haben eine höhere Priorität als Lüftungsbefehle. Der Feldbus darf nur für Lüftungsbefehle verwendet werden!
Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein Object, welches Status- und Kommandomöglichkeiten bietet. Weitere Informationen zu den Kommunikationsobjekten finden Sie unter "BACnet PICS" unter die RWA-Zentrale WSC 310/320 PLUS und den MotorController WCC 310/320 PLUS.
Feldbuskarte WINDOWMASTER WCA 3FK, KNX
Eine Kommunikationskarte kann erworben werden, damit die Lüftungssteuerung auch über KNX möglich ist. Zusammen mit der Karte kann die RWA-Zentrale WSC 310 / 320 PLUS sowie den MotorController WCC 310/320 PLUS in einer automatischen Raumklima-Lösung z.B. basierend auf NV Comfort® oder NV Advance® verwendet werden.
Jede Karte stellt Kommunikation zur Verfügung und ermöglicht Zugang zu den verfügbaren Bus-Objekten je nach gewähltem System. RWA-Funktionen haben eine höhere Priorität als Lüftungsbefehle. Der Feldbus darf nur für Lüftungsbefehle verwendet werden!
Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein KNX-Objekt, welches Status- und Kommandomöglichkeiten bietet. Weitere Informationen zu den Kommunikationsobjekten finden Sie unter "KNX Applikation Programm Beschreibung" unter die RWA-Zentrale WSC 310/320 PLUS und den MotorController WCC 310/320 PLUS.
Feldbuskarte WINDOWMASTER WCA 3FM, BACnet/MSTP
Eine Kommunikationskarte kann erworben werden, damit die Lüftungssteuerung auch über BACnet/MSTP, Modbus RTU und RS 485 möglich ist. Zusammen mit der Karte kann die RWA-Zentrale WSC 310 / 320 PLUS sowie den MotorController WCC 310/320 PLUS in einer automatischen Raumklima-Lösung verwendet werden.
Jede Karte stellt Kommunikation zur Verfügung und ermöglicht Zugang zu den verfügbaren Bus-Objekten je nach gewähltem System. RWA-Funktionen haben eine höhere Priorität als Lüftungsbefehle. Der Feldbus darf nur für Lüftungsbefehle verwendet werden!
Für jede Motorlinie, Motorgruppe und Rauchabschnitt gibt es ein Object, welches Status- und Kommandomöglichkeiten bietet. Weitere Informationen zu den Kommunikationsobjekten finden Sie unter "Modbus Register Beschreibung" und "BACnet PICS" unter die RWA-Zentrale WSC 310/320 PLUS und den MotorController WCC 310/320 PLUS.
