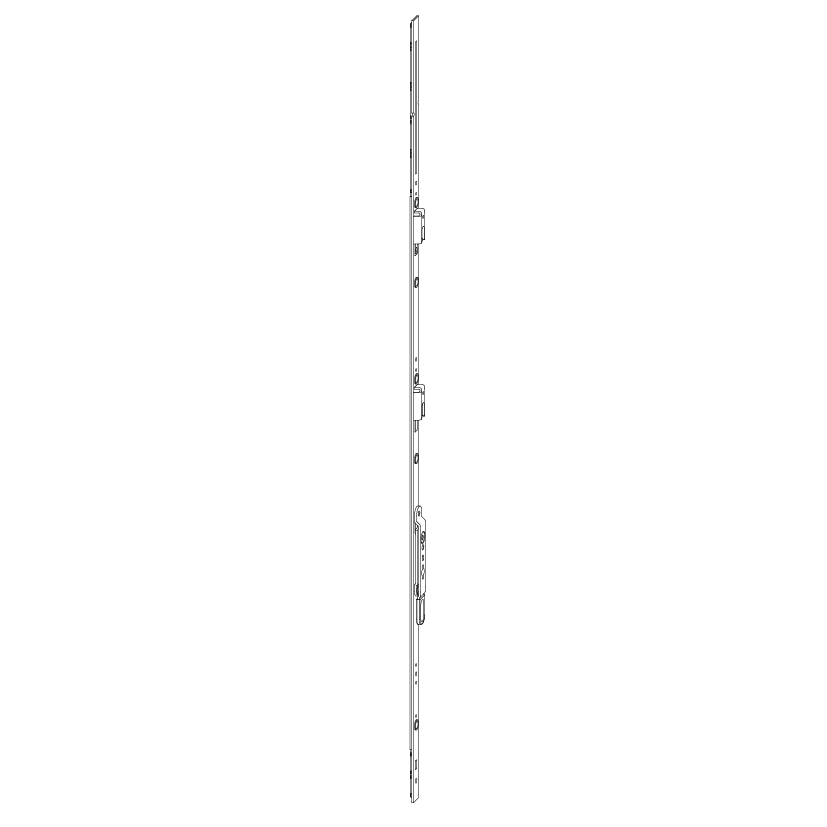

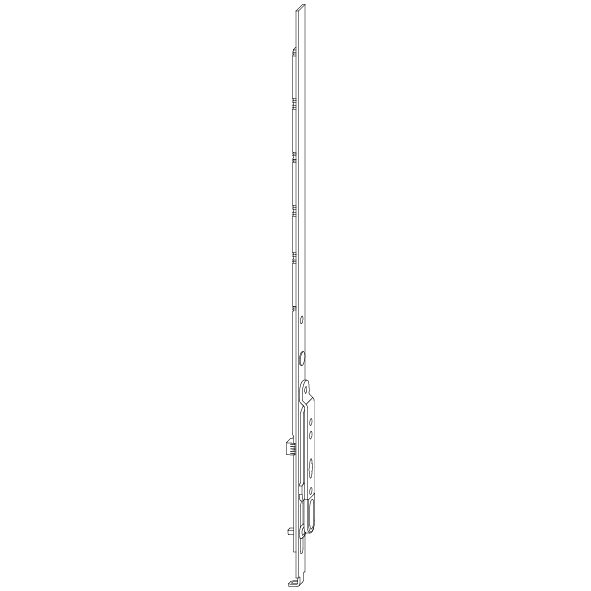

Getriebe Stulp 16 SIEGENIA® AF GK Griffhöhe konstant

31.634.

Anwendung: Grundsicherheit, RC 1 + 2

silberfarbig, mittenfixiert, mit Betätigungshebel, Schliessbleche mit Sperrschieber, Grössen 30/180, 60/300, 70/300 und 80/300 unten mit Anschluss für Zapfenkupplung, Mass HH = Mass ab Flügelfalzkante (FFK) bis Drehpunkt Betätigungshebel, die Schliessung erfolgt gleichläufig

Zwischenstück Stulp 16 siehe 31.635.91+92
Ab Gr. 140 kann der schaltbare Schnäpper eingesetzt werden, siehe 31.384.31-35
Verriegelung AF VSU/K + FH siehe 31.580.17
Verriegelung AF VSU/K + FH A0102 siehe 31.580.13
Verriegelung AF VSU/A FH RB siehe 31.572.66

Marke: Siegenia

	310-600 (1) 601-800 (1) 701-900 (1) 801-1000 (2) 1001-1200 (2) 1201-1400 (2) 1401-1600 (1) 1601-1800 (1) 1801-2000 (1) 2001-2200 (1) 2201-2400 (1)	31.534.31 (1) 31.534.63 (1) 31.534.73 (1) 31.534.83-84 (2) 31.535.03 -05 (2) 31.535.23 -26 (2) 31.535.45 -47 (1) 31.535.68 (1) 31.535.81 (1) 31.535.91 (1) 31.535.95 (1)	--- (1) 31.554.63 (1) 31.554.73 (1) 31.554.83 (1) 31.554.84 (1) 31.555.03 -04 (1) 31.555.05 (1) 31.555.23 -24 (1) 31.555.24 -26 (1) 31.555.45 -47 (1) 31.555.68 (1) 31.555.81 (1) 31.555.91 (1) 31.555.95 (1)	30/180 (1) 60/300 (1) 70/300 (1) 80/300 (1) 80/400 (1) 100/300 (1) 100/500 (1) 120/300 (1) 120/400 (1) 140/500 (1) 160/700 (1) 180/1000 (1) 200/1000 (1) 220/1000 (1)	168 (4) 300 (2) 305 (1) 430 (1) 590 (1) 600 (2) 680 (3)	0 (2) 1 (8) 2 / 70 (2) 3 / 70 (2)	TGKS0010 (1) TGKS4030 (1) TGKS4040 (1) TGKS4050 (1) TGKS4060 (1) TGKS4120 (1) TGKS4130 (1) TGKS4140 (1) TGKS4150 (1) TGKS4160 (1) TGKS4270 (1) TGKS4280 (1) TGKS4320 (1) TGKS4330 (1)
31.634.31 \| Pack 25 ST Stück	310-600	31.534.31	---	30/180	168	0	TGKS0010
31.634.63 \| Pack 25 ST Stück	601-800	31.534.63	31.554.63	60/300	168	0	TGKS4030
31.634.73 \| Pack 25 ST Stück	701-900	31.534.73	31.554.73	70/300	168	1	TGKS4040
31.634.83 \| Pack 25 ST Stück	801-1000	31.534.83-84	31.554.83	80/300	168	1	TGKS4120
31.634.84 \| Pack 25 ST Stück	801-1000	31.534.83-84	31.554.84	80/400	305	1	TGKS4050
31.635.03 \| Pack 25 ST Stück	1001-1200	31.535.03 -05	31.555.03 -04	100/300	600	1	TGKS4130
31.635.05 \| Pack 25 ST Stück	1001-1200	31.535.03 -05	31.555.05	100/500	430	1	TGKS4060
31.635.23 \| Pack 25 ST Stück	1201-1400	31.535.23 -26	31.555.23 -24	120/300	590	1	TGKS4140
31.635.24 \| Pack 25 ST Stück	1201-1400	31.535.23 -26	31.555.24 -26	120/400	300	1	TGKS4150
31.635.45 \| Pack 25 ST Stück	1401-1600	31.535.45 -47	31.555.45 -47	140/500	300	1	TGKS4160
31.635.68 \| Pack 25 ST Stück	1601-1800	31.535.68	31.555.68	160/700	600	2 / 70	TGKS4330
31.635.81 \| Pack 10 ST Stück	1801-2000	31.535.81	31.555.81	180/1000	680	2 / 70	TGKS4270
31.635.89 \| Pack 10 ST Stück	2001-2200	31.535.91	31.555.91	200/1000	680	3 / 70	TGKS4280
31.635.95 \| Pack 10 ST Stück	2201-2400	31.535.95	31.555.95	220/1000	680	3 / 70	TGKS4320

Türschnäpper SIEGENIA® schaltbar

Anwendung: Grundsicherheit, RC 1 + 2

um die Fenstertüre ohne Widerstand zu kippen, schaltet sich der Türschnäpper in der Kippstellung automatisch aus, bei Fenstertüren ohne Getriebe-Stulp 16 können normale Schliessbleche im Rahmen, resp. Stulpflügel eingesetzt werden, bei Verwendung des Getriebe-Stulp 16 ist das Schliessteil 31.384.35 zu verwenden, bei Verwendung des Getriebe-Stulp 8 ist der Türschnäpper nicht einsetzbar

Zum Produkt

Verriegelung SIEGENIA® AF VSU/A FH RB zu Stich-, Rundbogen- und Schrägfenster

Anwendung: Grundsicherheit RC 1

silberfarbig, mittenfixiert, mit S-ES Zapfen (S), Stulpbreite 16 mm, einseitig Zapfenkupplung, anderseitig mit Feinzahnung, 200 mm kürzbar, mit integriertem Flügelheber

Zum Produkt

Verriegelung SIEGENIA® AF VSU + FH A0102

Anwendung: Grundsicherheit RC 1 + RC 2

silberfarbig, mittenfixiert, mit S-ES Zapfen (S), Stulpbreite 16 mm, mit Zapfenkupplung, mit integriertem Flügelheber

Zum Produkt

Verriegelung SIEGENIA® AF VSU/K + FH

Anwendung: Grundsicherheit RC 1 + RC 2

silberfarbig, mittenfixiert, mit S-ES Zapfen (S), Stulpbreite 16 mm, einseitig mit Feinzahnkupplung, anderseitig mit Zapfenkupplung, mit integriertem Flügelheber

Zum Produkt

Zwischenstück Stulp 16 SIEGENIA® AF zu Getriebe Stulp 16

Anwendung: Grundsicherheit, RC 1 + 2

silberfarbig, mittenfixiert, mit vormontiertem Schliessblech (SB), nicht kürzbar

Zum Produkt
