für vertikal verschiebbare Schalter und Durchreichen, solide, leicht laufende Konstruktion mit Kugellager, mit horizontal angeordnetem Gegengewicht

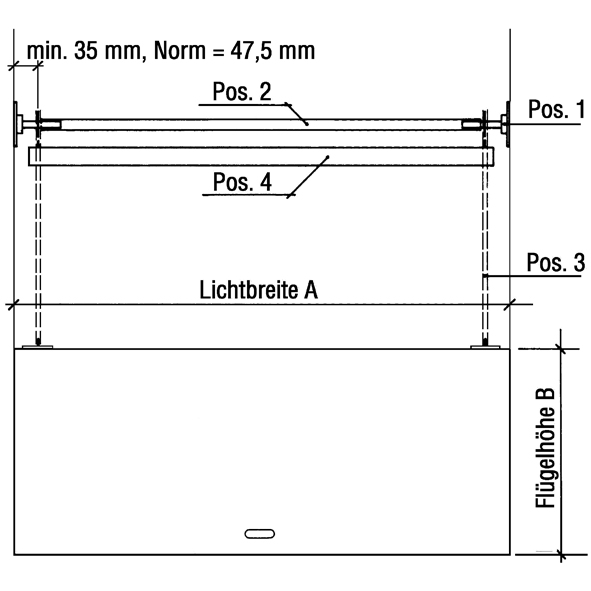

Legende:

• Pos. 1 = Seitenlager mit Zahnrad kugelgelagert
• Pos. 2 = Verbindungs-Stahlrohr Ø 25 mm
• Pos. 3 = Kette
• Pos. 4 = Gegengewichtsträger, U-Profil 40 x 40 mm

Notwendige Bestellangaben:

• Lichtbreite A,
• Flügelhöhe B,
• Flügelgewicht
• Schrauben RK Ø 6 mm für Seitenlager.
• Schrauben SK Ø 4,5 mm für Schieber-Anschraubplatten.
• Der seitliche Platzbedarf auf der Gegengewichtsseite ab Mitte Rohr bis ausserkant Gegengewichtsträger beträgt 60 mm.
