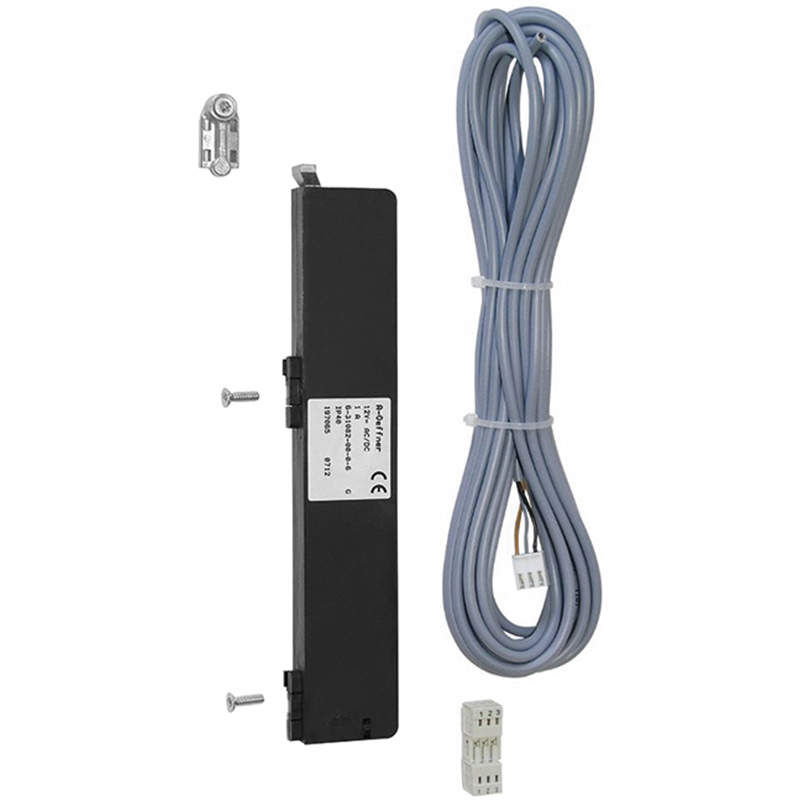

A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic

14.218.00

A-Öffner mit Anschlusskabel 6 m, zu Mehrpunktverriegelung G-U-Secury Automatic

14.218.

mit Adapter und Schrauben, Nennspannung 12 V AC oder 12-24 V DC stabilisiert, Stromaufnahme max. 1 A, Schutzart IP 40, Hubkraft max. 70 N,

beim Öffnungsvorgang zieht der Motor die Automatik-Fallenriegel zurück und quittiert dies mit zwei Signaltönen, dies zeigt dem Bediener an, dass die Fallen nun komplett zurückgezogen sind und die Türe begehbar ist, der Signalton kann optional abgeschaltet werden,

mit Montage- und Bedienungsanleitung

  • Notstrompufferung 14.218.51: An Feuer- und Rauchschutztüren darf ein motorisch betriebenes Schloss nur verwendet werden, wenn sichergestellt ist, dass jederzeit ausreichend Energie zur Verfügung steht, um auch bei Netzspannungsausfall die Rückstellung des Fallenriegels zu gewährleisten und ihn in die Verschlussstellung zu fahren. Diese Energie wird durch die Notstrompufferung geliefert. Alternative Möglichkeiten sind SECUREconnect oder eine USV (unabhängige Stromversorgung).
    Solange keine Netzspannung verfügbar ist, blockiert die Notstrompufferung eine elektrische Ansteuerung. Bei Inbetriebnahme bzw. Wiederkehr der Netzspannung ist die Schlossansteuerung sofort wieder sichergestellt. Die mechanische Funktion des motorisch betriebenen Schlosses wird in keiner Weise beeinflusst.
Marke
G-U

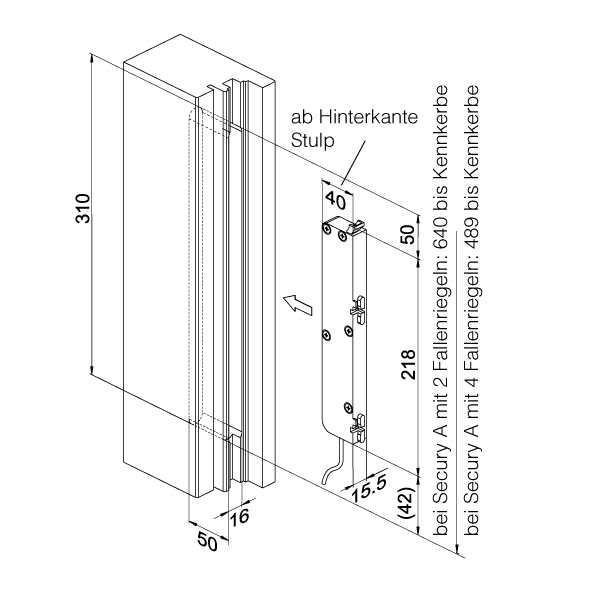

Ausfräsung
310 x 16 x 50 mm
Fabriknummer
K-18153-01-0-0

Notstrompufferung G-U, 24 V DC, Stromaufnahme maximal 1 A

An Feuer- und Rauchschutztüren darf ein motorisch betriebenes Schloss nur verwendet werden, wenn sichergestellt ist, dass jederzeit ausreichend Energie zur Verfügung steht, um auch bei Netzspannungsausfall die Rückstellung des Fallenriegels zu gewährleisten und ihn in die Verschlussstellung zu fahren.

Diese Energie wird durch die neue Notstrompufferung von GU geliefert. Alternative Möglichkeiten sind SECUREconnect oder eine USV (unabhängige Stromversorgung). Solange keine Netzspannung verfügbar ist, blockiert die Notstrompufferung eine elektrische Ansteuerung. Bei Inbetriebnahme bzw. Wiederkehr der Netzspannung ist die Schlossansteuerung sofort wieder sichergestellt.

Die mechanische Funktion des motorisch betriebenen Schlosses wird in keiner Weise beeinflusst.

Versorgungsspannung 24V DC +/- 15%

Stromaufnahme 1A max.

Standby 30 mA max.

Schutzart IP 34

Betriebstemperatur -20°C bis +60°C

Zum Produkt

Anschlusskabel 6 m, zu A-Öffner G-U

geeignet für Secury Automatic Türverschlüsse mit A-Öffner

Zum Produkt

Adapter zu A-Öffner G-U

Beutel Reiter

Zum Produkt

Netzteil BSW 24 Volt

Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 24 Volt DC ± 10% einstellbar, Schutz: Kurzschluss-, Überladungs- und Überlastschutz, Montage: DIN-Schiene, Statusanzeige: LED grün, Anschlüsse: Schraubklemmen, Temperaturbereich: -20° C bis +60° C, Gehäuse: Kunststoff

Zum Produkt

Netzteil UP BSW 12 Volt / 24 Volt

Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz /

12 oder 24 Volt DC,

Schutz: Kurzschluss-, Überladungs- und Überlastschutz,

Montage: unter Putz, in Standard uP-Dose Grösse 1 x 1,

Statusanzeige: LED grün,

Anschlüsse: Schraubklemmen,

Temperaturbereich: -20° C bis +40° C,

Gehäuse: Kunststoff

Zum Produkt

Netzteil UP BSW 12 Volt / 24 Volt

Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz /

12 oder 24 Volt DC,

Schutz: Kurzschluss-, Überladungs- und Überlastschutz,

Montage: unter Putz, in Standard uP-Dose Grösse 1 x 1,

Statusanzeige: LED grün,

Anschlüsse: Schraubklemmen,

Temperaturbereich: -20° C bis +40° C,

Gehäuse: Kunststoff

Zum Produkt

Kabelübergang G-U SECUREconnect 50

für kabellose Stromübertragung zwischen Rahmen und Türblatt, keine Dauer AUF-Funktion möglich (Zeitschaltuhr), die Übertragung erfolgt mittels Stösselkontakten und Kontaktplatten, einstellbar bis max. 12 mm Falzluft, bei Inbetriebnahme werden die Rahmen- und Türteile miteinander codiert, die Signalübertragung erfolgt absolut manipulationssicher mittels AES-Codierung, die Spannungsversorgung erfolgt vom Rahmenteil über das im Gerät integrierte Netzteil 24 Volt DC, welches über das Anschlusskabel
230 Volt AC angeschlossen wird, alternativ kann auch eine direkte Einspeisung mit 24 Volt DC stabilisiert erfolgen, somit kann ein Türelement komplett in der Werkstatt montiert und als Baugruppe elektrisch geprüft werden,

kombinierbar mit allen mechatronischen Schlössern von GU-BKS,

Schutzart IP 40, Betriebstemperatur von -20° bis +45° C,

Set bestehend aus: je 1 Rahmen- und Flügelteil mit silberfarbigen Stulpen, Kabel, Schraubenset, Montage- und Bedienungsanleitung

Zum Produkt

Kabelübergang G-U SECUREconnect 200

für kabellose Strom- und Datenübertragung zwischen Rahmen und Türblatt, die Übertragung erfolgt mittels Stösselkontakten und Kontaktplatten, einstellbar bis max. 12 mm Falzluft,

bei Inbetriebnahme werden die Rahmen- und Türteile miteinander codiert, die Signalübertragung erfolgt absolut manipulationssicher mittels AES-Codierung, die Spannungsversorgung erfolgt vom Rahmenteil über das im Gerät integrierte Netzteil 24 Volt DC, welches über das Anschlusskabel
230 Volt AC angeschlossen wird, alternativ kann auch eine direkte Einspeisung mit 24 Volt DC stabilisiert erfolgen, somit kann ein Türelement komplett in der Werkstatt montiert und als Baugruppe elektrisch geprüft werden,

kombinierbar mit allen mechatronischen Schlössern von GU-BKS,

Schutzart IP 40, Betriebstemperatur von -20° bis +45° C,

Set bestehend aus: je 1 Rahmen- und Flügelteil mit silberfarbigen Stulpen, Kabel, Schraubenset, Montage- und Bedienungsanleitung
