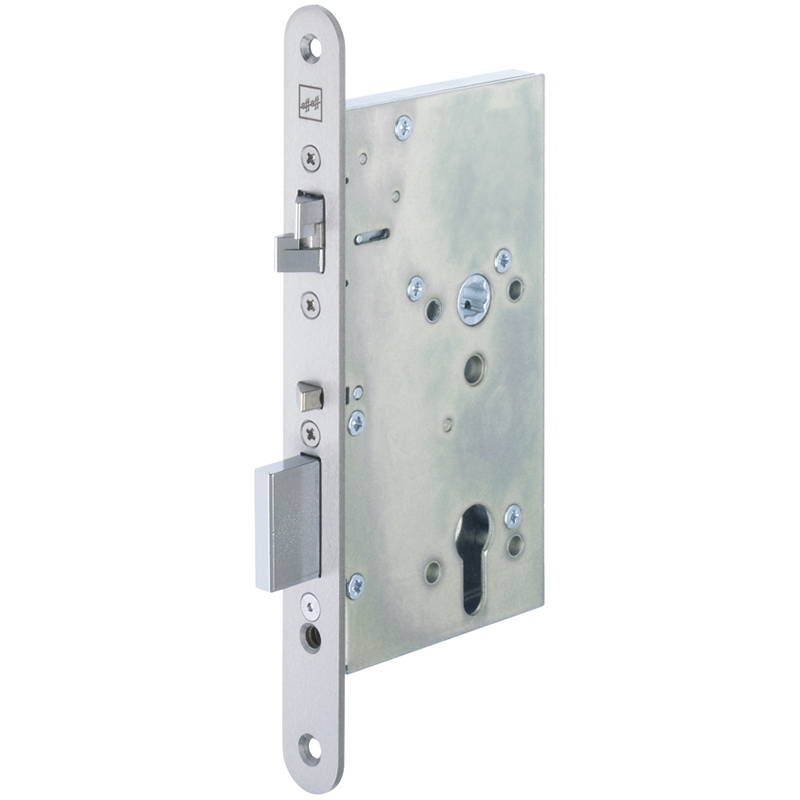

Panik-Einsteckschloss effeff 409X, mit Mikroschalter, mit Rundstulp 20 x 235 mm Edelstahl matt
17.302.12-42 Abbildung = DIN rechts
Panik-Einsteckschloss effeff 409X, mit Mikroschalter, mit Rundstulp 20 x 235 mm Edelstahl matt
17.302.

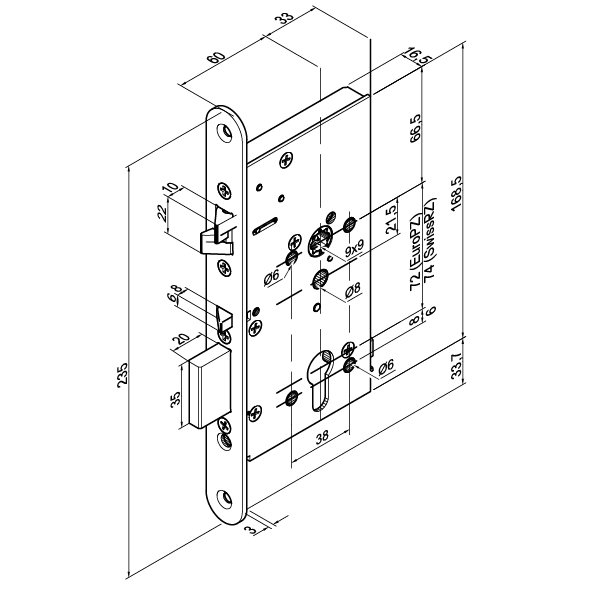

mit Selbstverriegelung, durch die integrierten Überwachungskontakte können wesentliche Schlosszustände abgefragt werden, für 1-flüglige Notausgangstüren, geprüft nach DIN EN 179 / DIN EN 1125, Dornmass
60 mm, mit Kreuzfalle, machanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle, Riegel 1-tourig, Riegelvorschub 20 mm, mit Wechselfunktion, Nuss 9 mm 1-teilig, Mitte Nuss bis Oberkante Schlosskasten 66,5 mm, Betriebsspannung 12 - 24 V DC, ohne Anschlusskabel
- Schiessbleche siehe 17.326.01-11
- Netzteil siehe 17.328.
- Vierkantstift siehe 17.285.65-67
- Mit der Steuerbox 17.306.51 können alle Überwachungskontakte einzeln als Umschaltkontakt potentialfrei angeschlossen und abgefragt werden.
- Falzluft von 3 - 5 mm unbedingt einhalten.
- Auch in anderen Dornmassen ab Werk erhältlich.
- Marke
- Eff Eff
- Produktart
- Panik-Einsteckschloss
- Dornmass
- 60 mm
- Stulpbreite
- 20 mm
- Stulpart
- Rund
- Panikfunktion
- E
- Nuss
- 9
- Stulpstärke
- 3 mm
- Stulplänge
- 235 mm
- Anzahl Flügel
- 1-flüglig
- Fluchtwegnorm
- SN EN 179 / 1125
- Verriegelung
- Manuell
- Brandschutznorm
- geprüft
- Widerstandsklasse
- ES1 / RC2
- Türart
- Holz
- Bedienung
- Schlüsselbedient
- Überwachung
- ja
- Betriebsspannung
- 12, 24 ± Volt
- Touren
- 1-tourig
- Riegelvorschub
- 20 mm
- Material
- Edelstahl, Stahl
- Oberfläche Stulp
- Edelstahl matt
- Fabriknummer
- 409X
- Funktion
- mechatronisch
Panik-Vierkantstift effeff 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss,
Anschlusskabel effeff 409X / 509X / 529X / 709X / 729X
mit einseitig angeschlagenem Stecker, passend zu den Modellen 409X / 509X / 529X / 709X / 729X
Winkelschliessblech effeff zu Panik-Einsteckschlösser 309X - 709X
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Lappenschliessblech effeff zu Panik-Einsteckschlösser 309X - 709X
Stahl verchromt, mit Ausschnitt für Riegel und Falle
Netzteil BSW 24 Volt
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 24 Volt DC ± 10% einstellbar, Schutz: Kurzschluss-, Überladungs- und Überlastschutz, Montage: DIN-Schiene, Statusanzeige: LED grün, Anschlüsse: Schraubklemmen, Temperaturbereich: -20° C bis +60° C, Gehäuse: Kunststoff
Netzteil im Gehäuse BSW 12 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen,
mit Netztrennschalter,
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz /
12 oder 24 Volt DC ± 10% einstellbar,
Material: Polystyrol (UL-V0 Standard),
Farbe: weiss (ähnlich RAL 9010)
Netzteil im Gehäuse BSW 24 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen, mit Netztrennschalter, Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 12 oder 24 - 28 Volt DC ± 10% einstellbar, Material: Polystyrol (UL-V0 Standard), Farbe: weiss (ähnlich RAL 9010)
Netz-Ladeteil im Gehäuse BSW 12 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen,
mit Netztrennschalter,
vorbereitet für den Anschluss eines Akkus (bei 13,8 V)
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 13,8 DC
Material: Polystyrol (UL-V0 Standard),
Farbe: weiss (ähnlich RAL 9010)
Netz-Ladeteil im Gehäuse BSW 24 Volt
Gehäuse auf Putz mit Türe, Zylinder und DIN-Schienen,
mit Netztrennschalter,
vorbereitet für den Anschluss zweier Akkus (bei 27,6 V) von 12 Volt DC, max. 7 Ah,
Ein- / Ausgangsspannung: 100 - 240 Volt AC, 50 - 60 Hz / 27,6 Volt DC
Material: Polystyrol (UL-V0 Standard),
Farbe: weiss (ähnlich RAL 9010)
