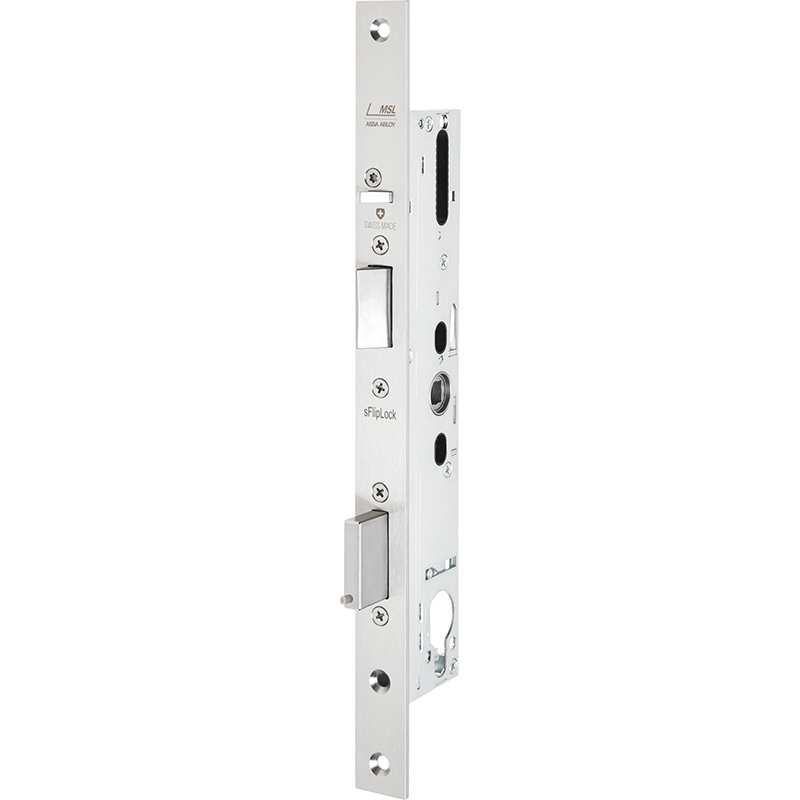

Panik-Einsteckschloss MSL 14544PE-SV-TF-ZF, sFlipLock standard, 2-flüglig

17.770.06-83, Abbildung = DIN links

Panik-Einsteckschloss MSL 14544PE-SV-TF-ZF, sFlipLock standard, 2-flüglig

17.770.

Diese Einsteckschlösser haben eine mechanisch zuschaltbare Tagesfunktion (Schlüsseldrehung in offenem Zustand in Schliessrichtung bis zum Anschlag). Die Türe ist dadurch beidseitig begehbar, da die Kippfalle weich ist und analog einer Rollfalle funktioniert. Bei ausgeschalteter Tagesfunktion, (Schlüsseldrehung in offenem Zustand in Öffnungsrichtung), verriegelt das Schloss beim Schliessen der Türe automatisch (Selbstverriegelung). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen. Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Drücker, Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.

Ausführung:

Panikfunktion E, 2-flüglig, selbstverriegelnd, Tagesfunktion, Stulphöhe 320 mm

Anwendungsgebiet:

- Zweiflügelige Vollpaniktüren
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Industriebereich und öffentliche Gebäude, auch in Kombination mit elektronischen Beschlägen wie einer Pushbar

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Nicht geeignet für externe Riegelkontakte

  • Panik-Standflügelverriegelung siehe 17.278.
  • Schlossunterlage siehe 14.168.61+62
  • Zubehör für Untenverriegelung siehe 17.223.07-35
  • Zubehör für Obenverriegelung siehe 17.223.57-88
  • Schliessblech siehe 17.279
  • Andere Ausführungen auf Anfrage.
Anzahl Flügel
2-flüglig
Bedienung
Schlüsselbedient
Brandschutznorm
ungeprüft
Fluchtwegnorm
SN EN 179 / 1125
Funktion
mechanisch
Marke
MSL
Material
Edelstahl, Stahl
Oberfläche Stulp
Edelstahl matt
Panikfunktion
E
Produktart
Panik-Einsteckschloss
Riegelvorschub
20 mm
Stulplänge
320 mm
Stulpstärke
3 mm
System
sFlipLock standard
Tages- oder Nachtfunktion
Tagesfunktion
Touren
1-tourig
Verriegelung
Selbstverriegelung (SV)
Widerstandsklasse
ES1 / RC2
