Panik-Einsteckschloss MSL 14574PE-SV-TF-ZF, sFlipLock check, 2-flüglig

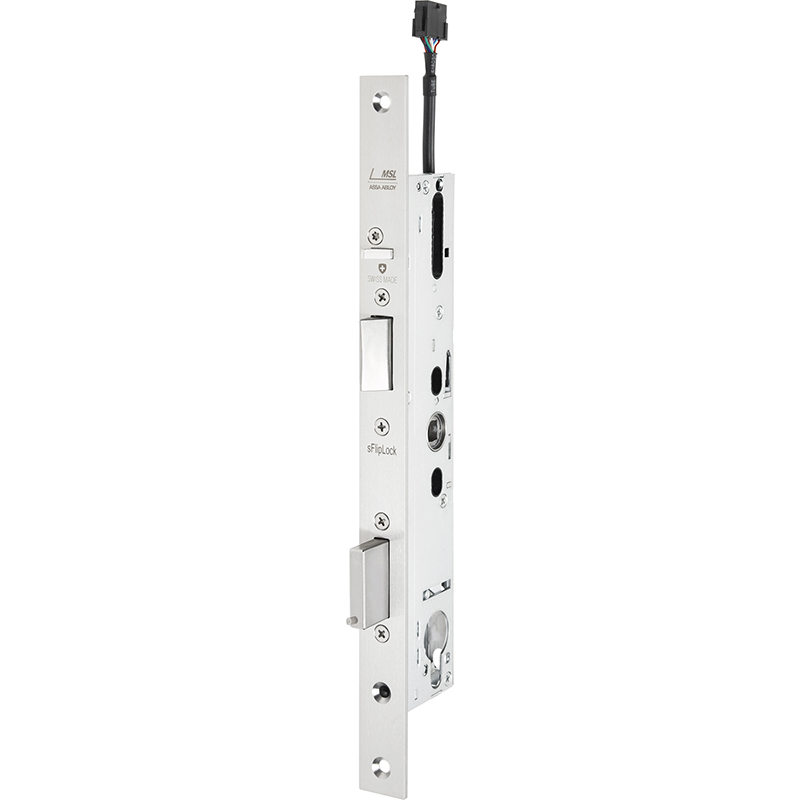

17.777.06-68, Abbildung = DIN Links

Panik-Einsteckschloss MSL 14574PE-SV-TF-ZF, sFlipLock check, 2-flüglig

17.777.

Diese Einsteckschlösser sind mit Überwachungs- / Rückmeldekontakten ausgestattet. (Überwachung Steuerfallenstatus, Türdrückerstatus, Riegelstatus und Zylinderstatus). Zudem ist es zusätzlich mit einer mechanisch zuschaltbaren Tagesfunktion ausgestattet. (Schlüsseldrehung in offenem Zustand in Schliessrichtung bis zum Anschlag). Die Türe ist dadurch beidseitig begehbar, da die Kippfalle weich ist und analog einer Rollfalle funktioniert. Bei ausgeschalteter Tagesfunktion, (Schlüsseldrehung in offenem Zustand in Öffnungsrichtung), verriegelt das Schloss beim Schliessen der Türe automatisch (Selbstverriegelung). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Anti-Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen. Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Drücker, Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.

Ausführung:

Panikfunktion E mit Kontakten, 2-flüglig, selbstverriegelnd, Tagesfunktion, Stulphöhe 320 mm

Anwendungsgebiet:

- Für zweiflügelige Vollpaniktüren
- Für Zutrittskontrolle und Überwachung im Gebäudemanagement
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Objekt- und Industriebereich
- Öffentliche Gebäude in Kombination mit Zutrittskomponenten

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3
- Einbruchhemmend bis Klasse RC2 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Nicht geeignet für externe Riegelkontakte

  • Panik-Standflügelverriegelung siehe 17.278.
  • Schlossunterlage siehe 14.168.61+62
  • Anschlusskabel siehe 17.273.96-97
  • Zubehör für Untenverriegelung siehe 17.223.07-35
  • Zubehör für Obenverriegelung siehe 17.223.57-88
  • Schliessblech siehe 17.279.
  • Andere Ausführungen auf Anfrage.
Anzahl Flügel
2-flüglig
Bedienung
Schlüsselbedient
Brandschutznorm
ungeprüft
Fluchtwegnorm
SN EN 179 / 1125
Funktion
mechanisch
Marke
MSL
Material
Edelstahl, Stahl
Nuss
9
Oberfläche Stulp
Edelstahl matt
Panikfunktion
E
Produktart
Panik-Einsteckschloss
Riegelvorschub
20 mm
Stulpart
Rund
Stulpbreite
20 mm
Stulplänge
320 mm
Stulpstärke
3 mm
System
sFlipLock check
Tages- oder Nachtfunktion
Tagesfunktion
Touren
1-tourig
Türart
Holz
Überwachung
ja
Verriegelung
Selbstverriegelung (SV)
Widerstandsklasse
ES1 / RC2
