Mehrpunktverriegelung GLUTZ MINT 18947 SVM eco, Panik E, Stulp abgerundet 1788 x 18 / 20 x 3 mm, Edelstahl matt

17.121.26-78

Mehrpunktverriegelung GLUTZ MINT 18947 SVM eco, Panik E, Stulp abgerundet 1788 x 18 / 20 x 3 mm, Edelstahl matt

17.121.

für einbruchhemmende Sicherheits- und Notausgangstüren,

automatische mechanische Verriegelung über die 3 gehärteten Riegel,

in Kombination mit oberer Stulpverlängerung 3-fach selbsttätig verriegelnd durch massive Oval-Riegel, Riegelvorschub 20 mm,

Zwangsnuss 9 mm 4-teilig, mit Wechselfunktion,

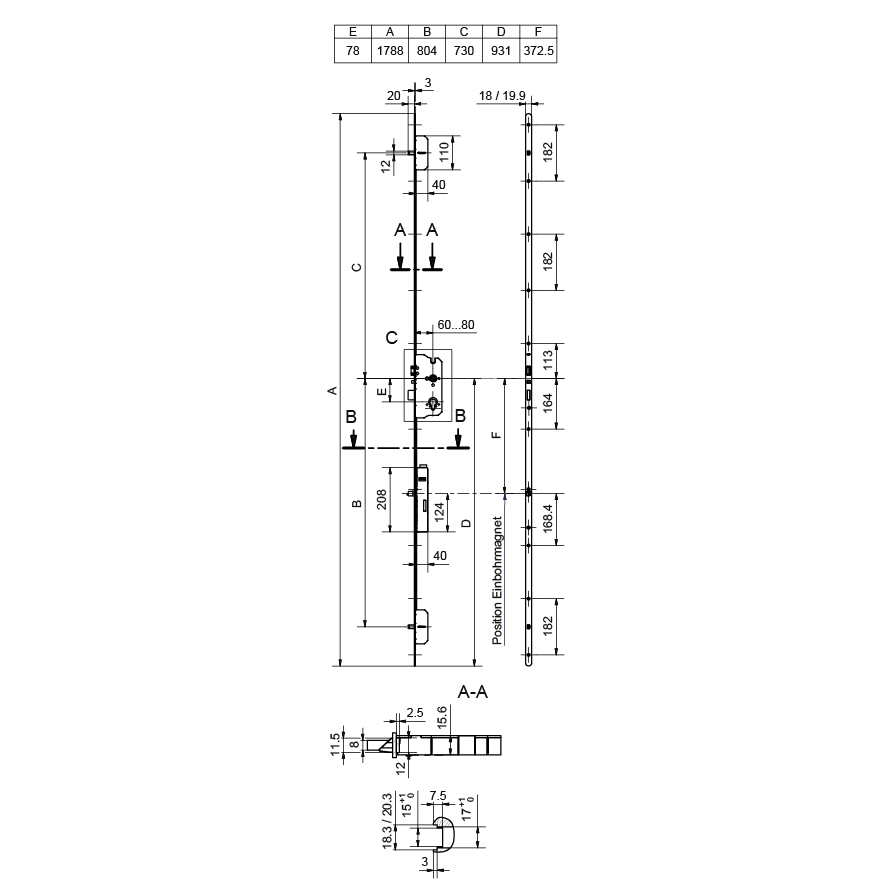

Mitte Nuss bis Oberkante Schlosskasten 77 mm, Drückerhöhe 931 mm, Riegelsitze oben 730 / unten 804 mm,

zugelassen für Prüfungen in der Widerstandsklasse RC3 nach EN 1627-1630, DIN 18251, Klasse 3, EN 179 Notausgangstüren,

EN 1125 Panikfunktion in Kombination mit Panikgarnitur GLUTZ 8615,

ausgelegt für den Einsatz in Feuerschutztüren: EI30, nach EN 1634-1

  • Die Umstellung bieten wir Ihnen in unserer Schlosserei an unter 00.112.45, bitte Fragen Sie uns an.
  • Türüberwachungsmagnet siehe 17.121.85
  • Panik-Stangengriff siehe 17.182.01-15
  • Netzteil siehe 17.328.
  • Steuereinheit Ekey home SE micro siehe 17.570.51
  • Für die Umstellung der Komfortfalle wird ein Drehmomentschlüssel benötigt siehe 95.561.22
  • Falzluft von 2 - 5 mm möglich.
  • Schrauben für Stulpbefestigung SK Ø 4 mm.
  • Komfortfalle DIN rechts voreingestellt / auf links umstellbar.
  • Stulpverlängerung ist durch Montageset selbst montierbar und benötigt keine vorgerichtete Mehrpunkteverriegelung
Anschlagsrichtung
DIN umstellbar
Anzahl Flügel
1-flüglig
Bedienung
Schlüsselbedient
Betriebsspannung
12, 24 ± Volt
Brandschutznorm
geprüft
Distanz
78 mm
Fluchtwegnorm
SN EN 179 / 1125
Funktion
mechatronisch
Marke
Glutz
Material
Edelstahl, Stahl
Nuss
9
Oberfläche Stulp
Edelstahl matt
Panikfunktion
E
Produktart
Panik-Mehrpunkteverriegelung
Riegelvorschub
20 mm
Stulpart
Rund
Stulplänge
1788 mm
Stulpstärke
3 mm
System
MINT
Türart
Holz
Überwachung
ja
Verriegelung
Selbstverriegelung (SV)
Widerstandsklasse
ES2 / RC3

Rundstulpverlängerung MINT GLUTZ 11350 / 11550 / 11800

die Rundstulpverlängerung zu den MINT Mehrfachverriegelungen, somit hat der Türhersteller die Möglichkeit, auch hohe Türen mit der MINT-Technik auszurüsten, durch die einfache, steckbare Konstruktion, ist die Montage ein Kinderspiel, geprüft und zugelassen nach EN 179 und EN 1125 in Verbindung mit den MINT Mehrfachverriegelungen

Lieferumfang: Stulpverlängerung, Montageset

Zum Produkt

Riegelschliessblech mit 1 Loch GLUTZ B-1153.720

Stahl verzinkt oder Edelstahl matt, zum Einfräsen, mit Ausschnitt für Zusatzriegel von Mehrpunktverriegelungen und Dreifallenschlösser,

universal DIN rechts und DIN links verwendbar,

ohne Schrauben

Zum Produkt

Lappenschliessblech GLUTZ B-1138, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für stumpfe Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, ohne Schrauben

Zum Produkt

Kappenschliessblech GLUTZ B-1133, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, mit Schraubenset

Zum Produkt

Einfrässchliessblech verstellbar GLUTZ 16020, zu Mehrpunktverriegelung MINT

Edelstahl matt, mit verstellbarem Austauschstück, mit Ausschnitt für Riegel und Falle, X-Mass 5,3 mm, Verstellbereich 3 mm, ohne Schrauben

Zum Produkt

Riegelschliessblech GLUTZ B-1131, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, mit Schraubenset

Zum Produkt

Riegelschliessblech GLUTZ B-1132, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, mit Schraubenset

Zum Produkt

Riegelschliessblech GLUTZ B-1134, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, mit Schraubenset

Zum Produkt

Riegelschliessblech GLUTZ B-1137, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Kappenschliessblech verstellbar GLUTZ 16630, zu Mehrpunktverriegelung MINT

Edelstahl matt, mit verstellbarem Austauschsatück, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, X-Mass 5,3 mm, Verstellbereich 3 mm, mit Schraubenset

Zum Produkt

Kappenschliessblech verstellbar GLUTZ 16620, zu Mehrpunktverriegelung MINT

Edelstahl matt, einbruchhemmend, mit hoher Festigkeit für gefälzte Türen an Holzzargen, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, Grundkörper mit 4-fach verstellbarem Einlegeteil, durch das Drehen und Wenden des Einlegeteils können vier verschiedene Positionen der Falle eingestellt werden, passend für Einsteckschlösser und Mehrpunkteverriegelungen der Glutz Mint Familie, Norm: EN 1634, RC3, mit Schraubenset

Zum Produkt

Einfrässchliessleiste GLUTZ B-1140, zu Mehrpunktverriegelung MINT 1893

Stahl verzinkt, mit Ausschnitt für Riegel und Falle, sowie für Riegelbolzen oben und unten von Mehrpunktverriegelungen Mint 1893, universal DIN rechts und DIN links verwendbar, ohne Schrauben

Zum Produkt

Lappenschliessblech GLUTZ 16010, verstellbar 24 mm, Edelstahl matt, als Hauptschliessblech

Lappenschliessblech als Hauptschliessblech für Falle / Riegel, integriertes Austauschstück effeff 1418-13 ProFix® 2 mit FaFix®-Verstellmöglichkeit, für Einsteckschlösser und Mehrfachverriegelungen der Glutz MINT Familie, das Schliessblech ist für stumpf einschlagende Türdesigns vorgesehen, die Rundung am Lappen gewährleistet einen sanften Einlauf der Falle ins Schliessblech

Zum Produkt

Kappenschliessblech GLUTZ 16610, verstellbar 24 mm, Edelstahl matt, als Hauptschliessblech

Lappenschliessblech als Hauptschliessblech für Falle / Riegel, integriertes Austauschstück effeff 1418-13 ProFix® 2 mit FaFix®-Verstellmöglichkeit, für Einsteckschlösser und Mehrfachverriegelungen der Glutz MINT Familie, durch die hohe Zähigkeit des Materials und die ausgeklügelte Konstruktion der unsichtbaren Schrägverschraubungen, werden höchste Widerstandskräfte gegen Verformung und Ausreissen erreicht

Zum Produkt

Kappenschliessblech GLUTZ 16600, Edelstahl matt, für E-Öffner 24 mm, als Hauptschliessblech

Kappenschliessblech als Hauptschliessblech für Falle / Riegel und E-Öffner, geeignet für die E-Öffner der Serie GLUTZ Vektortüröffner A4xxx mit I.S.T.Kingfix Fallenführung, für Einsteckschlösser und Mehrfachverriegelungen der Glutz MINT Familie, durch die hohe Zähigkeit des Materials und die ausgeklügelte Konstruktion der unsichtbaren Schrägverschraubungen, werden höchste Widerstandskräfte gegen Verformung und Ausreissen erreicht

Zum Produkt

Kappenschliessblech GLUTZ E-1130, Edelstahl matt, für E-Öffner 20 mm, als Hauptschliessblech

Kappenschliessblech als Hauptschliessblech für Falle / Riegel und E-Öffner, geeignet für die E-Öffner der Serie GLUTZ Kompakttüröffner A5xxx und Feuerschutztüröffner FT5xx, für Glutz Einsteckschlösser und Mehrfachverriegelungen, durch die hohe Zähigkeit des Materials und die ausgeklügelte Konstruktion der unsichtbaren Schrägverschraubungen, werden höchste Widerstandskräfte gegen Verformung und Ausreissen erreicht, mit 3 Spezialschrauben für unsichtbare Schrägverschraubung und 3 Senkkopf-Holzschrauben

Zum Produkt

Kabel zu GLUTZ Mint SVM eco

mit Stecker 0,5 mm2

Zum Produkt

Türüberwachungsmagnet GLUTZ 11140

Messing vernickelt, einfach zu installierender Türüberwachungsmagnet (Permanentmagnet) mit integrierter, exzentrischer Einstellfunktion für präzise Ausrichtung in der Zarge, Türüberwachungsmagnet wird zwingend benötigt, um die Rückmeldung (geschlossen oder offen) der motorisch öffnenden Schlösser der MINT-Familie nutzen zu können, Klemmung über 2,5 mm Innensechskant, Durchmesser verstellbar von 14,8 bis 15,5 mm

Zum Produkt

Y-Adapter-Kabel EKEY micro Glutz Mint SVM KÜS 6-polig

zur Verbindung zwischen Steuereinheit ekey home SE micro, Glutz MINT-SVM, Micro-Steuerung und Kabelübergang

Zum Produkt

Brandschutzmodul GLUTZ 82911, für Mehrpunktverriegelung GLUTZ MINT SVM eco-Serie

das Glutz Brandschutzmodul bietet Sicherheit rundum und ist bei der Planung und im Betrieb von Brandschutztüren mit Glutz Motorschlösser der MINT SVM eco-Serie empfohlen, im Notfall stellt das Brandschutzmodul sicher, dass alle externen Eingänge unterbrochen werden, das Schloss funktioniert danach rein mechanisch und verriegelt durch die integrierte Selbstverriegelung automatisch, durch die Überwachungsfunktionen Brand (BMA), Stromausfall und Unterspannung bietet es die optimale Unterstützung für eine motorisch betriebene Türe, durch die integrierte Kapazitätsüberwachung kann das Brandschutzmodul periodisch überprüft werden, das Konzept der vom Türflügel abgesetzten Installation bietet dem Türhersteller und Planer grösstmögliche Flexibilität

Zum Produkt

Vierkantstift GLUTZ 59120, einseitig

Edelstahl, Vierkantstift für einseitige Drückermontage, mit Wippe und exzentrischer Heso-Bohrung

Montagehinweis:

- Wippe mit Gummiring fixieren

- Mit Wippe voran in Schlossnuss stecken

- Schraube in Heso Bohrung anziehen (Inbus 2,5 mm)

- Wippe stellt sich auf und fixiert den Vierkantstift in der Schlossnuss
