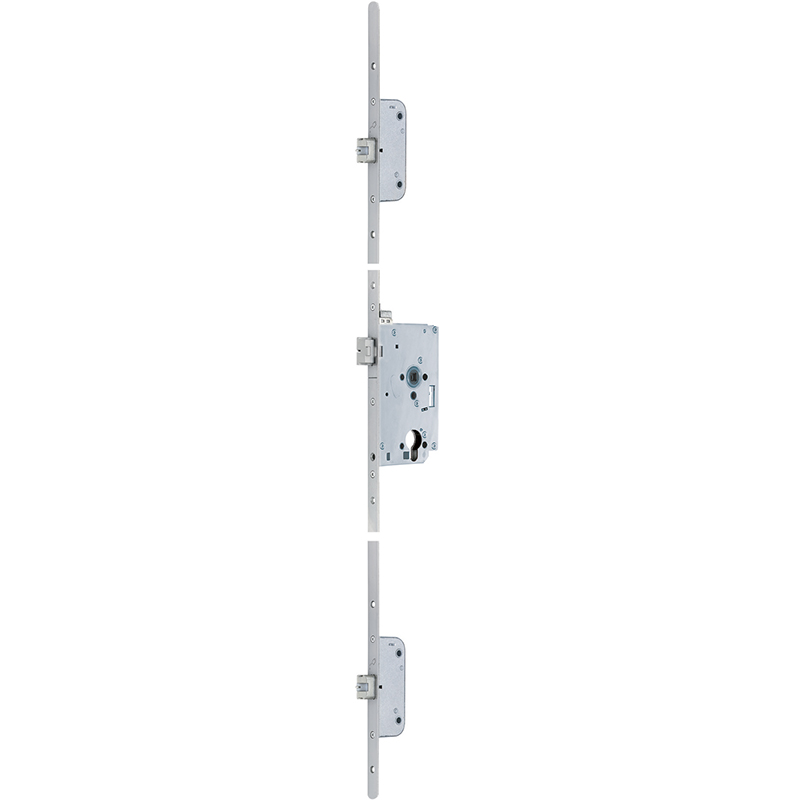

Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2170 (EK), mit elektrisch kuppelbarem Aussendrücker, mit Rundstulp 20 x 1777,5 mm Edelstahl matt

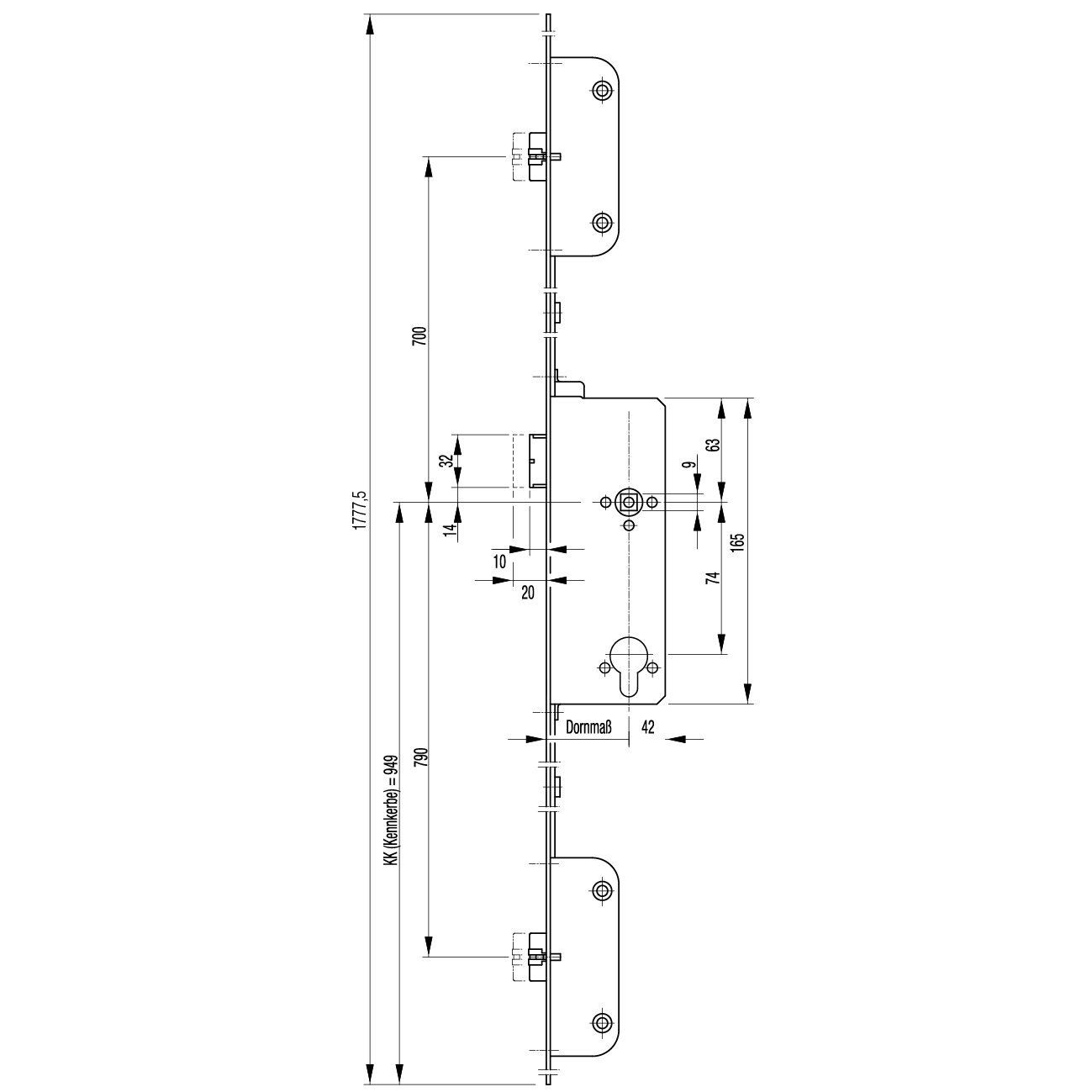

17.029.11-12, Abbildung = DIN links
prev
next
Panik-Mehrpunktverriegelung G-U-Secury-Automatic 2170 (EK), mit elektrisch kuppelbarem Aussendrücker, mit Rundstulp 20 x 1777,5 mm Edelstahl matt
17.029.
für 1-flüglige Notausgangstüren, geprüft nach DIN EN 179 / 1125,
elementgeprüft nach ENV 1627 WK 2 und WK 3, Dornmass 65 mm,
3-Punktverriegelung durch Automatic-Fallenriegel 1-tourig,
Riegelvorschub 20 mm, mit 2-teiliger Spezialnuss 9 mm,
Mitte Nuss bis Oberkante Schlosskasten 63 mm,
Drückerhöhe 949 mm, Überwachungsfunktionen auf Drücker innen und
aussen, Zylinder-Wechselkontakt, Arbeitsstrom 12 - 24 Volt DC
(gekuppelt unter Strom), Einschaltdauer 100% ED, mit Kabel 10 Meter
- Beschrieb über elektrisch kuppelbare Aussendrücker siehe Seite 17.07

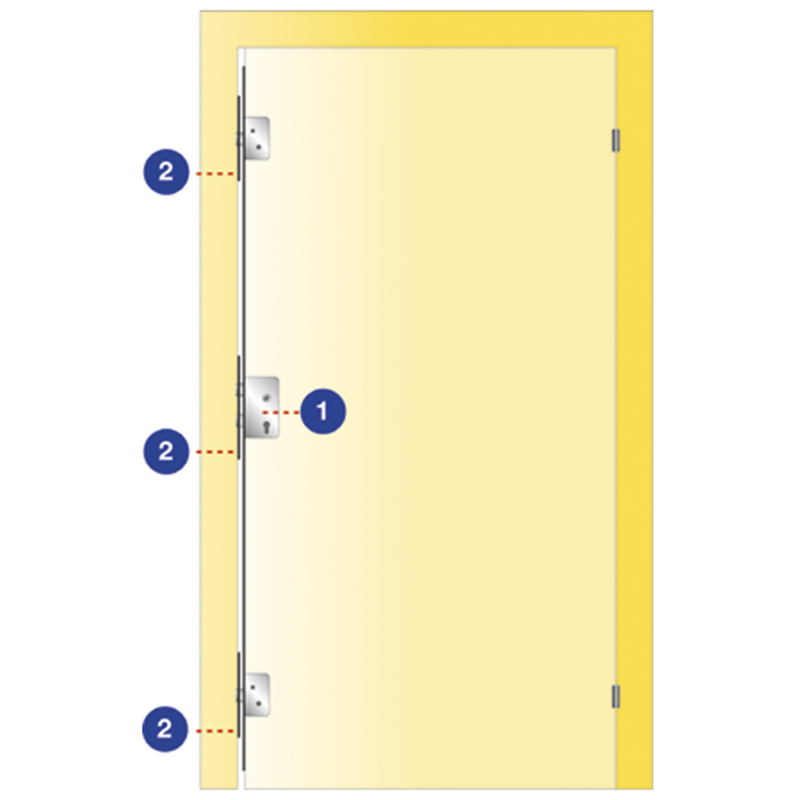

- Position 2 Schliessbleche:
- Lappenschliessbleche siehe 17.070.11-12
- Winkelschliessbleche siehe 17.070.21 oder 17.070.22
- Lappenschliessblech siehe 17.070.25
- Einfräs-Schliessplatte siehe 17.070.27
- Einfrässchliessblech siehe 14.270.41
- Zusatz-Einfrässchliessblech siehe 14.270.55
- Schliessplatte siehe 14.270.56
- Einfräs-Schliessleisten siehe 14.273.21-22
- Ausführung 2-flüglig und mit PZ-Ausschnitt ab Werk.
- Panikfunktion C einwärts geprüft nach DIN EN 179.
- Anzahl Flügel
- 1-flüglig
- Ausschnitt
- RZ
- Betriebsspannung
- 12, 24 ± Volt
- Brandschutznorm
- geprüft
- Distanz
- 74 mm
- Dornmass
- 65 mm
- Fabriknummer
- 2170
- Fluchtrichtung
- auswärts
- Fluchtwegnorm
- SN EN 179 / 1125
- Funktion
- mechatronisch
- Marke
- G-U
- Material
- Edelstahl, Stahl
- Nuss
- 9
- Oberfläche Stulp
- Edelstahl matt
- Panikfunktion
- C auswärts
- Produktart
- Panik-Mehrpunkteverriegelung
- Riegelvorschub
- 20 mm
- Stulpart
- Eckig
- Stulpbreite
- 20 mm
- Stulplänge
- 1777.5 mm
- Stulpstärke
- 3 mm
- System
- Secury 21
- Touren
- 1-tourig
- Türart
- Holz
- Überwachung
- ja
- Verriegelung
- Manuell
- Widerstandsklasse
- ES2 / RC3
