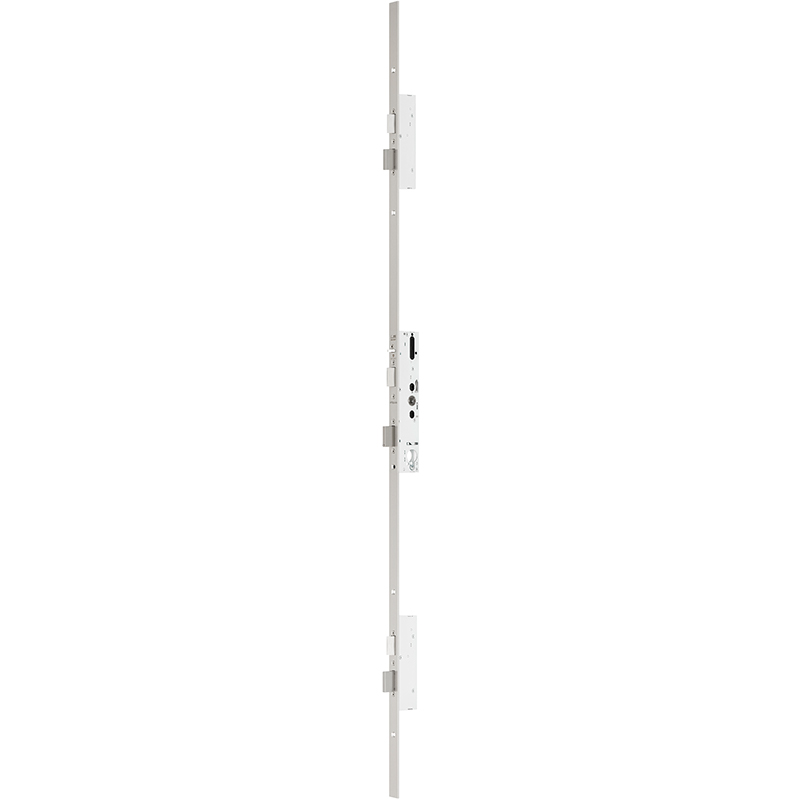

Panik-Mehrpunktverriegelung MSL 24544PE-SV-ZF-TF, mFlipLock standard, 2-flüglig

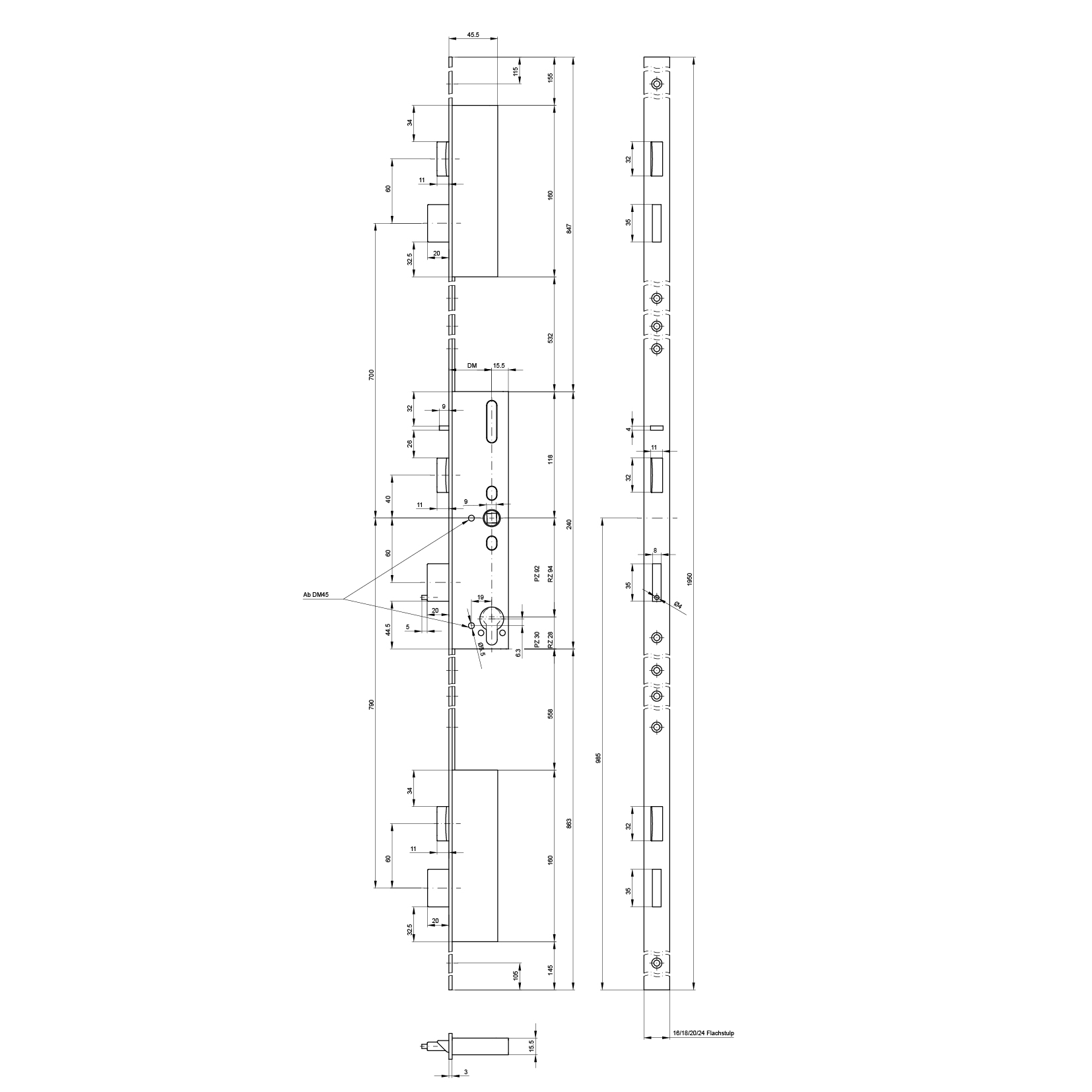

17.708. / 17.709., Abbildung = DIN links

Panik-Mehrpunktverriegelung MSL 24544PE-SV-ZF-TF, mFlipLock standard, 2-flüglig

17.708.

Diese Mehrpunktverriegelungen haben eine mechanisch zuschaltbare Tagesfunktion (Schlüsseldrehung in offenem Zustand in Schliessrichtung bis zum Anschlag). Die Türe ist dadurch beidseitig begehbar, da die Kippfalle weich ist und analog einer Rollfalle funktioniert. Bei ausgeschalteter Tagesfunktion, (Schlüsseldrehung in offenem Zustand in Öffnungsrichtung), verriegelt das Schloss beim Schliessen der Türe automatisch (Selbstverriegelung). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen die 3 Langriegel zurück und gleichzeitig werden die 3 Kippfallen weich (Anti-Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen. Nur erhältlich in Kombination mit einer Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.

Ausführung:

Panikfunktion E, 2-flüglig, selbstverriegelnd, Tagesfunktion, Stulphöhe 1950 mm

Anwendungsgebiet:

- Zweiflügelige Vollpaniktüren
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Industriebereich und öffentliche Gebäude, auch in Kombination mit elektronischen Beschlägen wie einer Pushbar

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Externe Riegelschaltkontakte nicht zugelassen

  • Panik-Standflügelverriegelung siehe 17.278.
  • Schliessblech siehe 17.279.
  • Zubehör für Untenverriegelung siehe 17.223.07-35
  • Zubehör für Obenverriegelung siehe 17.223.57-88
  • Andere Ausführungen auf Anfrage.
Anzahl Flügel
2-flüglig
Bedienung
Schlüsselbedient
Brandschutznorm
ungeprüft
Fluchtwegnorm
SN EN 179 / 1125
Funktion
mechanisch
Marke
MSL
Material
Edelstahl, Stahl
Nuss
9
Oberfläche Stulp
Edelstahl matt
Panikfunktion
E
Produktart
Panik-Mehrpunkteverriegelung
Riegelvorschub
20 mm
Stulplänge
1950 mm
System
mFlipLock standard
Tages- oder Nachtfunktion
Tagesfunktion
Touren
1-tourig
Verriegelung
Selbstverriegelung (SV)
Widerstandsklasse
ES2 / RC3

Zusatz-Lappenschliessblech MSL BV-24421.Z3243 Variflex, zu XL mFlipLock

Edelstahl matt, abgerundet, mit Austauschstück (ATS) verstellbar von 0 bis 3 mm, mit Ausschnitt für Riegel und Falle, vorbereitet für Riegelschaltkontakt 1886, ohne Schrauben

Zum Produkt

Zusatz-Einfrässchliessblech MSL BV-24421.Z3541 ProfiFlex zu XL mFlipLock

Edelstahl matt, eckig, verstellbar von -1 bis 2 mm, mit Ausschnitt für Riegel und Falle, ohne Schrauben

Zum Produkt

Zusatz-Flachschliessblech MSL BV-24421.Z6333 VariFlex, zu XL mFlipLock

Edelstahl matt, eckig, mit Ausschnitt für Riegel und Falle, ohne Schrauben

Zum Produkt

Zusatz-Lappenschliessblech MSL BV-24421.Z3733 VariFlex, zu XL mFlipLock

Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben

Zum Produkt

Zusatz-Lappenschliessblech MSL BV-24421.Z6233 VariFlex, zu XL mFlipLock

Edelstahl matt gebürstet, eckig, verstellbar -0 bis +3 mm, mit Austauschstück ATS, vorbereitet für Riegelkontakt 1886, ohne Schrauben

Zum Produkt

Stulpverlängerung MSL XL-24421 FlipLock

Edelstahl matt, eckig, zum Einhängen an den FlipLock-Schlössern, als zusätzlicher Haltepunkt für überhöhte Türen, Riegelvorschub 20 mm, 1-tourig

Zum Produkt

Panik-Standflügelverriegelung MSL 24413-M-TF / 24413-H-TF, Tagesfunktion, Edelstahl matt

Gegenkasten zu FlipLock ZF (zweifüglig), Nuss 1-teilig,

für automatische Standflügelverriegelung bei 2-flügligen Notausgangstüren,

mit Stangenanschluss M6 für Oben- und Untenverriegelung,

ohne Zubehör

Öffnen: immer möglich, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion), mit Drücker, Panikgarnitur oder eBar, Drücker nach unten drücken = Gestänge wird entriegelt und vom Schaltschloss festgehalten

Schliessen: automatisch, beim Schliessen der Türe, durch Schaltschloss-Auslösung

Tagesfunktion einschalten: Türe öffnen (Standflügel), von Hand den gefederten Riegelschieber bis an den Anschlag zurückdrücken und Halten, TF-Hebel auf Gegenseite umlegen und festhalten, dann den Riegelschieber loslassen

Tagesfunktion ausschalten: Türe öffnen (Gehflügel), Riegelschieber (Standflügel) bis an den Anschlag zurückdrücken und halten, Drücker ganz nach unten bewegen, danach geht der TF-Hebel in die Grundstellung zurück, die Stangen fahren aus

Zum Produkt

Flachstulp-Set MSL 24413.M-STF-V, für Gegenbascule, mFlipLock

Edelstahl matt, verstellbar,

Flachstulp-Set eckig für Metall, bestehend aus:

Mittelschliessblech sowie Schliessblech oben und unten

Zum Produkt

Lappenstulp-Set MSL 24413.M-STL-V, für Gegenbascule, mFlipLock

Edelstahl matt, verstellbar,

Lappenstulp-Set eckig für Metall, bestehend aus:

Mittelschliessblech sowie Schliessblech oben und unten

Zum Produkt

Lappenstulp-Set MSL 24413.H-STL-V, für Gegenbascule, mFlipLock

Edelstahl matt, verstellbar,

Lappenstulp-Set abgerundet für Holz, bestehend aus:

Mittelschliessblech sowie Schliessblech oben und unten

Zum Produkt

Einfrässtulp-Set MSL 24413.H-STE-V, für Gegenbascule, mFlipLock

Edelstahl matt, verstellbar,

Einfrässtulp-Set für Holz, bestehend aus:

Mittelschliessblech sowie Schliessblech oben und unten

Zum Produkt

Panik-Vierkantstift MSL 5961

Stahl verzinkt, zu Panik-Einsteckschloss und Panik-Mehrpunkteverriegelung

Zum Produkt

Profil-Wechselstift MSL 5496

Stahl verzinkt, M12 Gewinde

Zum Produkt
