Panik-Mehrpunktverriegelung MSL 24574PE-SV-ZF, mFlipLock check, 2-flüglig

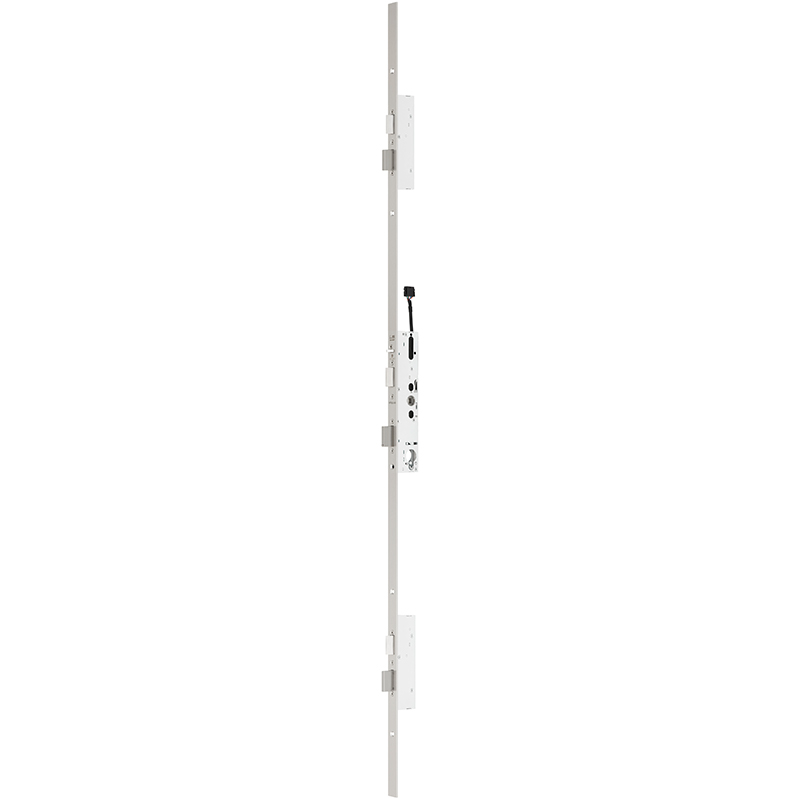

17.712. / 17.713., Abbildung = DIN links

17.712.

Diese Mehrpunkteverriegelungen sind mit Überwachungs- / Rückmeldekontakten ausgestattet. (Überwachung Steuerfallenstatus, Türdrückerstatus, Riegelstatus und Zylinderstatus). Das Verlassen bei verriegelter Türe, ist über den Innendrücker, eine Panikstange oder eine Pushbar jederzeit möglich. Diese ziehen den Langriegel zurück und gleichzeitig wird die Kippfalle weich (Panikfunktion). Von aussen ist ein Knauf oder eine Griffstange montiert. Die Türe lässt sich mit dem Schlüssel über den Wechsel von aussen öffnen. Wenn die Türe schliesst, verriegelt das Schloss automatisch (Selbstverriegelung). Nur erhältlich in Kombination mit einer Panik-Standflügelverriegelung. Diese ermöglicht immer ein Öffnen, auch bei verriegeltem Schloss des Gehflügels (Panikfunktion) mittels Drücker, Panikgarnitur oder Pushbar. Selbstverriegelnd beim Schliessen der Türe durch Schaltschlossauslösung.

Ausführung:

Panikfunktion E mit Kontakten, 2-flüglig, selbstverriegelnd, Stulphöhe 1950 mm

Anwendungsgebiet:

- Für zweiflügelige Vollpaniktüren
- Für Zutrittskontrolle und Überwachung im Gebäudemanagement
- Sicherheits-, Fluchtweg- und Feuerschutztüren im Objekt- und Industriebereich
- Öffentliche Gebäude in Kombination mit Zutrittskomponenten

Normen:

- Zulassung nach SN EN 179
- Zulassung nach EN 1125
- Zulassung nach EN 1634-1 bis 3
- Einbruchhemmend bis Klasse RC3 in geeigneten Türsystemen erreichbar

Hinweis:

- Geeignet für Drehknopf- und Freilaufzylinder

- Externe Riegelschaltkontakte nicht zugelassen

Anschlusskabel siehe 17.273.96-97
Panik-Standflügelverriegelung siehe 17.278.
Schliessblech siehe 17.279.
Zubehör für Untenverriegelung siehe 17.223.07-35
Zubehör für Obenverriegelung siehe 17.223.57-88
Andere Ausführungen auf Anfrage.

Anzahl Flügel: 2-flüglig
Bedienung: Schlüsselbedient
Brandschutznorm: geprüft
Fluchtwegnorm: SN EN 179 / 1125
Funktion: mechanisch
Marke: MSL
Material: Edelstahl, Stahl
Nuss: 9
Oberfläche Stulp: Edelstahl matt
Panikfunktion: E
Produktart: Panik-Mehrpunkteverriegelung
Riegelvorschub: 20 mm
Stulplänge: 1950 mm
System: mFlipLock check
Touren: 1-tourig
Überwachung: ja
Verriegelung: Selbstverriegelung (SV)
Widerstandsklasse: ES2 / RC3

16 Ausführungen

	PZW (8) RZW (8)	DIN links (8) DIN rechts (8)	92 (8) 94 (8)	35 (4) 60 (4) 70 (4) 80 (4)	20 (12) 24 (4)	Eckig (12) U-Stulp (4)	E (16)	9 (16)	3 (12) 6 (4)	1950 (16)	2-flüglig (16)	SN EN 179 / 1125 (16)	Selbstverriegelung (SV) (16)	geprüft (16)	ES2 / RC3 (16)	Holz (12) Rohrrahmen (4)	Schlüsselbedient (16)	ja (16)	1-tourig (16)	20 (16)	Edelstahl, Stahl (16)	Edelstahl matt (16)	14411003 (1) 14411004 (1) 14411019 (1) 14411020 (1) 14411107 (1) 14411108 (1) 14411109 (1) 14411110 (1) 14411111 (1) 14411112 (1) 14411123 (1) 14411124 (1) 14411125 (1) 14411126 (1) 14411127 (1) 14411128 (1)	mFlipLock check (16)	mechanisch (16)
17.712.46 \| Pack ST Stück	RZW	DIN rechts	94	60	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411107	mFlipLock check	mechanisch
17.712.47 \| Pack ST Stück	RZW	DIN rechts	94	70	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411109	mFlipLock check	mechanisch
17.712.48 \| Pack ST Stück	RZW	DIN rechts	94	80	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411111	mFlipLock check	mechanisch
17.712.56 \| Pack ST Stück	RZW	DIN links	94	60	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411108	mFlipLock check	mechanisch
17.712.57 \| Pack ST Stück	RZW	DIN links	94	70	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411110	mFlipLock check	mechanisch
17.712.58 \| Pack ST Stück	RZW	DIN links	94	80	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411112	mFlipLock check	mechanisch
17.712.83 \| Pack ST Stück	RZW	DIN rechts	94	35	24	U-Stulp	E	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411003	mFlipLock check	mechanisch
17.712.93 \| Pack ST Stück	RZW	DIN links	94	35	24	U-Stulp	E	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411004	mFlipLock check	mechanisch
17.713.46 \| Pack ST Stück	PZW	DIN rechts	92	60	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411123	mFlipLock check	mechanisch
17.713.47 \| Pack ST Stück	PZW	DIN rechts	92	70	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411125	mFlipLock check	mechanisch
17.713.48 \| Pack ST Stück	PZW	DIN rechts	92	80	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411127	mFlipLock check	mechanisch
17.713.56 \| Pack ST Stück	PZW	DIN links	92	60	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411124	mFlipLock check	mechanisch
17.713.57 \| Pack ST Stück	PZW	DIN links	92	70	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411126	mFlipLock check	mechanisch
17.713.58 \| Pack ST Stück	PZW	DIN links	92	80	20	Eckig	E	9	3	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Holz	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411128	mFlipLock check	mechanisch
17.713.83 \| Pack ST Stück	PZW	DIN rechts	92	35	24	U-Stulp	E	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411019	mFlipLock check	mechanisch
17.713.93 \| Pack ST Stück	PZW	DIN links	92	35	24	U-Stulp	E	9	6	1950	2-flüglig	SN EN 179 / 1125	Selbstverriegelung (SV)	geprüft	ES2 / RC3	Rohrrahmen	Schlüsselbedient	ja	1-tourig	20	Edelstahl, Stahl	Edelstahl matt	14411020	mFlipLock check	mechanisch
