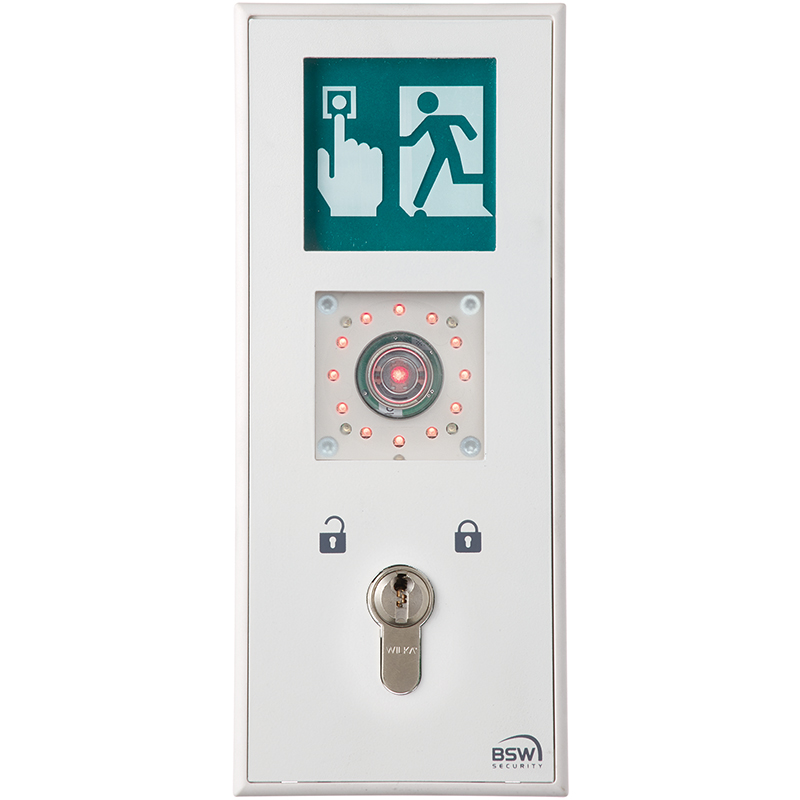

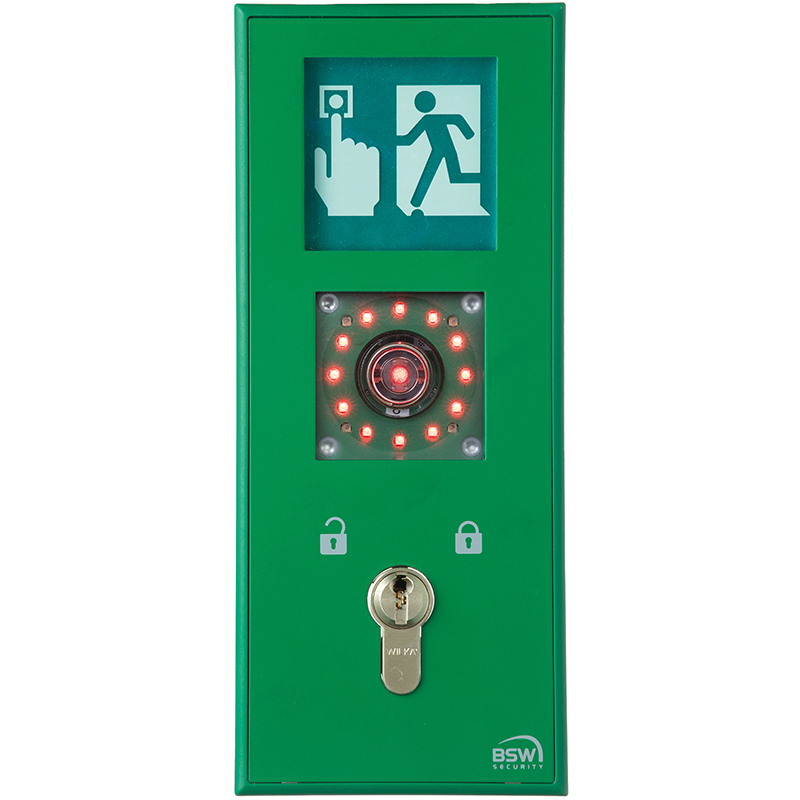

Fluchtsteuerterminal BSW integral FTI-T0 PZ, uP
17.541.12
Fluchtsteuerterminal BSW integral FTI-T0 PZ, uP
17.541.
zur Steuerung und Überwachung einer Fluchttür nach EN13637, mit Schlüsselschalter PZ, Steuerung, hinterleuchtetes Piktogramm und optische / akustische Anzeigen integriert, Programmierung und Bedienung erfolgt am Terminal über Schlüsselschalter, externe Türfreigabe über Schlüsselschalter möglich, bei Sabotage am externen Schlüsselschalter kann die Türfreigabe gesperrt werden, Überwachung der Tür mit Tür- und Ankerkontakt, Freigabe durch Brandmeldeanlage, Montage aufputz oder unterputz, passt in Schweizer- und EU-Unterputzdosen, Bedienteile wie Schlüsselschalter anschliessbar, 2 Relais für Alarm bis zur Quittierung, Türstatus bzw. Türfreigabe: 24 V DC, 1,25 A, ohne Halbzylinder
- Strombedarf ohne Verriegelungselemente: max. 300 mA
- Für Notausgänge ohne Zeitverzögerung t0
- Steckklemmen mit Schraubanschlüssen
- Betriebsspannung: 24 V DC oder 12 V DC +/- 10%, Netzteil entsprechend EN 60950
- Farbe: signalgrün ähnlich RAL 6032 und weiss RAL 9010
- Für aP-Montage siehe Rahmen 17.541.51
- Grösse
- 208 x 88 x 13,5 mm
- Marke
- BSW
Fluchttüröffner effeff 332 ProFix 2
Ruhestrom-Türöffner, mit Radiusfalle und Schlossfallenführung, speziell für die Anwendung zur Verriegelung von Türen in Rettungswegen konzipiert, für sichere Entriegelung auch unter Vorlast, mit Diode, Rückmeldekontakt und Ankerkontakt, symmetrische Bauform, DIN rechts und DIN links einsetzbar, FaFix Verstellbereich 2 mm, Festigkeit gegen Aufbruch 3000 N, mit Einsteck-Fallenschloss auch als Zusatzverriegelung für Notausgänge mit gesichertem und kontrolliertem Ein- und Austritt geeignet,
ohne Schliessblech
Koppelrelais effeff
Das Koppelrelais (Koppelmodul) wird benötigt, um nach aussen einen potenzialfreien Ankermeldekontakt zur Verfügung zu stellen. Der Ankermeldekontakt beim Modell 332® ist nicht potenzialfrei; falls dieser potentialfrei benötigt wird, Koppelrelais verwenden
Fluchttüröffner BSW TV5
für Kopfmontage, lange Seite unten, mit Fallenführung EasyAdapt, MPA geprüfte Sicherheit für den Einsatz in Fluchtwegen, stromlos geöffnet, mit Schutzdiode
Anker- und Rückmeldekontakt (AK RR): 24 V DC, 0,5 A
Dauerbetrieb: 24 V DC, ± 10%, 58 mA
Falle verstellbar: 5 mm im 1 mm Raster
Falleneingrifftiefe: 6 mm
Zuhaltekraft: gemäss EltVTR bei lastunabhäniger klemmfreier Entriegelung
Austauschstück / Blind-Einsatz effeff, als Ersatz für Fluchttüröffner
ohne elektrische Funktion, universal DIN rechts und DIN links verwendbar, mit FaFix-Verstellmöglichkeit, Verstellbereich 3 mm, für den Einsatz bei 2-Fallen-Einsteckschloss oder zum Einsetzen anstelle Elektro-Türöffner, wenn keine elektrische Öffnungsfunktion benötigt oder gefordert wird
Anschlusskabel BSW, hochflexibel
Steuerkabel paarweise verdrillt, weiss + braun, grün + gelb
Speisekabel, rot + schwarz
Material: Mantel PVC grau
Fluchttüröffner effeff 332
Ruhestrom-Türöffner, speziell für die Anwendung zur Verriegelung von Türen in Rettungswegen konzipiert, für sichere Entriegelung auch unter Vorlast, mit Diode, Rückmeldekontakt und Ankerkontakt, symmetrische Bauform, DIN rechts und DIN links einsetzbar, FaFix Verstellbereich 4 mm, Festigkeit gegen Aufbruch 3000 N, mit Einsteck-Fallenschloss auch als Zusatzverriegelung für Notausgänge mit gesichertem und kontrolliertem Ein- und Austritt geeignet, ohne Schliessblech
Fluchttüröffner effeff 331 Fix, mit Rückmeldekontakt
Ruhestrom-Sicherheits-Türöffner, besonders stabile Ausführung, durch die sichere Entriegelung unter Vorlast max. 5000 N wird dieser vor allem an Türen mit Rettungsweg-Anforderungen eingesetzt, in Schleusensystemen, Schallschutztüren und Türen, bei denen konstruktiv mit Druck auf die Türöffnerfalle zu rechnen ist, Festigkeit gegen Aufbruch 7500 N, Ausführung mit Ankerkontakt wird in Kombination mit Fluchtwegterminal eingesetzt, mit Einsteck-Fallenschloss auch als Zusatzverriegelung für Notausgänge mit gesichertem und kontrolliertem Ein- und Austritt geeignet,
ohne Schliessblech
Fluchttüröffner effeff 331 FaFix, mit Rückmeldekontakt
Ruhestrom-Sicherheits-Türöffner, besonders stabile Ausführung, durch die sichere Entriegelung unter Vorlast max. 5000 N wird dieser vor allem an Türen mit Rettungsweg-Anforderungen eingesetzt, in Schleusensystemen, Schallschutztüren und Türen, bei denen konstruktiv mit Druck auf die Türöffnerfalle zu rechnen ist, Festigkeit gegen Aufbruch 5000 N, Ausführung mit Ankerkontakt wird in Kombination mit Fluchtwegterminal eingesetzt, FaFix Verstellbereich 2 mm, mit Einsteck-Fallenschloss auch als Zusatzverriegelung für Notausgänge mit gesichertem und kontrolliertem Ein- und Austritt geeignet, ohne Schliessblech
