Zusatzschliessblech KFV Holz, Typ QR/Q

14.430.04

14.430.

Zusatzschliessblech für Holz, hell verzinkt, passend für Schwenkhaken und Verriegelungselemente in Nebenschlosskasten von Mehrfachverriegelung, ohne Schrauben

Ausführungen:

LSB = Lappenschliessblech

FSB = Flachschliessblech

WSB = Winkelschliessblech

USB = U-Schliessblech

SFW 3619-503V: Achsmass 10 mm, Stulpmass 20 mm
USB 3625-08-20: Achsmass 10 mm, Stulpmass 20 mm
USB 3625-08-24Q: Achsmass 13 mm, Stulpmass 20 mm
USB 3625-512: Achsmass 9 mm, Stulpmass 16 mm
WSB 3615-530-Q: Achsmass 15 mm, Stulpmass 20 mm
WSB 3617-580-1Q: Achsmass 13 mm, Stulpmass 20 mm

Mehrfachverriegelung KFV siehe 14.402. bis 14.403.
Panik-Mehrfachverriegelung KFV siehe 17.447.
Hinterfütterung DZM 2 für Selbstjustierung siehe 14.435.66

Marke: KFV
Material: Stahl
Oberfläche: verzinkt

12 Ausführungen

	DIN links (3) DIN rechts (3) DIN universal (6)	DIN links (3) DIN rechts (3) universal (6)	Stahl (12)	138 (1) 180 (11)	18 (2) 24 (5) 28 (3) 30 (2)	verzinkt (12)	6 (1) 8 (5)	3 (6)	FSB 3630-03-24QR (1) FSB 3630-752QR (2) SFW 3619-503V (1) USB 2325-06-24G (1) USB 3625-08-20 (1) USB 3625-08-24Q (1) USB 3625-512 (1) WSB 3615-530Q (2) WSB 3617-580-1Q (1) WSB 3617-5801Q (1)	138 x 28 x 3 (1) 180 x 18 x 8 (1) 180 x 20 x 8 (1) 180 x 24 x 3 (1) 180 x 24 x 6 (1) 180 x 24 x 8 (3) 180 x 28 x 3 (2) 180 x 30 x 3 (2)	H4 (7) H12 Eurofalz 18 (1) H12 Eurofalz 20 (1) H12 Eurofalz 24 (3)	KFV (12)	Flachschliessblech (1) Lappenschliessblech (2) U-Schliessblech (5) Winkelschliessblech (4)
14.430.04 \| Pack 1 ST Stück	DIN universal	universal	Stahl	180	24	verzinkt		3	FSB 3630-03-24QR	180 x 24 x 3	H12 Eurofalz 24	KFV	Flachschliessblech
14.430.05 \| Pack 1 ST Stück	DIN links	DIN links	Stahl	180	24	verzinkt	8		FSB 3630-752QR	180 x 24 x 8	H4	KFV	Lappenschliessblech
14.430.06 \| Pack 1 ST Stück	DIN rechts	DIN rechts	Stahl	180	24	verzinkt	8		FSB 3630-752QR	180 x 24 x 8	H4	KFV	Lappenschliessblech
14.430.23 \| Pack 1 ST Stück	DIN universal	universal	Stahl	180	18	verzinkt	8		USB 3625-512	180 x 18 x 8	H12 Eurofalz 18	KFV	U-Schliessblech
14.430.24 \| Pack 1 ST Stück	DIN universal	universal	Stahl	180	18	verzinkt	8		USB 3625-08-20	180 x 20 x 8	H12 Eurofalz 20	KFV	U-Schliessblech
14.430.26 \| Pack 1 ST Stück	DIN universal	universal	Stahl	138	28	verzinkt		3	SFW 3619-503V	138 x 28 x 3	H4	KFV	U-Schliessblech
14.430.27 \| Pack ST Stück	DIN links	DIN links	Stahl	180	28	verzinkt		3	WSB 3617-5801Q	180 x 28 x 3	H4	KFV	Winkelschliessblech
14.430.28 \| Pack ST Stück	DIN rechts	DIN rechts	Stahl	180	28	verzinkt		3	WSB 3617-580-1Q	180 x 28 x 3	H4	KFV	Winkelschliessblech
14.430.29 \| Pack ST Stück	DIN links	DIN links	Stahl	180	30	verzinkt		3	WSB 3615-530Q	180 x 30 x 3	H4	KFV	Winkelschliessblech
14.430.30 \| Pack ST Stück	DIN rechts	DIN rechts	Stahl	180	30	verzinkt		3	WSB 3615-530Q	180 x 30 x 3	H4	KFV	Winkelschliessblech

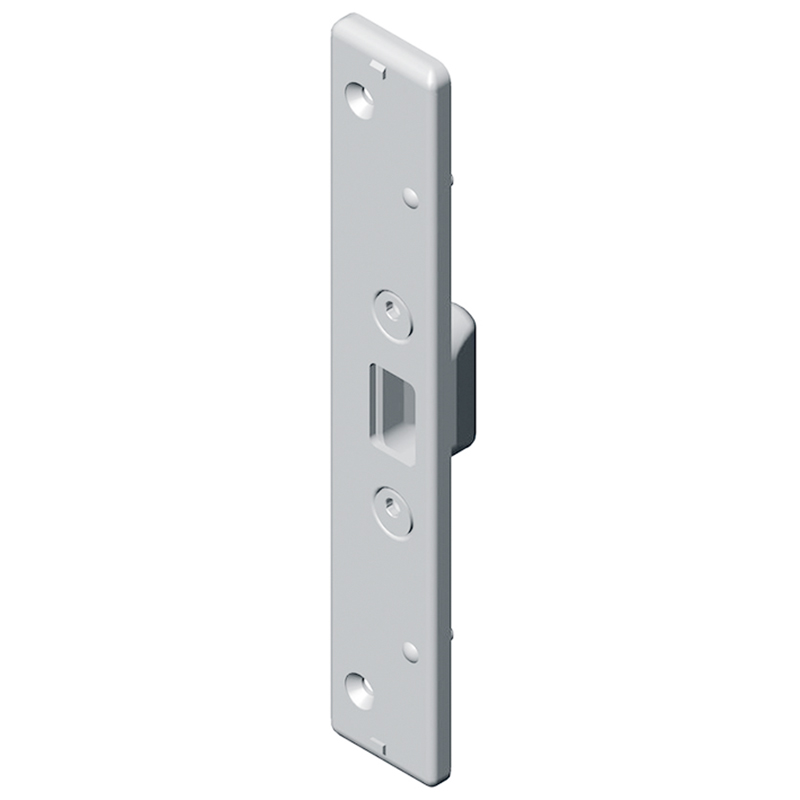

14.430.53 \| Pack ST Stück	DIN universal	universal	Stahl	180	24	verzinkt	6		USB 2325-06-24G	180 x 24 x 6	H12 Eurofalz 24	KFV	U-Schliessblech
14.430.65 \| Pack ST Stück	DIN universal	universal	Stahl	180	24	verzinkt	8		USB 3625-08-24Q	180 x 24 x 8	H12 Eurofalz 24	KFV	U-Schliessblech

Hintertürfütterung KFV DZM2

signalgrau, passend zu KFV Schliessblech für Anpassung der Ausführung der Hintertürfütterung auf System mit Selbstjustierung

Lieferumfang: Set à 2 Stück
