Turnhallenmuschel HEUSSER S6.20.D2

09.189.21-26 Abbildung = rechts

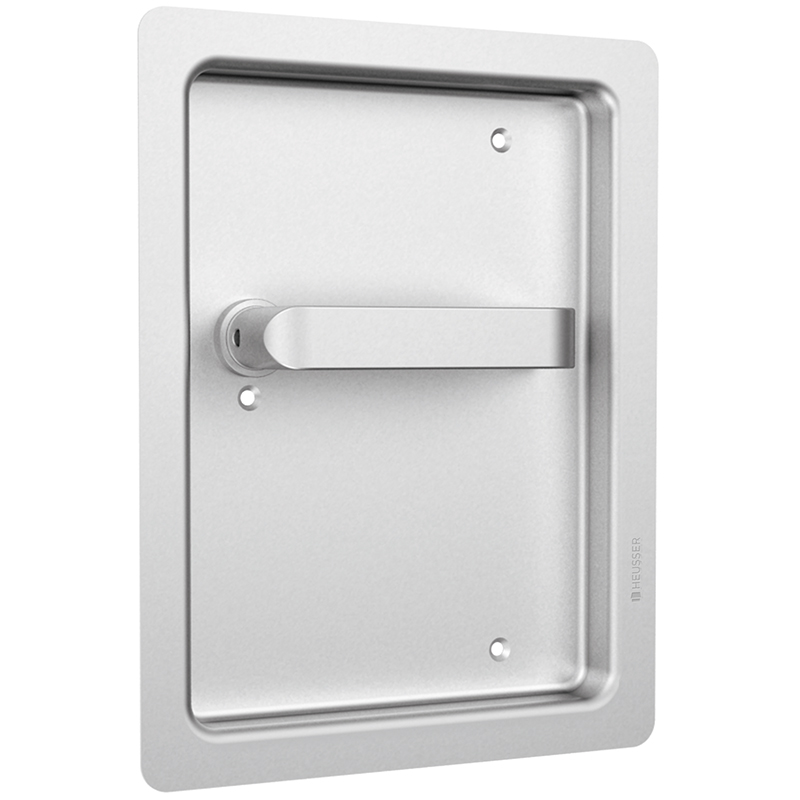

Turnhallenmuschel HEUSSER S6.20.D2

09.189.

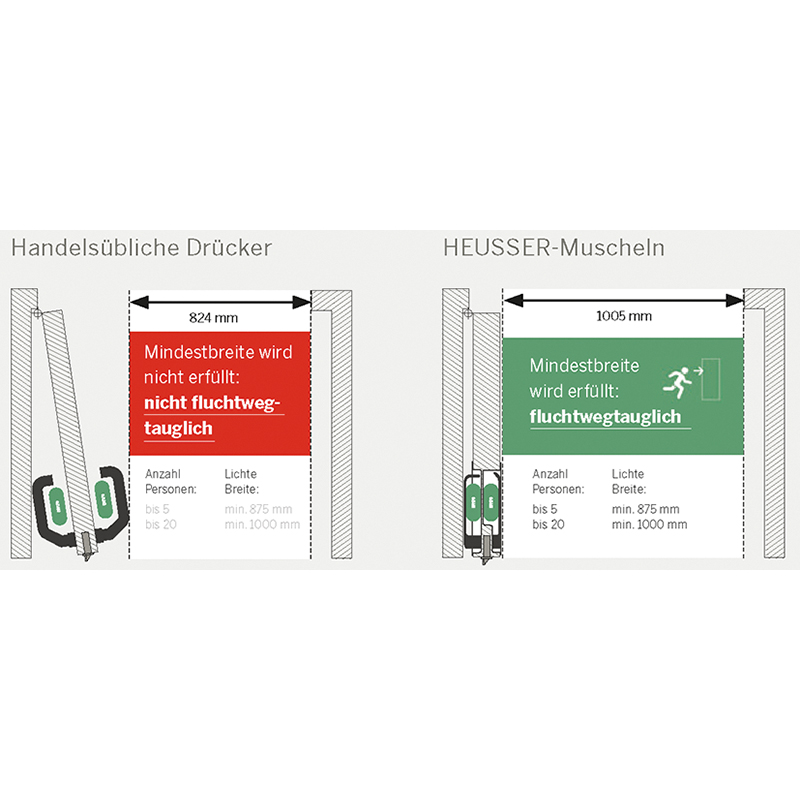

Edelstahl matt, Drücker für Türen in Krankenhäusern, Schiebetüren, Schlupftüren und Brandschutztüren, geeignet für Fluchttüren nach EN 179, ohne Vierkantstift, ohne Schrauben

Nuss: 9 mm

Führung: 16 mm

Schalentiefe: 20 mm

Überstand: 26 mm

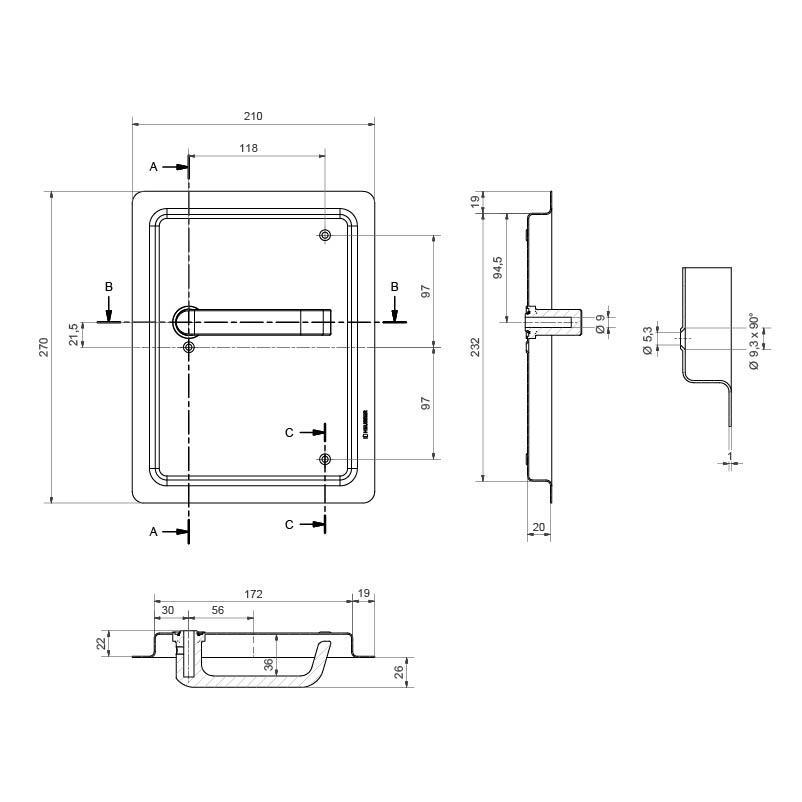

Einlassmasse: Breite x Höhe x Tiefe (172 x 232 x 20 mm)

  • Alle HEUSSER Turnhallenmuscheln der Serien 1, 3, 6, und 9 sind kombinierbar siehe 09.189.
  • Drückerstift HESO siehe 09.610.30-57
  • Befestigungsmaterial siehe 09.190.
  • Schraubensicherung siehe 66.169.13
  • Andere Ausführungen auf Anfrage.
  • Zur eindeutigen Erkennung des Gehflügel, sind Türdrücker optional in Signalfarben rot oder grün direkt ab Wek erhältlich.
Form
rund
Marke
Heusser
Material
Edelstahl
Oberfläche
matt
Typ
Turnhalle

Senkkopfschraube HEUSSER TX 20

Edelstahl, für gegenseitige Verschraubung

Zum Produkt

Senkkopfschraube HEUSSER blind

Edelstahl, für Optik und Einbruchschutz

Zum Produkt

Gewindehülse HEUSSER

Edelstahl, für Gewindehülsenverbindung

Zum Produkt

Gewindestift HEUSSER

Edelstahl, für Gewindehülsenverbindung

Zum Produkt

Blindmutter HEUSSER

Edelstahl, für geringe Türstärken

Zum Produkt

Montage-Set HEUSSER, im Koffer

Edelstahl, Montageset für gegenseitige Verschraubung

Inhalt:

09.190.06 Senkkopfschraube TX 20, M4x6 - 100 Stück
09.190.08 Senkkopfschraube TX 20, M4x8 - 100 Stück
09.190.10 Senkkopfschraube TX 20, M4x10 - 100 Stück
09.190.12 Senkkopfschraube TX 20, M4x12 - 100 Stück
09.190.14 Senkkopfschraube TX 20, M4x14 - 100 Stück
09.190.16 Senkkopfschraube TX 20, M4x16 - 100 Stück
09.190.18 Senkkopfschraube TX 20, M4x18 - 100 Stück
09.190.20 Senkkopfschraube TX 20, M4x20 - 100 Stück
09.190.25 Senkkopfschraube blind, M4x5 - 15 Stück
09.190.31 Gewindehülse M4 Ø6x7mm - 30 Stück
09.190.32 Gewindehülse M4 Ø6x14mm - 30 Stück
09.190.33 Gewindehülse M4 Ø6x22mm - 30 Stück
09.190.35 Gewindestift M4x8mm - 100 Stück
09.190.38 Blindmutter M4 - 15 Stück
66.169.13 Schraubensicherung Loctite 270 - 1 Stück
95.610.01 Inbusschlüssel PB 3 mm - 1 Stück

Zum Produkt

Drückerstift HESO

Stahl verzinkt, beidseitig mit exzentrischer Bohrung

Zum Produkt

Schraubensicherung LOCTITE 270

hochfest, zur dauerhaften Sicherung, geeignet für alle Gewindeverbindungen aus Metall, Teile können durch Erwärmen auf 300° C demontiert werden

Temperaturbeständigkeit -55° bis +180° C

Zum Produkt
