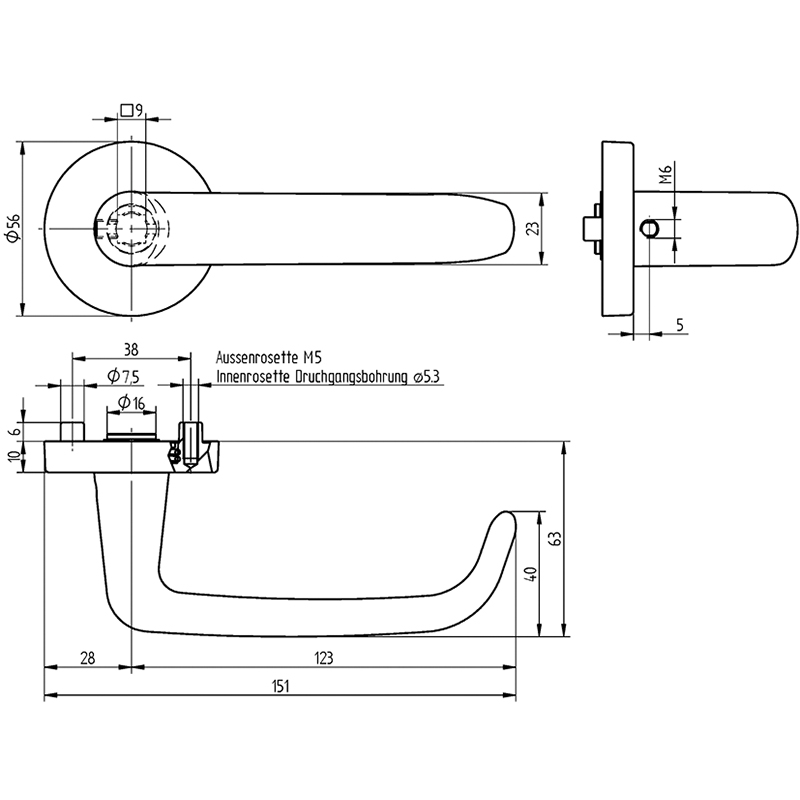

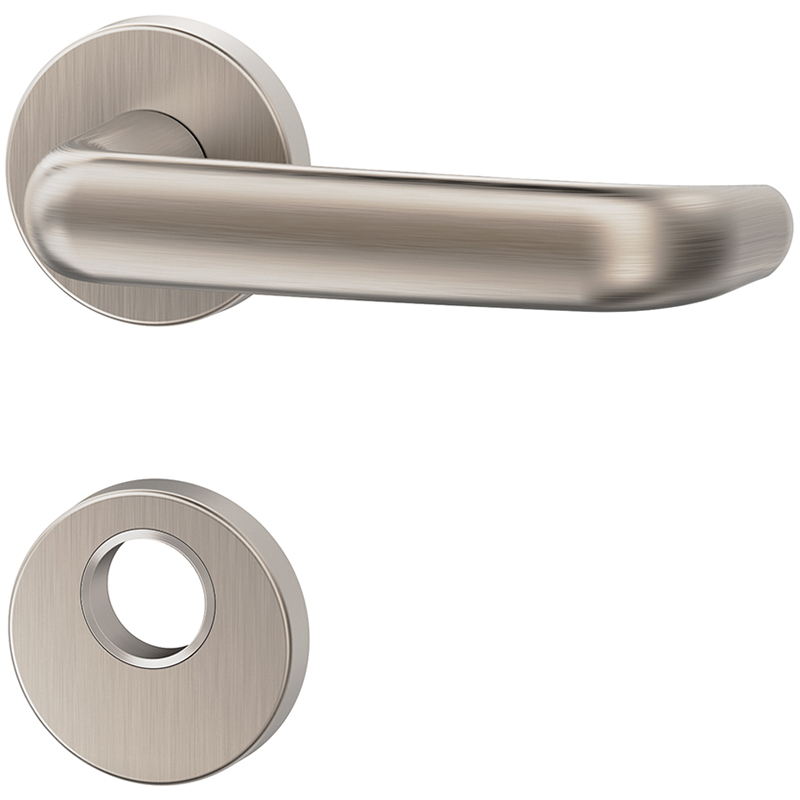

Panik-Drücker-Lochteil MEGA 33.103 / 34.260
17.194.02-04 mit 18.710.06, Abb. = rechts
Panik-Drücker-Lochteil MEGA 33.103 / 34.260
17.194.

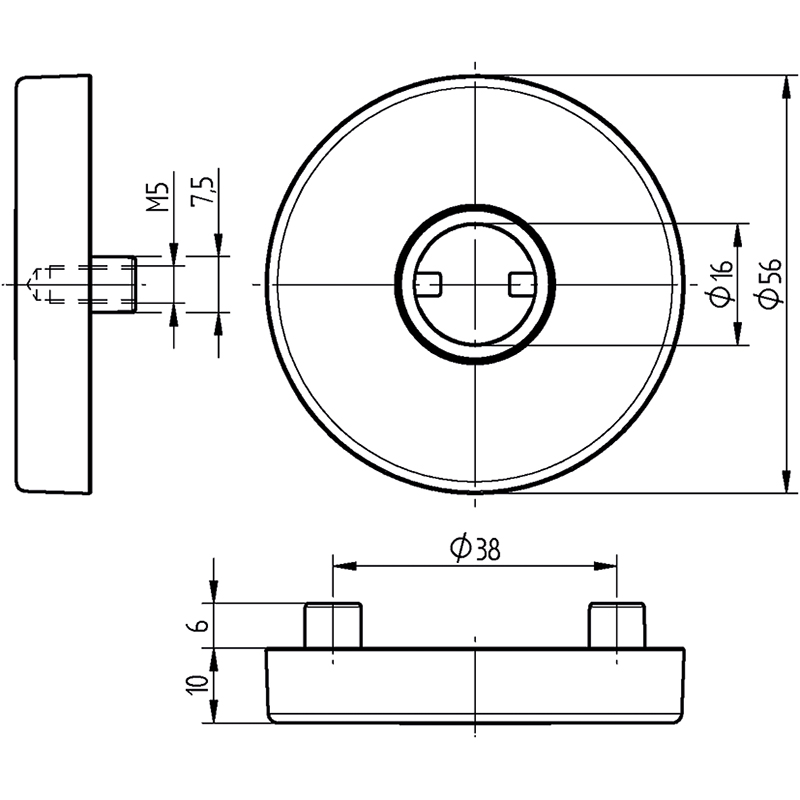

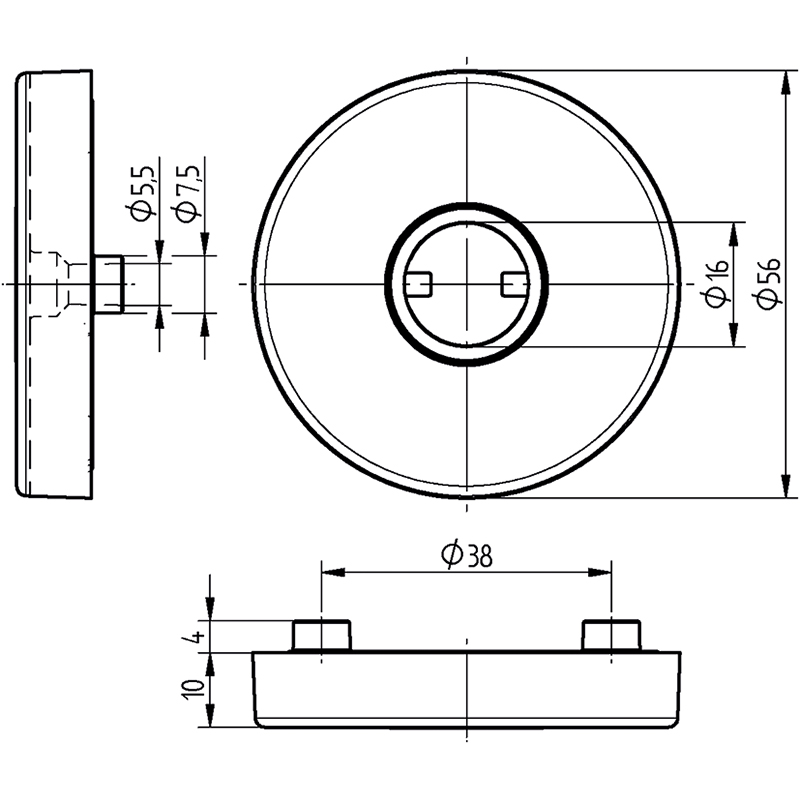

Drücker-Lochteil Messing matt vernickelt, auf Drückerrosette, Aussengriff fest auf Rosette, Innengriff mit Bajonettverschluss, mit Rückholfeder, Vierkantloch 9 mm, Innenrosette mit Führungsnocken Ø 7,5 mm, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 179, geprüft nach EN 1906, ohne Schrauben
- Clips-Rosette siehe 17.195.91
- Sicherheitsrosette siehe 18.710.06
- Rosettengarnitur mit Türknopf siehe 17.194.
- Vierkantstift 9 mm siehe 17.285.75-79
- Schrauben M5 siehe 17.196.10-20
- Drückerrosette 34.260 wurde im Zusammenhang mit Sicherheitsrosette 34.101 auf Einbruch RC 3 geprüft.
- Ansatz
- 16 mm
- Ausladung
- 63 mm
- Benutzerkategorie
- EN 1906 Klasse 4
- Drücker
- rechts / links
- Funktionsbereich
- Brandschutz / Fluchtweg
- Grösse
- 123 mm
- Marke
- Mega
- Material
- Messing
- Oberfläche
- matt vernickelt
- Produktlinie
- 103
- Vierkantloch
- 9 mm
Türknopf fest auf Rosette MEGA 37.749 / 34.260
Zink oder Messing matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Türknopf fest auf Rosette MEGA 37.753 / 34.260
Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Türknopf fest auf Rosette MEGA 37.754 / 34.260
Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben
Verbindungsschraube MEGA M5, mit Sicherungsharz
Stahl vernickelt, Linsensenkkopf, mit Schaft, mit Pozidriv-Kreuzschlitz, für die Rosetten von Drücker-Lochteilen für Fluchttüren mit durchgehender Befestigung
Panik-Vierkantstift MSL 5968, 2-teilig
Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss
Sicherheitsrosette MEGA 34.101, für Schutzeinsatz, Widerstandsklasse RC3
Messing gebürstet matt vernickelt, vorgerichtet für Schutzeinsatz, Aussenrosette mit gehärteter Stahlplatte und Gewindenocken M5 x 12 mm für paarweise Verschraubung mit Innenrosette, Schraubenlochdistanz 38 mm, mit 2 Stabilschrauben, ohne Schutzeinsatz
Lieferumfang: 1x Hauptplatte, 1x Gäuse innen/aussen, 1x Platte innen, 2x Senkschraube M4x6mm, 1x Bohrschutzplatte, 1x Montageanleitung
