Rudolf Geiser AG

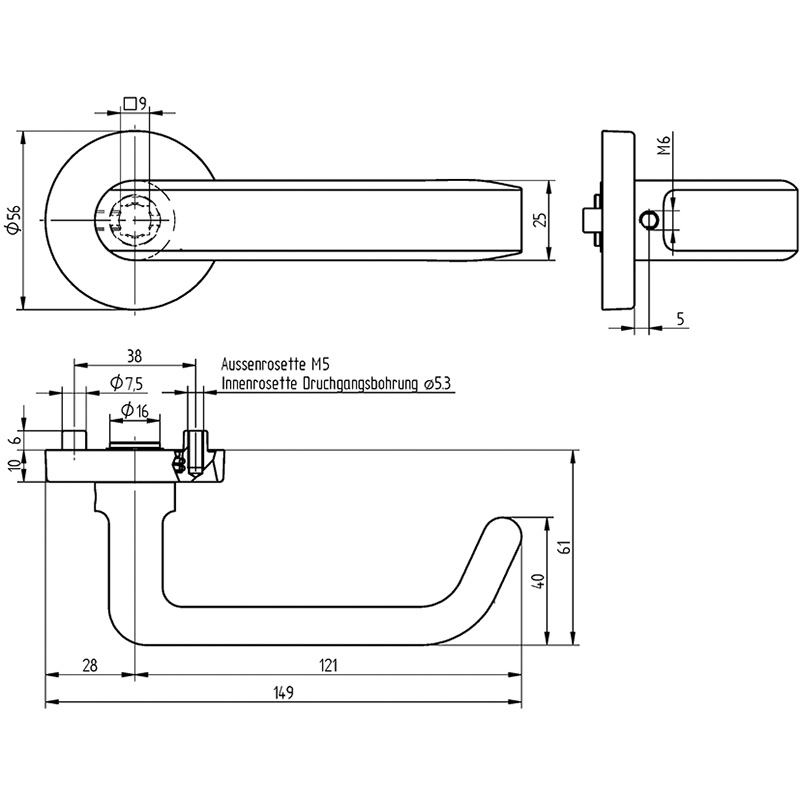

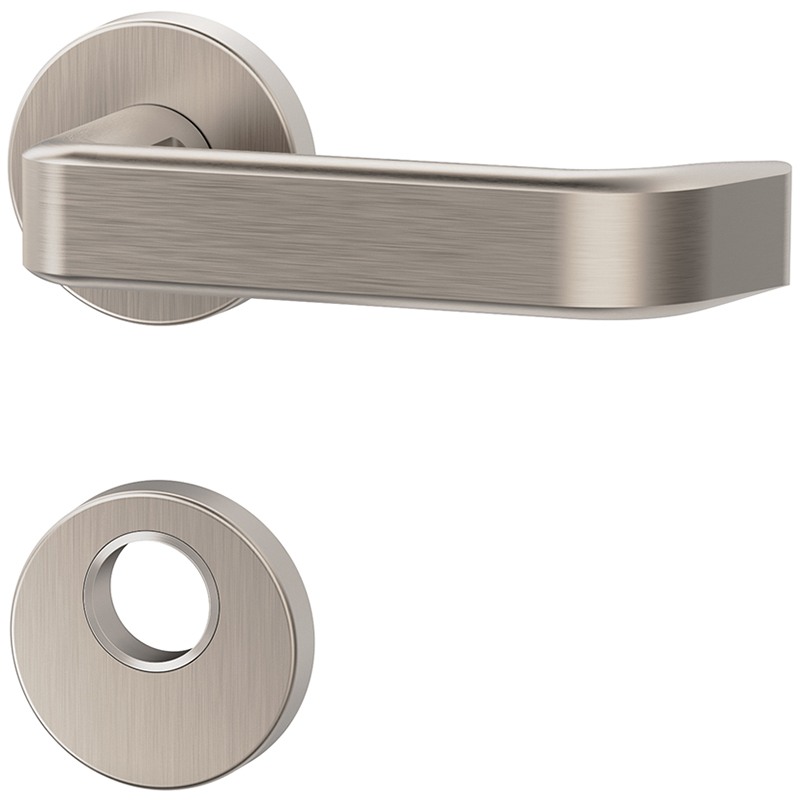

Panik-Drücker-Lochteil MEGA 33.623 / 34.260

17.194.52-54 mit 18.710.06, Abb. = rechts

Panik-Drücker-Lochteil MEGA 33.623 / 34.260

17.194.

Drücker-Lochteil Messing matt vernickelt, auf Drückerrosette, Aussengriff fest auf Rosette, Innengriff mit Bajonettverschluss, mit Rückholfeder, Vierkantloch 9 mm, Innenrosette mit Führungsnocken Ø 7,5 mm, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 179, geprüft nach EN 1906, ohne Schrauben

Drücker: 121 mm

Ausladung: 61 mm

  • Clips-Rosette siehe 17.195.91
  • Sicherheitsrosette siehe 18.710.06
  • Rosettengarnitur mit Türknopf siehe 17.194.
  • Vierkantstift 9 mm siehe 17.285.75-79
  • Schrauben M5 siehe 17.196.10-20
  • Drückerrosette 34.260 wurde im Zusammenhang mit Sicherheitsrosette 34.101 auf Einbruch RC 3 geprüft.
Ansatz
16 mm
Benutzerkategorie
EN 1906 Klasse 4
Drücker
rechts / links
Funktionsbereich
Brandschutz / Fluchtweg
Marke
Mega
Material
Messing
Oberfläche
matt vernickelt
Produktlinie
623
Vierkantloch
9 mm

Türknopf fest auf Rosette MEGA 37.749 / 34.260

Zink oder Messing matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben

Zum Produkt

Türknopf fest auf Rosette MEGA 37.753 / 34.260

Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben

Zum Produkt

Türknopf fest auf Rosette MEGA 37.754 / 34.260

Zink matt vernickelt, fest montiert auf Drückerrosette, Vierkantloch 9 mm / M12, Aussenrosette mit Gewindenocken Ø 7,5 mm / M5, geprüft nach EN 1906, ohne Schrauben

Zum Produkt

Clips-Rosette MEGA 34.162, 34.165, 34.166, 34.168

Edelstahl matt

Zum Produkt

Verbindungsschraube MEGA M5, mit Sicherungsharz

Stahl vernickelt, Linsensenkkopf, mit Schaft, mit Pozidriv-Kreuzschlitz, für die Rosetten von Drücker-Lochteilen für Fluchttüren mit durchgehender Befestigung

Zum Produkt

Panik-Vierkantstift MSL 5968, 2-teilig

Stahl verzinkt, mit Nut, zu Panik-Einsteckschloss mit geteilter Nuss

Zum Produkt

Sicherheitsrosette MEGA 34.101, für Schutzeinsatz, Widerstandsklasse RC3

Messing gebürstet matt vernickelt, vorgerichtet für Schutzeinsatz, Aussenrosette mit gehärteter Stahlplatte und Gewindenocken M5 x 12 mm für paarweise Verschraubung mit Innenrosette, Schraubenlochdistanz 38 mm, mit 2 Stabilschrauben, ohne Schutzeinsatz

Lieferumfang: 1x Hauptplatte, 1x Gäuse innen/aussen, 1x Platte innen, 2x Senkschraube M4x6mm, 1x Bohrschutzplatte, 1x Montageanleitung

Zum Produkt
