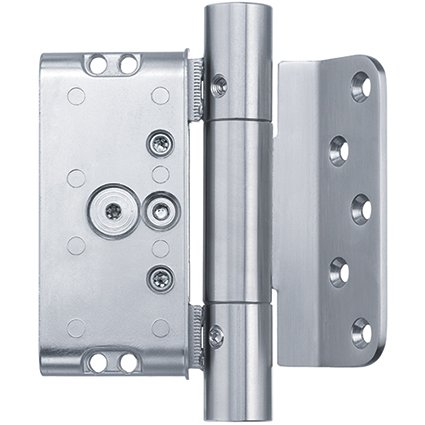

Haustürband ANUBA Duplex 321 für flächenbündig
10.162.01-02 Abbildung = rechts
Haustürband ANUBA Duplex 321 für flächenbündig
10.162.
Bandtasche Zinkdruckguss, Bandrolle, Achsstift und Bandlappen Edelstahl,
mit Delrinlager und Aushängsicherung,
höhenverstellbar - 2 bis + 4 mm, seitenverstellbar ± 2,5 mm,
Andruck - 1 bis + 3 mm, ohne Aushängen des Türflügels,
Tragkraft bei: 2 Band ca. 110 Kilo, 3 Band ca. 130 Kilo, 4 Band ca. 160 Kilo
- Anschlagwerkzeuge siehe 99.141.

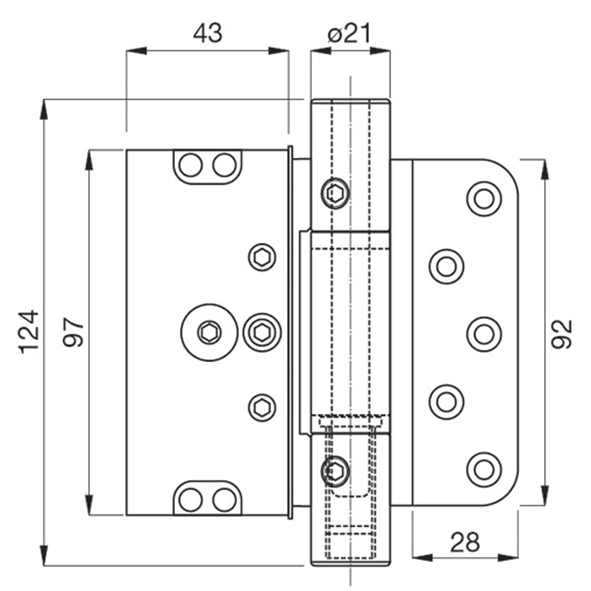

- Bandhöhe
- 124 mm
- Brandschutznorm
- geprüft
- Flügelgewicht max.
- 160 kg
- Grosspackung
- 30
- Marke
- Anuba
- Material
- Edelstahl
- Modell
- DUPLEX 321
- Oberfläche
- matt
- Produktart
- Haustürband
- Rollen-Ø
- 21 mm
Anschlagwerkzeug ANUBA Duplex 321 für Türrahmen
bestehend aus:
Trägerschiene für Türrahmen,
Anschlagklotz für Überschlag 15 mm, Falzluft 4 mm,
Anschlagklotz für Überschlag 15 mm, Falzluft 5 mm,
Frässchablone für Bandtasche einfach
Werkzeuge ANUBA Duplex 321 für Bandtasche
zum Bohren der Löcher für die Befestigung und Einstellung der Bandtasche
Werkzeugsatz bestehend aus:
1 Bohrlehre für die Bandtasche
1 Bohrer Ø 5,9 mm
1 Stiftschlüssel Inbus 4 mm
Anschlagwerkzeug ANUBA Duplex 321, für Türflügel
bestehend aus:
Trägerschiene für Türflügel,
Frässchablone für den Bandlappen,
zum Ausfräsen der Ausnehmung für den Bandlappen,
die Frässchablone eignet sich für Türflügel mit Dichtung im Überschlag,
die Einfrästiefe im Überschlag beträgt 3,5 mm
