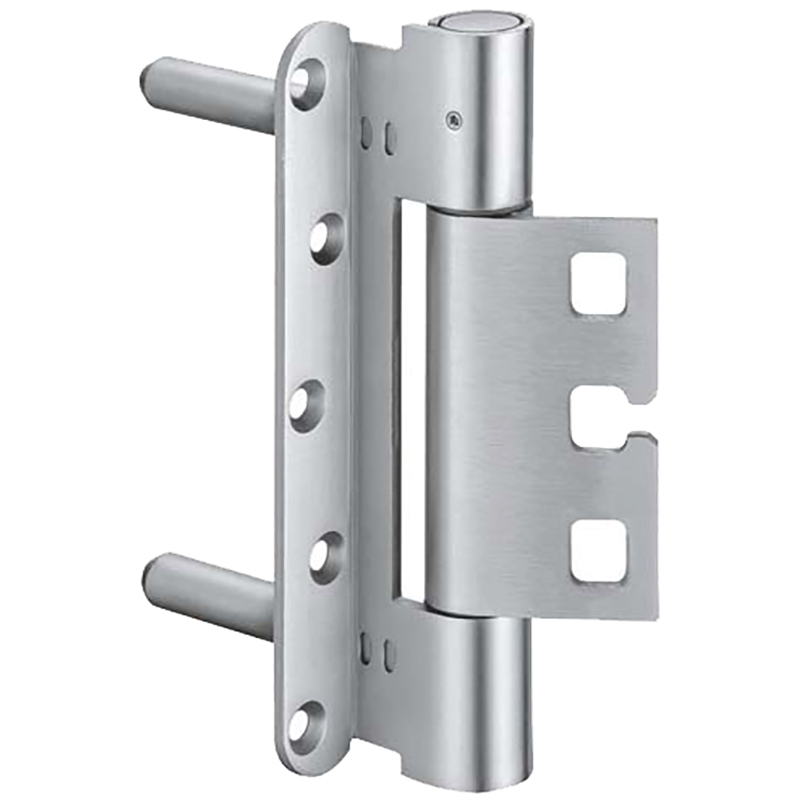

Objektband SIMONSWERK VARIANT VX 7939 S WK MSTS
10.368.36
Objektband SIMONSWERK VARIANT VX 7939 S WK MSTS
10.368.
Edelstahl matt, mit Stiftsicherung und 2 angeschweißten Sicherungszapfen, für gefälzte flächenbündig einschlagende Türen an Holz-, Stahl- und Aluminiumzargen, innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager, Materialstärke 3,5 mm, Anschlagluft 3,5 mm, geeignet zur Anwendung an Feuer- und Rauchschutztüren nach EN 1634-1, vorgerichtet für 3D-Aufnahmeelement VX, Tragkraft bei 2 Band ca. 200 Kilo, ohne Aufnahmeelement
- Aufnahmeelement VX siehe 10.378.
- Schrauben SK Ø 5 x 50 mm siehe 69.010.60
- Universal-Fräsrahmen siehe 99.150.
- Frässchablone siehe 99.156.
- Fräser-Ø 24 mm.
- Die Tragkraft bezieht sich auf eine Türgrösse von 1000 x 2000 mm mit 2 Band.
- Marke
- Simonswerk
- Produktart
- Objektband
- Falzart
- gefälzt
- Brandschutznorm
- geprüft

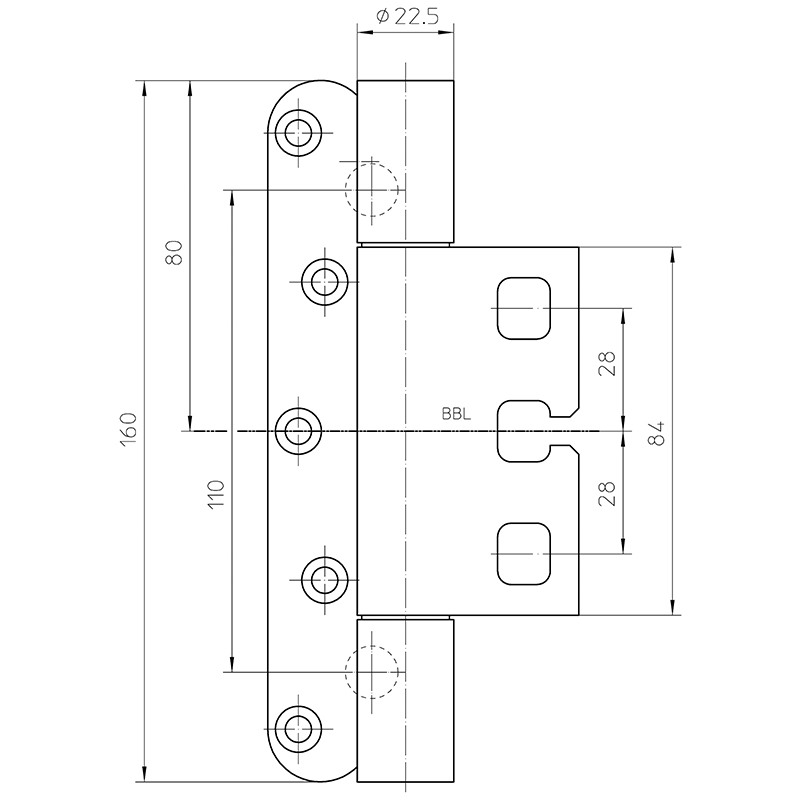

- Rollen-Ø
- 22,5 mm
- Lappenhöhe
- 160 mm
- Lappendicke
- 3,5 mm
- Flügelgewicht max.
- 200 kg
- Modell
- Variant VX
- Material
- Edelstahl
- Oberfläche
- matt
- Fabriknummer
- 5 050902 0 04002
Aufnahmeelement SIMONSWERK VARIANT VX 7501 - 7505 3D
Stahl verzinkt, für gefälzte und ungefälzte Türen an Blockzargen, Blendrahmen und Futterzargen, 3-dimensional stufenlos verstellbar, Seite, Höhe und Andruck ±3 mm, passend zu Objektband Variant VX, ohne Abdeckwinkel,
Lieferumfang:
VX 7501 3D - ohne Befestigungsschrauben
VX 7505 3D - mit Befestigungsschrauben
VX 7502 3D - mit Befestigungsschrauben
Abdeckwinkel SIMONSWERK VX 7560
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 7561
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7531, mit Schrauben
Abdeckwinkel SIMONSWERK VX 7570
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7501, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 7580
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7501 - 7505, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 2570
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 2501, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 2580
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 2501 - 2505 N, ohne Schrauben
Senk-Spanplattenschraube, A2
Edelstahl A2, mit Schaft, mit Torx,
Zulassung ETA-11/0283 für Ø 4 bis 6 mm
Universalfräsrahmen SIMONSWERK
universelle Anschlaghilfe bestehend aus:
1 Universalrahmen und 1 Spannvorrichtung
