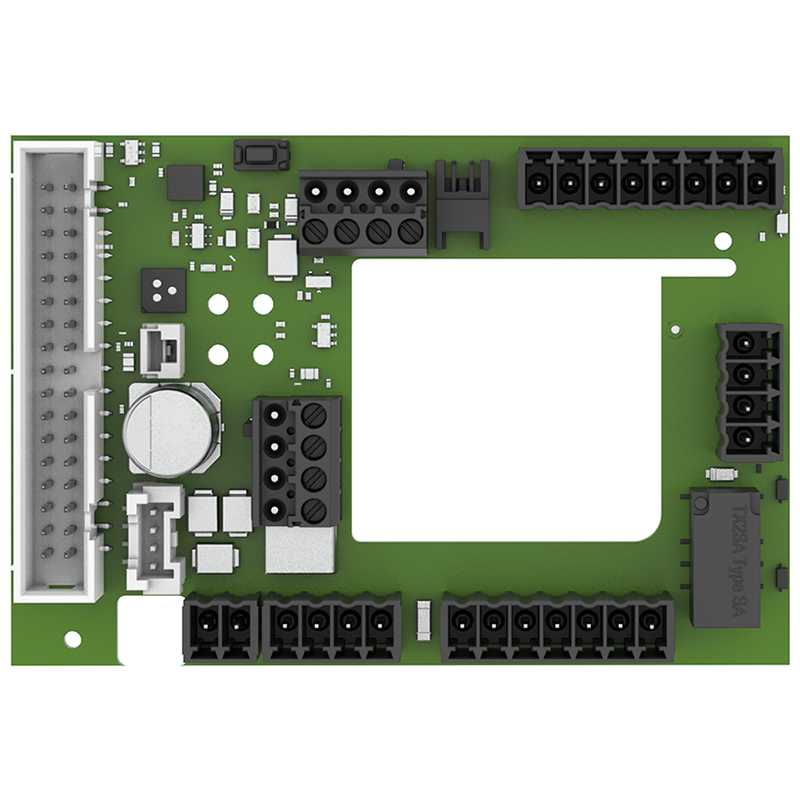

ED-Anschlussplatine-CAN DORMAKABA ED 100 / ED 250

13.052.75

ED-Anschlussplatine-CAN DORMAKABA ED 100 / ED 250

13.052.

Die ED-Anschlussplatine-CAN beinhaltet den MotionIQ Controller und stellt den CAN-Anschluss für die M A01 Sensoren bereit. Eine RGB-LED-Funktionsanzeige zeigt den aktuellen Betriebszustand und evtuelle Störungen an. Die Parametrierung erfolgt über die Bedienschnittstelle des ED-Antriebs. Neben dem CAN-Anschluss für die Radarsensoren M A01 stehen weitere Anschlüsse zur Verfügung

Anschlüsse:

  1. Verriegelung, z.B. SVP
  2. Rauchmelder, z.B. RM-ED
  3. Not-Aus, Abschaltung Antriebsfunktion
  4. Anschlussbuchse RS232 (Anschluss ED-Steuerung)
  5. Anschluss Flachbandkabel zur ED-Steuerung
  6. Anschlussklemme CAN-Anschlusskabel Radarsensoren
  7. Sicherheitssensoren Bandseite und Bandgegenseite
  8. Signaleingänge für Zutrittskontrolle, Impuls aussen und Impuls innen
  • Die im ED vorhandene konventionelle Anschlussplatine wird gegen die ED-Anschlussplatine-CAN ausgetauscht.
Marke
DormaKaba
