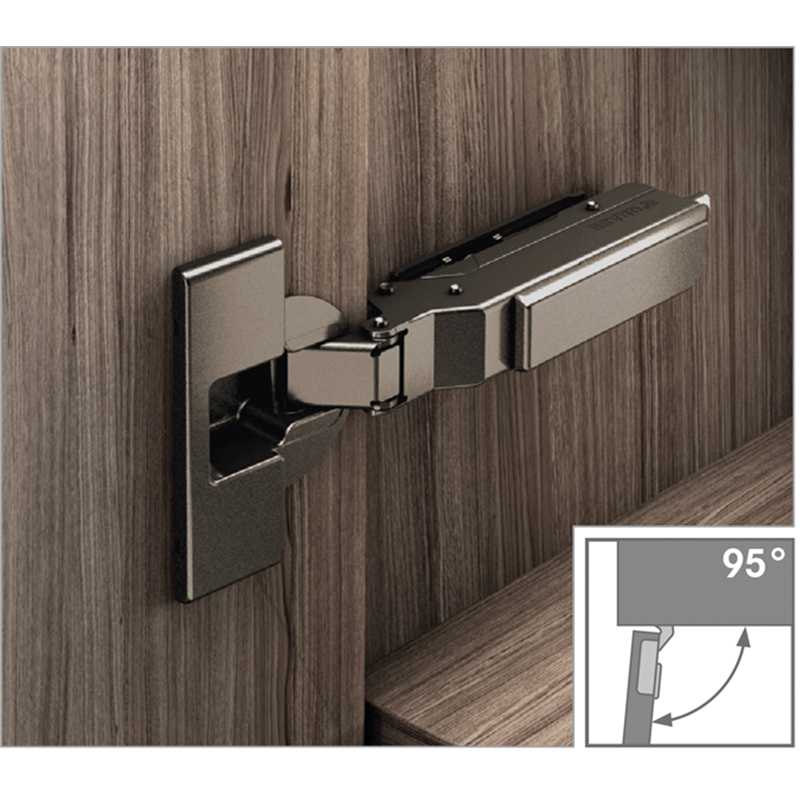

Charnière invisible GRASS® Tiomos 95° Click-on, image de perçage 45 / 9,5, pour portes épaisses max. 36 mm
Illustration avec caches protecteurs pour bras de charnière et boîtier de charnière. A commander séparément.
Charnière invisible GRASS® Tiomos 95° Click-on, image de perçage 45 / 9,5, pour portes épaisses max. 36 mm
44.023.
Acier noir, boîtier à visser, technologie d'amortisseur invisible intégrée dans le bras de charnière et réglage possible sans outil de trois niveaux de puissance, réglage en hauteur ± 2,5 mm, réglage en profondeur + 3 / - 2 mm, réglage latéral ± 2 mm, épaisseur de porte max. 28 mm, sans caches protecteurs, sans plaque de base
- Plaques de base, voir 44.086.25-28
- Protection à clipser Tiomos, voir 44.096.21
- Bague d'écartement GRASS pour portes fines, voir 44.096.25
- Vis pour boîtier à visser TF Ø 3,5 mm.
- Marque
- Grass
- Type de produit
- Charnière pour portes épaisses
- Type de charnière
- Charnière d'angle
- Angle d'ouverture
- 95°
- Coudage
- 3 Degré
- Gabarit de perçage
- 45 / 9,5
- Type de montage
- A visser
- Absorption
- avec
- Ressort
- avec
- Gamme de produits
- Tiomos
- Matériau
- Acier
- Finition
- night
- Numéro d'usine
- F028139138
Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D avec vis Euro prémontées
Acier noir, fixation 4 points avec vis Euro prémontées, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée
Protection à clipser GRASS® Tiomos
pour un montage simple et sans outil, empêche le décrochage involontaire de charnières d'armoire, convient aux charnières invisibles standard
Bague d'écartement GRASS® pour portes fines, pour charnières Tiomos
permet l'utilisation de charnières standard pour les portes minces, montage facile, empilable sur 2 hauteurs
Éjecteur GRASS® Tipmatic Pin
Plastique RAL 7036, gris platine, ouverture des portes par léger effleurement de la façade, angle d'ouverture, agréable, grande zone de capture de l'aimant, fermeture fiable des portes, compensation du jeu de façade de 2,5 à 5,5 mm par réglage intégré, autobloquant et sans outil de la profondeur, montage à l'avant du caisson ou à l'aide d'un adaptateur,
ensemble se compose de: éjecteur, plaque adhésive, plaque à visser et vis,
sans adaptateur
