Plaque intérieure GLUTZ 6146 Secaport, pour plaque extérieure de sécurité ES 1
18.730.31-38
Plaque intérieure GLUTZ 6146 Secaport, pour plaque extérieure de sécurité ES 1
18.730.

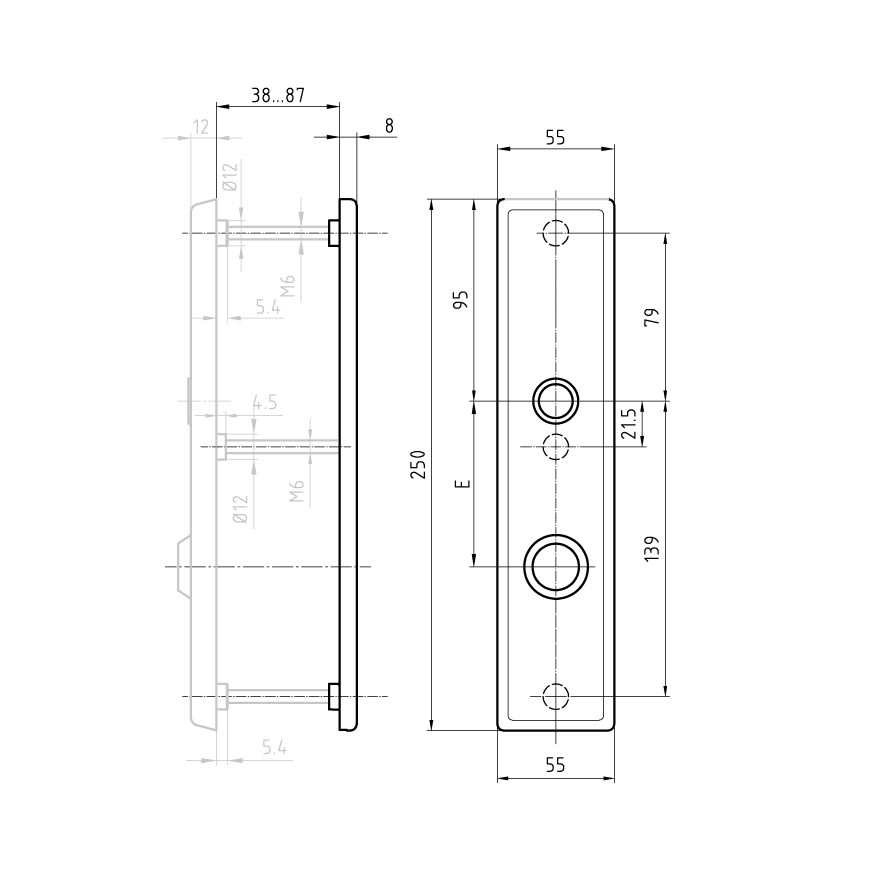

Plaque de base en acier galvanisé avec 3 trous de vis M6, avec protection à clipser en inox mat, guidage 16 mm pour poignée avec Ø de collet 20 mm,
centre du trou de vis supérieur jusqu'au centre du guidage de
poignée 79 mm, sans jeu de vis
- Pour la poignée avec Ø de collet 20 mm, voir 02.002. à 02.058.
- Pour la plaque extérieure de sécurité ES 1, voir 18.730.11-19
- Set de vis M6, voir 18.730.84-89
- Pour le gabarit de perçage, voir 99.064.
- Marque
- Glutz
- Finition
- mat
- Matériau
- acier inoxydable
- Forme
- angulaire
- Type
- Plaque
- Longueur
- 250 mm
- Largeur
- 55 mm
- Embout
- 16 mm
- Classe de résistance
- ES1 / RC2
- Promotion
- Liquidation
Plaque extérieure de sécurité GLUTZ 6150.2S / 6152.2S Secaport, préparée pour rosace de sécurité, ES 1 selon DIN 18257, WK 2 selon ENV 1627
Inox mat, avec guidage 16 mm pour poignée avec Ø de collet 20 / 22 mm ou avec estampage ovale pour montage fixe de boutons,
avec plaque de protection d'alésage durcie et raccords filetés M6 x 5,4 mm pour vissage par paire avec plaque intérieure,
centre du trou de vis supérieur jusqu'au centre du guidage de
poignée 79 mm, sans rosace de sécurité, sans jeu de vis
Set de vis GLUTZ M6, ES1
Acier zingué, 3 vis Torx, avec rondelle, convient à Glutz 5430S,6150S, 5472-5474/52102-52104
Gabarit de perçage
En acier zingué, pour rosaces et entrées,
distance réglable de 55 à 94 mm, avec notice
