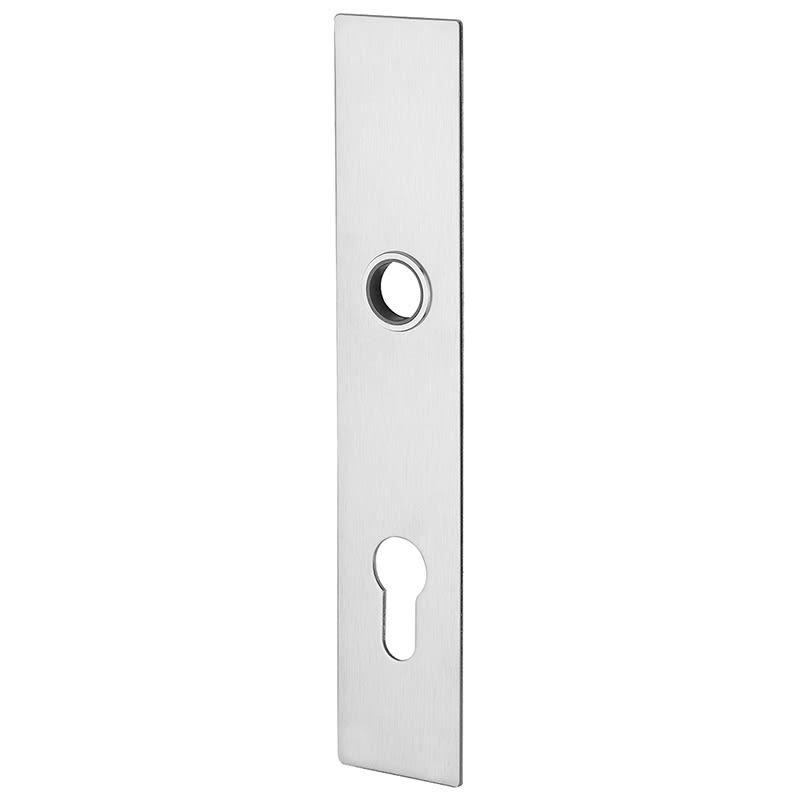

Plaque extérieure Glutz 52135

18.731.

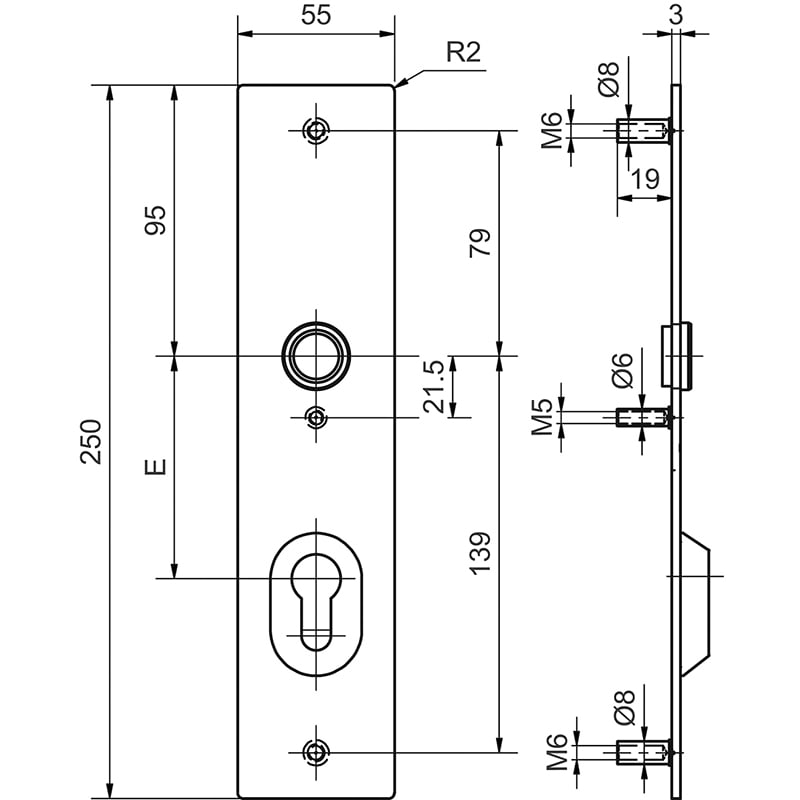

Inox mat, avec guide 16 mm pour béquilles avec col Ø 20 mm, avec ergots filetés M5/M6 x 19 mm pour vissage par paire avec plaque intérieure, milieu du trou de vis supérieur jusqu'au milieu du guide de béquille 79 mm, sans vis.

Remarque : en cas d'utilisation avec la plaque intérieure 58610, des vis de stabilisation 2x M6 et 1x M5 sont nécessaires.

Pour la poignée avec Ø de collet 20 mm, voir 02.002. à 02.058.
Pour la plaque intérieure, voir 18.730.30-48
Pour les vis, voir 67.066.09-50
Pour le gabarit de perçage, voir 99.064.
Avec rosace de protection départ usine.

Marque: Glutz
Finition: mat
Matériau: acier inoxydable
Forme: angulaire
Type: Plaque
Longueur: 250 mm
Largeur: 55 mm
Épaisseur: 3 mm
Embout: 16 mm

	glide vers l'intérieur (6) glide easyfix (5)	PZ (4) RZ (6) sans trou (1)	- (1) 74 (2) 78 (4) 92 (2) 94 (2)	250 (11)	55 (11)	3 (11)	16 (11)	52135.0 (1) 52135.2 (6) 52135.3 (4)
18.731.00 Pièce	glide vers l'intérieur	sans trou	-	250	55	3	16	52135.0
18.731.01 Pièce	glide vers l'intérieur	RZ	78	250	55	3	16	52135.2
18.731.02 Pièce	glide vers l'intérieur	RZ	74	250	55	3	16	52135.2
18.731.03 Pièce	glide easyfix	RZ	78	250	55	3	16	52135.2
18.731.04 Pièce	glide easyfix	RZ	74	250	55	3	16	52135.2
18.731.07 Pièce	glide vers l'intérieur	RZ	94	250	55	3	16	52135.2
18.731.08 Pièce	glide easyfix	RZ	94	250	55	3	16	52135.2
18.731.11 Pièce	glide vers l'intérieur	PZ	78	250	55	3	16	52135.3
18.731.13 Pièce	glide easyfix	PZ	78	250	55	3	16	52135.3
18.731.17 Pièce	glide vers l'intérieur	PZ	92	250	55	3	16	52135.3
18.731.18 Pièce	glide easyfix	PZ	92	250	55	3	16	52135.3
