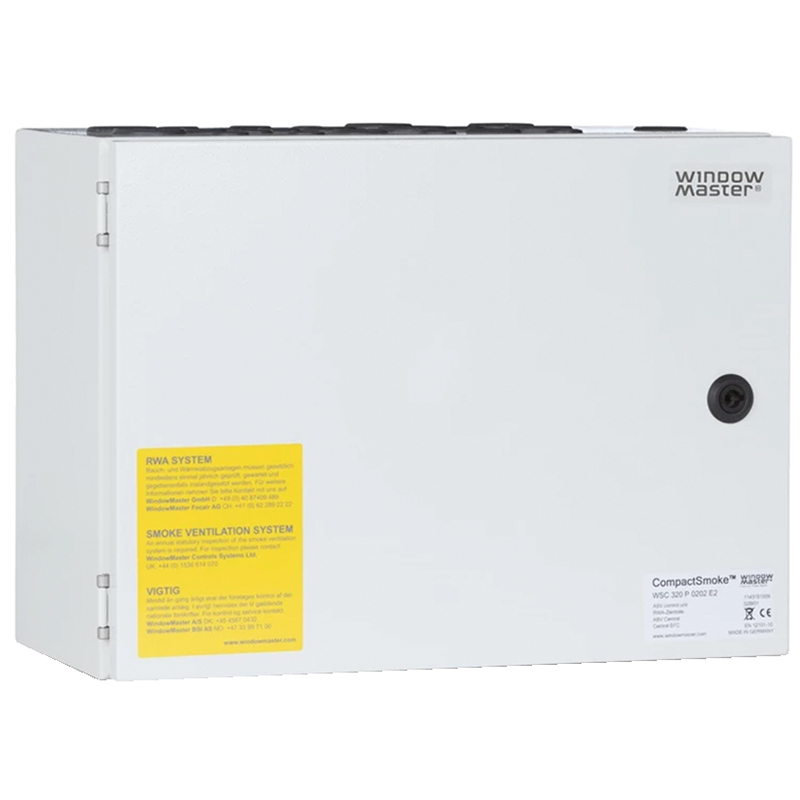

Centrale EFC WINDOWMASTER WSC 310 / 320 PLUS

26.060.11

Centrale EFC WINDOWMASTER WSC 310 / 320 PLUS

26.060.

Centrale EFC pour l'évacuation des fumées et de la chaleur
Centrale compacte d'EFC WSC 310 PLUS ou WSC 320 PLUS pour la commande 24 V DC des entraînements de fenêtres avec une consommation totale de courant de 10A ou 20A pour la fonction d'évacuation des fumées combinée à une ventilation quotidienne. Les centrales sont adaptées aux bâtiments de petite et moyenne taille, ainsi qu'aux parties de bâtiment telles que les cages d'escalier et restaurants

Écran tactile
La centrale est dotée d'un écran tactile LCD 2½" avec un menu clair, permet une configuration, une mise en service et une maintenance sans problème - même sans ordinateur. Les éventuelles pannes sont affichées en détail, ce qui facilite le dépannage

Type de moteur / nombre de vitesses
La centrale dispose jusqu'à trois vitesses d'entraînement différentes:
a) pour les entraînements standard ± 24 V DC - 1 vitesse (EFC)
b) pour les entraînements MotorLink® - 2 vitesses (EFC / commande manuelle)
c) pour les entraînements MotorLink® et la communication par bus - 3 vitesses (EFC / commande manuelle / automatique)

Types de vitesse
EFC : pleine puissance d'entraînement en cas d'EFC et de fonctions de sécurité. La fonction EFC a la priorité, toujours la priorité la plus élevée
Commande manuelle: une vitesse rapide et silencieuse pour les commandes de ventilation manuelles
Automatique: une vitesse lente et presque silencieuse pour les commandes automatiques commandes de ventilation

Câblage réduit
La centrale utilise une technologie de bus pour l'ensemble du câblage des postes de commande EFC, des détecteurs de fumée et des boutons-poussoirs de ventilation. Cela permet, par rapport aux autres EFC des frais de câblage nettement réduits

Évacuation des fumées en fonction de la direction du vent
La centrale EFC peut être paramétrée de manière à ce que l'ouverture et la fermeture des fenêtres se fasse en fonction de la direction et de la vitesse du vent. Ainsi il est possible de commander les clapets / fenêtres d'évacuation des fumées et de la chaleur en fonction de la direction du vent sans avoir à acheter de modules supplémentaires.

Communication par BUS
La commande de ventilation est également disponible par communication BUS KNX, BACnet IP ou BACnet
MS/TP avec, par exemple, NV Comfort® ou NV Advance®.

Tension d'entrée: 230 V AC ±10 %
Tension de sortie: 24 V DC
Indice de protection IP: IP54
Alimentation de secours: >72 h
Couleur: blanc trafic RAL 9016
Type de Bus: BacNet, KNX, ModBus

L x l x H: 300 x 400 x 120 mm (WSC 310)

L x l x H: 300 x 400 x 210 mm (WSC 320)



Contenu de la livraison:

Centrale EFC WSC 310 / 320 Plus

Module final WSA 432

WSA 501 (résistances de 10k ohm, 10 pièces)
WSA 510 Module terminal pour entraînement (WSC 310/320 0202 : 2 pièces / WSC 320 1012 : 10 pièces)
2 batteries de secours: WSC 310 avec WSA 007 / WSC 320 avec WSA 012

  • Transmission par chaîne, voir 26.062. et 26.063.
  • Accessoires, voir 26.065. et 26.066.
  • Autres finitions en usine.
  • Sous réserve de modifications techniques.
