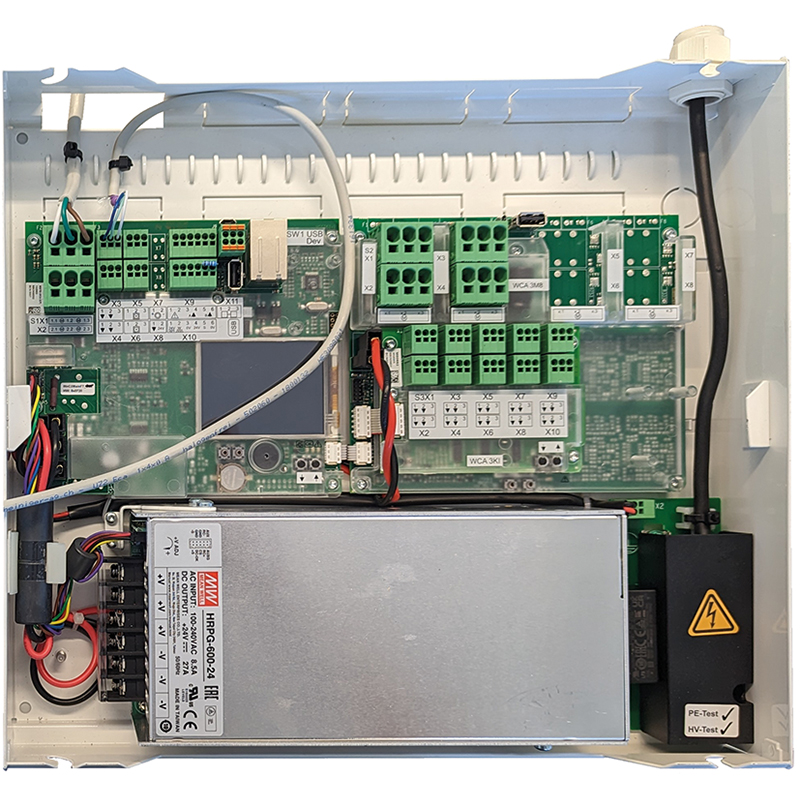

Appareil de contrôle WINDOWMASTER MotorController WCC 320 PLUS articles en location

40.041.21

Appareil de contrôle WINDOWMASTER MotorController WCC 320 PLUS articles en location

40.041.

Conçu pour le contrôle simple et rapide du fonctionnement des entraînements électriques

Contrôle de la ventilation naturelle, pour la commande d'entraînements standard ± 24 V DC et d'entraînements MotorLink® pour la fonction "aération quotidienne", le MotorController commande (ouvre/ferme) les entraînements de fenêtre à l'aide du signal du ou des composants raccordés, par ex. bouton-poussoir d'aération (panneau de commande), capteur d'ambiance, capteur de fragrance ou commande BUS, il est recommandé de raccorder un bouton-poussoir d'aération lorsque des capteurs et d'autres éléments de commande sont raccordés, afin qu'un utilisateur puisse à tout moment commander les signaux via le bouton-poussoir d'aération et ouvrir et fermer lui-même les fenêtres lorsqu'il souhaite plus ou moins d'air frais, peut être étendu avec une carte Bus avec interface pour KNX, BACnet IP/MSTP et MODBUS TCP/RTU, avec écran tactile intégré pour la configuration, le MotorController peut également commander des entraînements de verrouillage avec/sans MotorLink®, est adapté aux bâtiments de petite et moyenne taille, ainsi qu'aux parties de bâtiment telles que les cages d'escalier et les restaurants

Tension d'entrée: 230 V AC ±10 %
Tension de sortie: 24 V DC

Indice de protection IP: IP20
Couleur: blanc RAL 9010
Type de Bus: BacNet, KNX, ModBus

L x l x H: 355 x 320 x 176 mm

Contenu de la livraison: Unité de contrôle WCC 310 / 320, avec câble d'alimentation 230 V et préparé pour le raccordement de moteurs de fenêtres, avec bouton-poussoir installé sur le boîtier

  • Contrôleur de moteur WCC 320 Plus voir 26.060.71
  • Transmission par chaîne, voir 26.062. et 26.063.
  • Accessoires, voir 26.065. et 26.066.
  • Autres finitions en usine.
  • Sous réserve de modifications techniques.
Courant de sortie
20 A
entrées
12
lignes de motorisation
10
Marque
Windowmaster
Numéro d'usine
WCC 320 P 1012 LEIHARTIKEL
