Equerre SIMPSON AE

63.102.72-75

63.102.

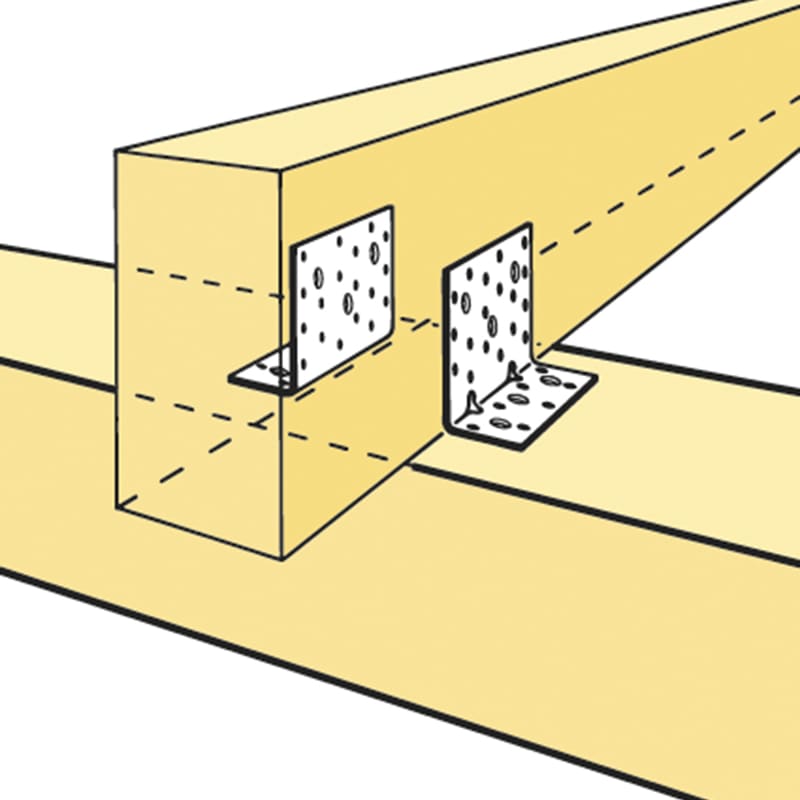

Tôle d'acier galvanisé à chaud, utilisé pour les raccords bois/bois ou pour la fixation de constructions en bois au béton, à l'acier ou à la maçonnerie, les goujons d'ancrage M12 peuvent être utilisés pour la fixation sur le béton

Equerre 63.102.72 sans renforcement à nervures.
Pour les vis et les pointes d'ancrage, voir 63.232. à 63.236.
Pour les goujons d'ancrage, voir 67.402.

Dimension A: 90 mm
Dimension B: 48 mm
Finition: zingué au feu
Marque: Simpson Strong Tie
Matériau: Tôle d’acier
Ø du trou de boulon: 13 mm
Ø trou de clou: 5 mm
Type: Ae
Type de produit: Équerre

3 exécutions

	90 (3)	48 (3)	48 (1) 76 (1) 116 (1)	13 (3)	5 (3)	Ae (3)	Tôle d’acier (3)	zingué au feu (3)
63.102.72 \| Pack 100 ST Pièce	90	48	48	13	5	Ae	Tôle d’acier	zingué au feu
63.102.73 \| Pack 100 ST Pièce	90	48	76	13	5	Ae	Tôle d’acier	zingué au feu
63.102.75 \| Pack 50 ST Pièce	90	48	116	13	5	Ae	Tôle d’acier	zingué au feu
