Pied d'appui SIMPSOn PIG
63.212.07
prev
next
Pied d'appui SIMPSOn PIG
63.212.

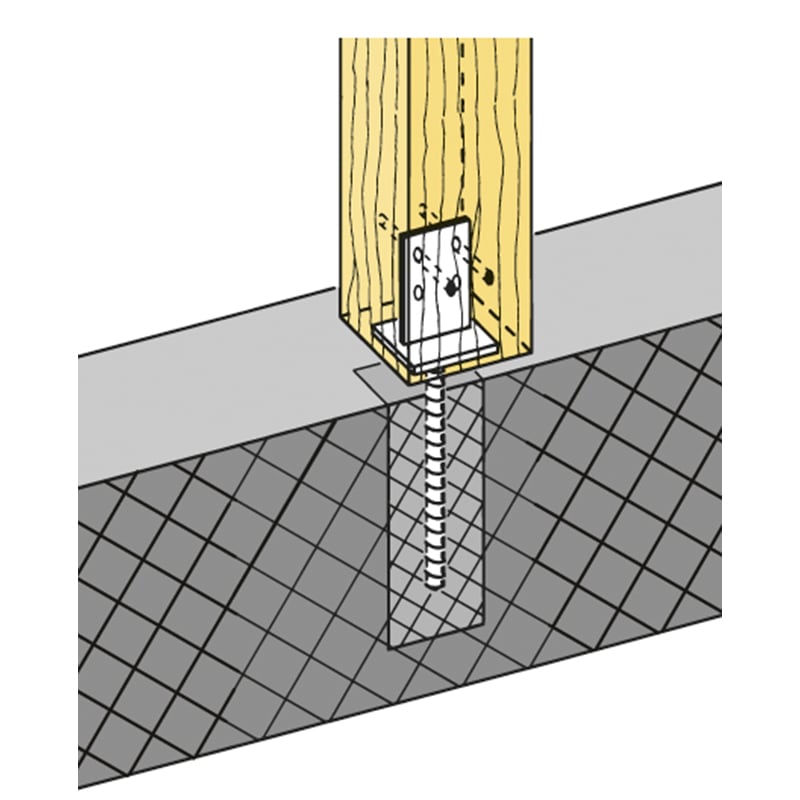

Acier galvanisé à chaud, peut absorber des forces de pression, de traction et horizontales, raccordement au bois avec un tourillon Ø 8 mm, la distance entre la plaque de pression et le béton ne doit pas dépasser 50 mm
- Pour les tourillons Ø 8 mm, voir 63.224.06-17

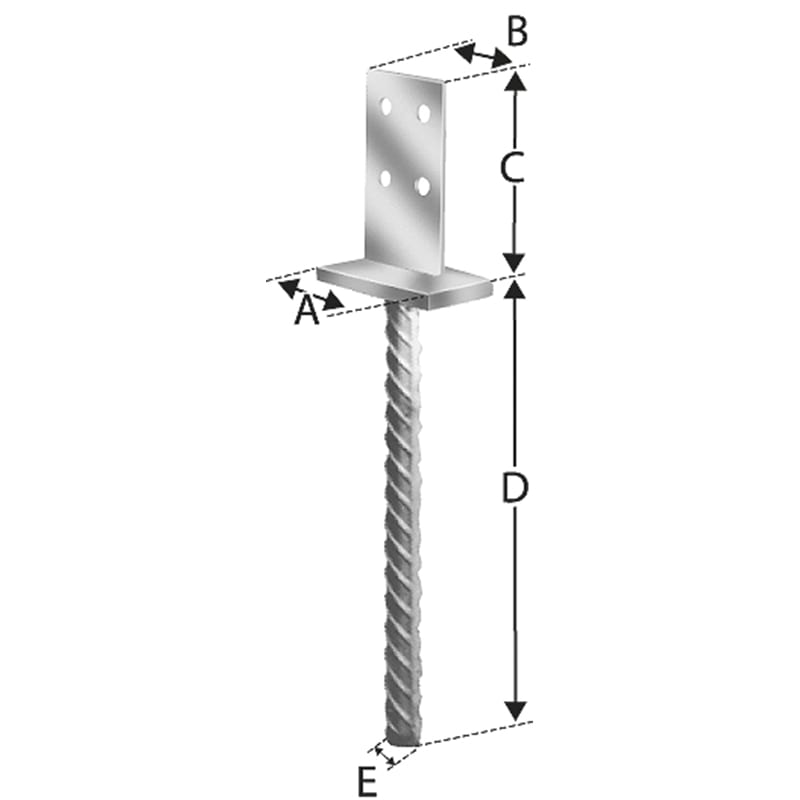

- Dimension A
- 90 mm
- Dimension B
- 60 mm
- Dimension C
- 110 mm
- Dimension D
- 260 mm
- Dimension E
- 20 mm
- Finition
- zingué au feu
- Marque
- Simpson Strong Tie
- Matériau
- Acier
- Ø de perçage
- 8,5 mm
- Type de produit
- Support de poteau
Tourillon
Acier galvanisé, pour raccords de pièces en acier entaillées dans le bois, p. ex. solives transversales, pieds d'appui ou pour raccords bois-bois, l'alésage dans le bois doit correspondre au diamètre nominal du tourillon
