Pied d'appui SIMPSON PVD
63.216.14-16
Pied d'appui SIMPSON PVD
63.216.
Acier galvanisé à chaud, à visser, le raccordement des appuis s'effectue avec des pointes d'ancrage CNA Ø 5 mm ou à des fins constructives avec un boulon ou des tourillons Ø 12 mm
- Pour les tourillons Ø 12 mm, voir 63.224.46-60
- Pour les vis et les pointes d'ancrage, voir 63.232. à 63.236.
- Trous dans le plancher plaque Ø 12 mm.
- Une largeur de clé 30 mm est nécessaire pour le réglage.

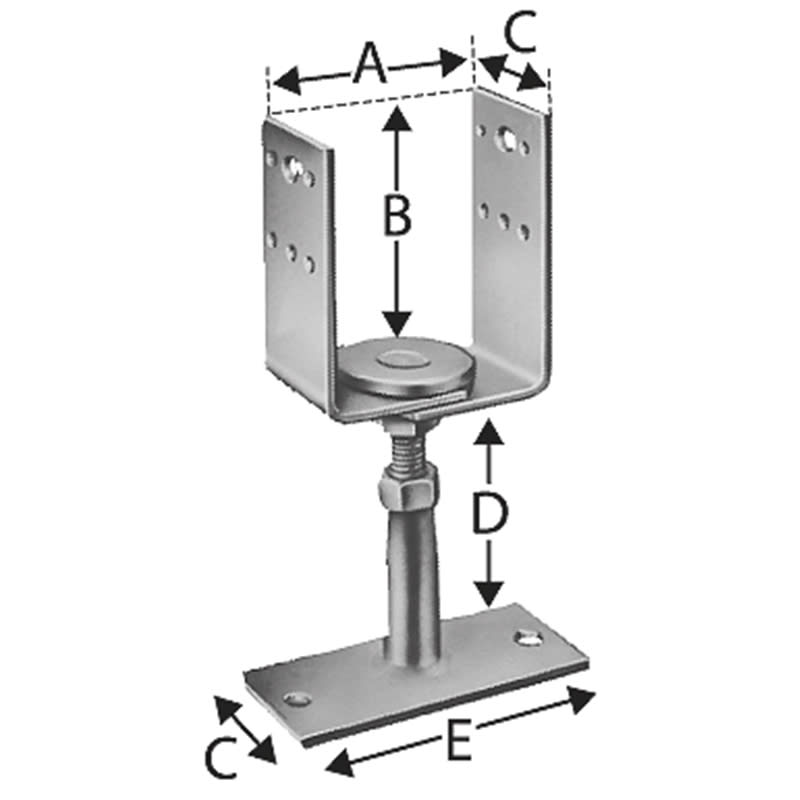

- Dimension B
- 120 mm
- Dimension D
- 136 - 189 mm
- Finition
- zingué au feu
- Marque
- Simpson Strong Tie
- Matériau
- Acier
- Ø de perçage
- 12 mm
- Ø du trou de boulon
- 13,5 mm
- Ø trou de clou
- 5 mm
- Plaque inférieure
- 160 x 70 mm
- Type de produit
- Support de poteau
Tourillon
Acier galvanisé, pour raccords de pièces en acier entaillées dans le bois, p. ex. solives transversales, pieds d'appui ou pour raccords bois-bois, l'alésage dans le bois doit correspondre au diamètre nominal du tourillon
Vis pour connecteurs SIMSPON CSA
Acier galvanisé, avec Torx T 20, avec tête demi-ronde, spécial pour raccords tôle d'acier/bois, l'embout parfaitement adapté de la tige sous la tête de vis garantit une transmission exacte
Pointes d'ancrage SIMPSON CNA
Acier galvanisé, pour la fixation de connecteurs pour bois, l'embout conique de la tige sous la tête de clou garantit une transmission exacte avec les raccords tôle d'acier/bois/clou
