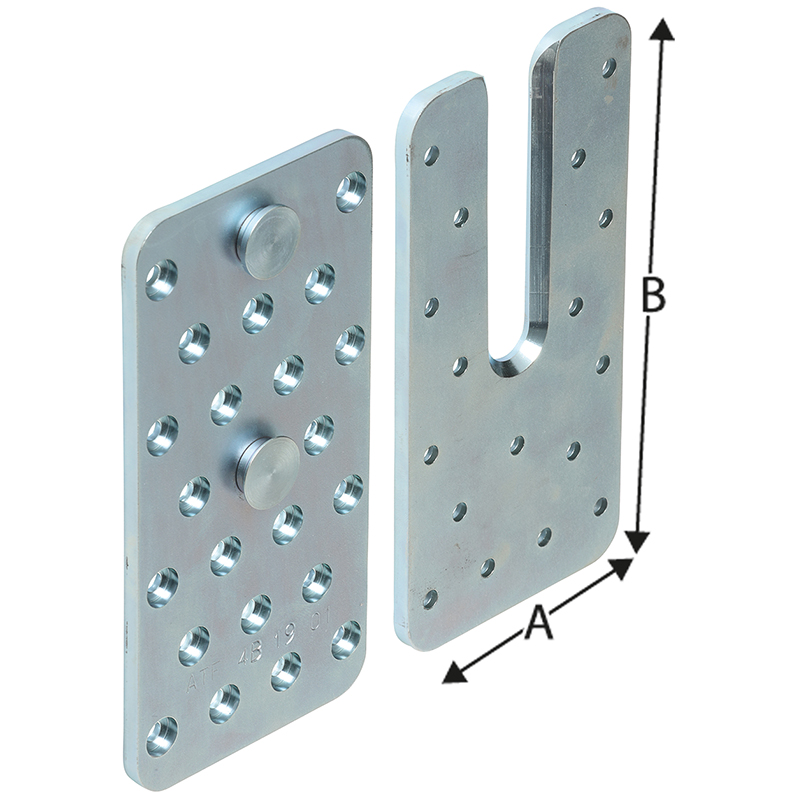

Connecteur SIMPSON ATFN

63.146.24-36

63.146.

Acier galvanisé bleu, 2 pièces, pour les raccords cachés d'un support secondaire à un support principal et à des appuis, épaisseur de plaque 5 mm, approbation ETA-07/0245

Pour le vis CSA Ø 5 x 50 mm, voir 63.232.30
Pour les pointes d'ancrage CNA Ø 4 x 60 mm, voir 63.236.22
Pour les gabarits de fraisage et de montage, voir 99.763.

Épaisseur: 5 mm
Finition: galvanisé
Marque: Simpson Strong Tie
Matériau: Acier
Type de produit: Connecteur

5 exécutions

	55 (3) 75 (2)	110 (1) 150 (2) 190 (2)	5 (5)	80 x 140 (1) 80 x 180 (1) 80 x 220 (1) 100 x 180 (1) 100 x 220 (1)	Acier (5)	galvanisé (5)
63.146.24 \| Pack 20 ST Pièce	55	110	5	80 x 140	Acier	galvanisé
63.146.25 \| Pack 20 ST Pièce	55	150	5	80 x 180	Acier	galvanisé
63.146.26 \| Pack 20 ST Pièce	55	190	5	80 x 220	Acier	galvanisé
63.146.35 \| Pack 10 ST Pièce	75	150	5	100 x 180	Acier	galvanisé
63.146.36 \| Pack 10 ST Pièce	75	190	5	100 x 220	Acier	galvanisé

Pointes d'ancrage SIMPSON CNA

Acier galvanisé, pour la fixation de connecteurs pour bois, l'embout conique de la tige sous la tête de clou garantit une transmission exacte avec les raccords tôle d'acier/bois/clou

Vers le produit

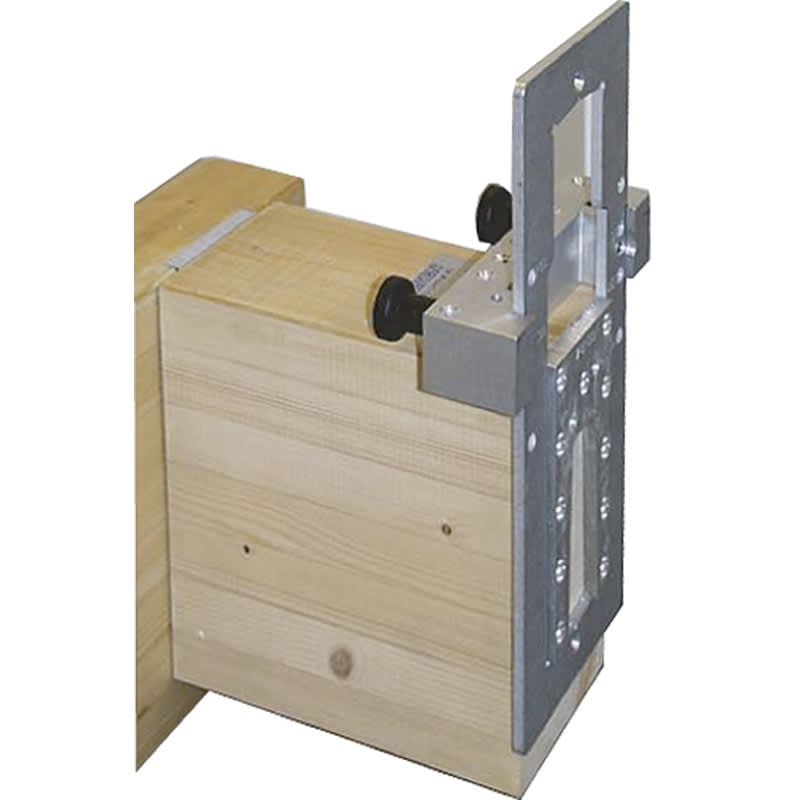

Gabarit de fraisage / montage SIMPSON pour connecteurs ATF

Gabarit permettant le fraisage précis du profil d'assemblage horizontal et vertical sur le support principal et secondaire dans le cas d'un raccord sans joints. Fraise à rainurer Ø 20 mm, bague de copiage Ø 30 mm, profondeur de fraisage maximale: 10 mm.

Vers le produit
