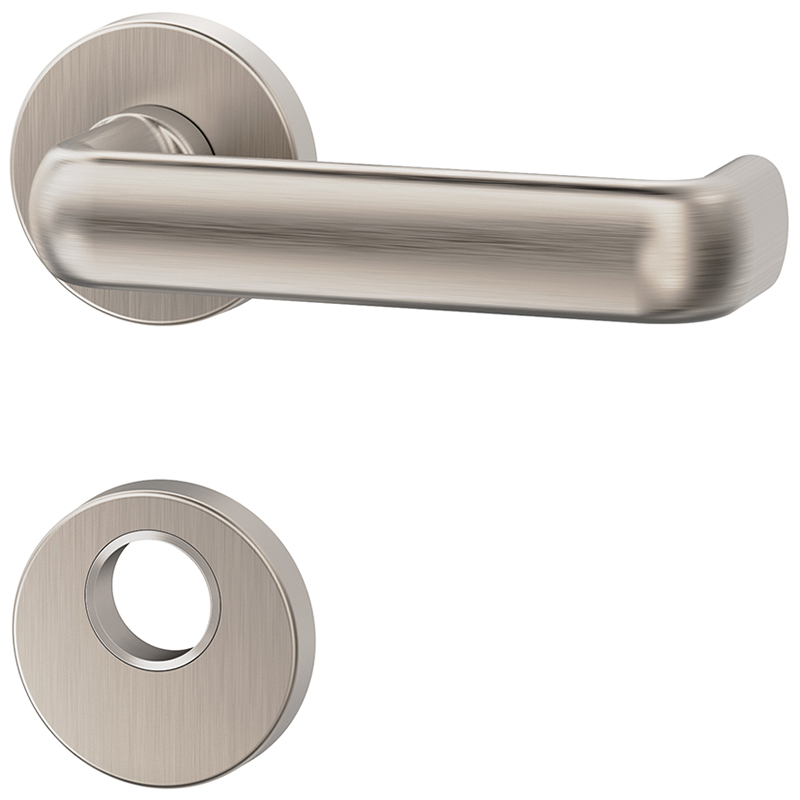

Béquille de porte pour issue de secours MEGA 33.603 / 34.260
17.194.42-44 avec 18.710.06, figure = droite
Béquille de porte pour issue de secours MEGA 33.603 / 34.260
17.194.
Poussoir-trou en laiton mat nickelé, sur rosace de poignée poignée extérieure fixe sur rosace, poignée intérieure avec fermeture à baïonnette, acier inox, avec ressort de rappel, trou carré 9 mm, rosace intérieure avec ergot de guidage Ø 7,5 mm, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 179, testé selon EN 1906, sans vis
Poignée: 121 mm
Ecartement: 65 mm
- Rosette à clipser voir 17.195.91
- Rosette de sécurité voir 18.710.06
- Garniture de rosace avec bouton de porte voir 17.194.
- Tige carrée 9 mm voir 17.285.75-79
- Vis M5 voir 17.196.10-20
- La rosace de poignée 34.260 a été testée en relation avec la rosace de sécurité 34.101 pour l'effraction RC 3.
- Cat. utilisat.
- EN 1906 Classe 4
- Embout
- 16 mm
- Finition
- mat nickelé
- Fonction
- Protection contre les incendies / Issue de secours
- Gamme de produits
- 603
- Marque
- Mega
- Matériau
- Laiton
- Poignée
- droite / gauche
- Trou carré
- 9 mm
Bouton de porte fixe sur rosace MEGA 37.749 / 34.260
Zingué ou laiton nickelé mat, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Bouton de porte fixe sur rosace MEGA 37.753 / 34.260
Zingué mat nickelé, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Bouton de porte fixe sur rosace MEGA 37.754 / 34.260
Zingué mat nickelé, montage fixe sur rosace de poignée, trou carré 9 mm / M12, rosace extérieure avec ergot fileté Ø 7,5 mm / M5, testé selon EN 1906, sans vis
Vis de raccordement MEGA M5, avec frein filet
acier nickelé, tête goutte de suif, sans tige, avec empreinte cruciforme Pozidriv, pour des rosaces de poignée femelle pour pour portes d'évacuation avec fixation traversante
Tige carrée MSL anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Rosace de sécurité MEGA 34.101, pour plaque de protection, Classe de résistance RC3
laiton brossé mat nickelé, pré-orienté pour plaque de protection, rosace extérieure avec plaque d'acier durci avec raccords filetés M5 x 12 mm pour vissage par paire avec rosace intérieure, distance entre les trous de vis 38 mm, avec 2 vis stabil, sans plaque de protection
Accessoires fournis: 1x panneau principal, 1x boîtier intérieur/extérieur, 1x panneau intérieur, 2x vis à tête fraisée M4x6mm, 1x plaque de protection contre le perçage, 1x instructions de montage
