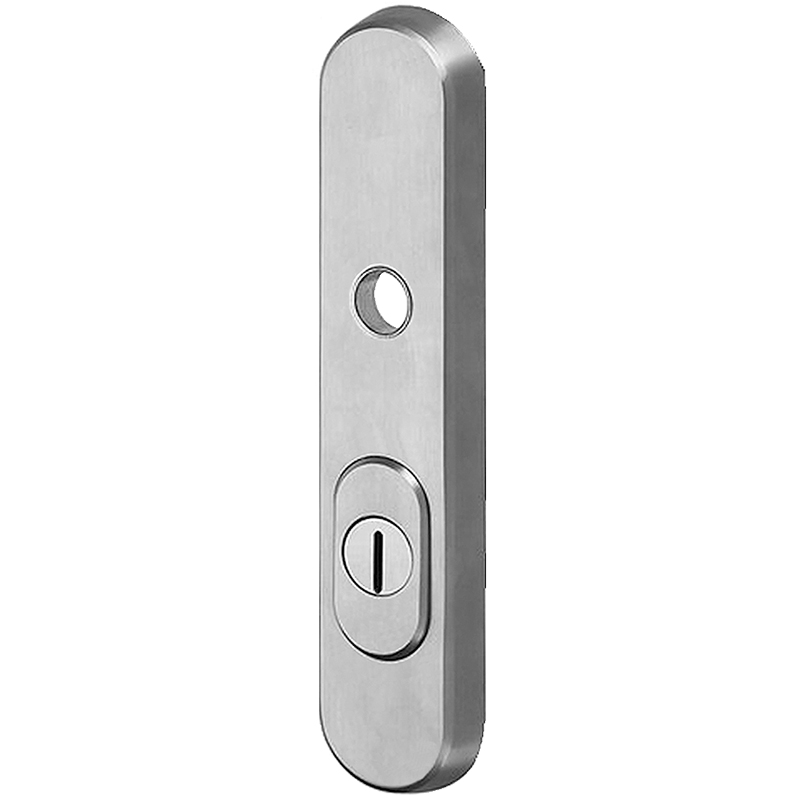

Plaque extérieure de sécurité GLUTZ 5466 Secaport, préparée pour blindage de cylindre, ES 3 selon DIN 18257, WK 4 selon ENV 1627
18.734.11-16 avec 18.734.51-74
Plaque extérieure de sécurité GLUTZ 5466 Secaport, préparée pour blindage de cylindre, ES 3 selon DIN 18257, WK 4 selon ENV 1627
18.734.
Inox massif mat, avec guidage 16 mm pour poignée avec Ø de collet 20 mm ou avec estampage ovale pour montage fixe de boutons,
avec plaque de protection d'alésage en acier trempé reliée de manière fixe, qui couvre toute la surface de la plaque extérieure,
avec 2 raccords filetés M8 x 30 mm et 1 raccord fileté M6 x 6 mm pour vissage par paire avec plaque intérieure,

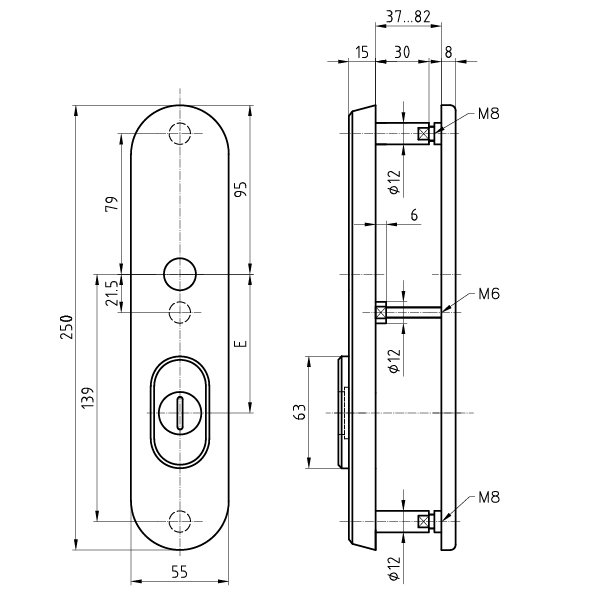

centre du trou de vis supérieur jusqu'au centre du guidage de
poignée 79 mm, sans blindage de cylindre, sans jeu de vis
- Pour la poignée avec Ø de collet 20 mm, voir 02.002. à 02.058.
- Boutons de porte pour montage fixe de boutons, voir 02.182. et 02.186.
- Blindage de cylindre RZ, voir 18.734.51-74
- Pour le jeu de vis, voir 18.734.84-89
- Pour la plaque intérieure, voir 18.736.31-47
- Pour le gabarit de perçage, voir 99.064.
- Marque
- Glutz
- Finition
- mat
- Matériau
- acier inoxydable
- Forme
- ronde
- Type
- Plaque
- Découpe
- RZ
- Longueur
- 250 mm
- Largeur
- 55 mm
- Épaisseur
- 15 mm
- Classe de résistance
- ES3 / RC4
Set de vis GLUTZ pour ES2 / ES3
En acier inoxydable, tête fraisée à six pans creux, M6 / M8
Plaque intérieure GLUTZ 5435 / 5436 / 5437 Secaport, pour plaque extérieure de sécurité ES 2 / ES 3
Plaque de base en acier galvanisé avec trous de vis 2 x M8 et 1 x M6,
avec protection à clipser en inox mat,
guidage 16 mm pour poignée avec Ø de collet 20 mm,
centre du trou de vis supérieur jusqu'au centre du guidage de
poignée 79 mm, sans jeu de vis
Gabarit de perçage
En acier zingué, pour rosaces et entrées,
distance réglable de 55 à 94 mm, avec notice
