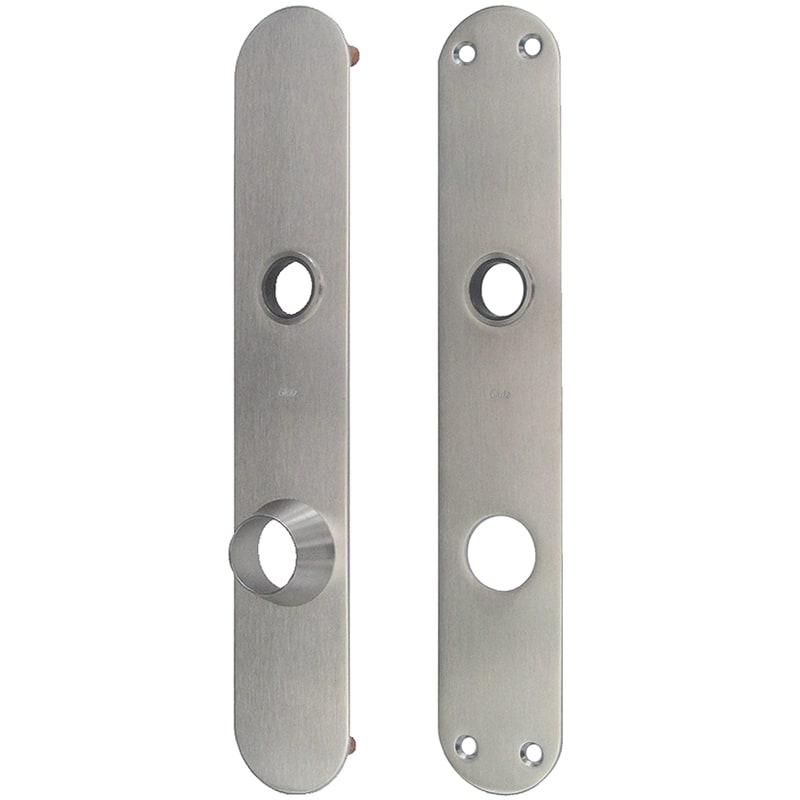

Plaque longue avec rosace de sécurité GLUTZ 5345S, arrondie, avec 4 points de fixation

18.723.00-72

18.723.

Inox mat,

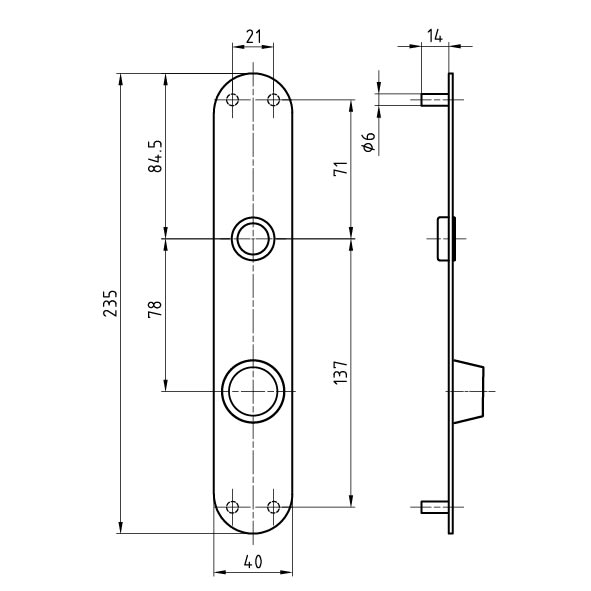

avec guidage 16 mm ou avec estampage ovale pour montage fixe de boutons, plaque extérieure avec 4 raccords filetés M4 x 14 mm pour vissage par paire avec plaque intérieure,

centre du trou de vis supérieur jusqu'au centre du guidage de

poignée 71 mm, sans vis

Boutons de porte pour montage fixe de boutons, voir 02.182. et 02.186.
Pour des vis stabil inox tête bombée M4, voir 67.064.58-70
Même plaque longue avec guidage glide easyfix, voir 17.187.
Pour le gabarit de perçage, voir 99.064.

Longueur de vis = épaisseur de porte - 7 mm.

Épaisseur: 2 mm
Finition: mat
Forme: ronde
Largeur: 40 mm
Longueur: 235 mm
Marque: Glutz
Matériau: acier inoxydable
Type: Plaque

34 exécutions

	glide vers l'intérieur (17) pour montage fixe de boutons (17)	RZ (32) sans trou (2)	- (2) 78 (22) 94 (10)	235 (34)	40 (34)	2 (34)	16 (17) oval (17)	-- (2) 2 (2) 2 (2) 6 (2) 6 (2) 8 (2) 8 (2) 9 (2) 9 (2) 10 (2) 10 (2) 12 (2) 15 (2) 16 (2) 18 (2) 20 (2) 22 (1) 22 (1)
18.723.00 \| Pack 10 PA Paire	glide vers l'intérieur	sans trou	-	235	40	2	16	--
18.723.02 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	2
18.723.06 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	6
18.723.08 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	8
18.723.09 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	9
18.723.10 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	10
18.723.12 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	12
18.723.15 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	15
18.723.16 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	16
18.723.18 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	18
18.723.20 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	20
18.723.22 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	78	235	40	2	16	22
18.723.32 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	94	235	40	2	16	2
18.723.36 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	94	235	40	2	16	6
18.723.38 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	94	235	40	2	16	8
18.723.39 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	94	235	40	2	16	9
18.723.40 \| Pack 10 PA Paire	glide vers l'intérieur	RZ	94	235	40	2	16	10
18.723.50 \| Pack 10 PA Paire	pour montage fixe de boutons	sans trou	-	235	40	2	oval	--
18.723.52 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	2
18.723.56 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	6
18.723.58 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	8
18.723.59 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	9
18.723.60 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	10
18.723.62 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	12
18.723.65 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	15
18.723.66 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	16
18.723.68 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	18
18.723.70 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	20
18.723.72 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	78	235	40	2	oval	22
18.723.82 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	94	235	40	2	oval	2
18.723.86 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	94	235	40	2	oval	6
18.723.88 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	94	235	40	2	oval	8
18.723.89 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	94	235	40	2	oval	9
18.723.90 \| Pack 10 PA Paire	pour montage fixe de boutons	RZ	94	235	40	2	oval	10
