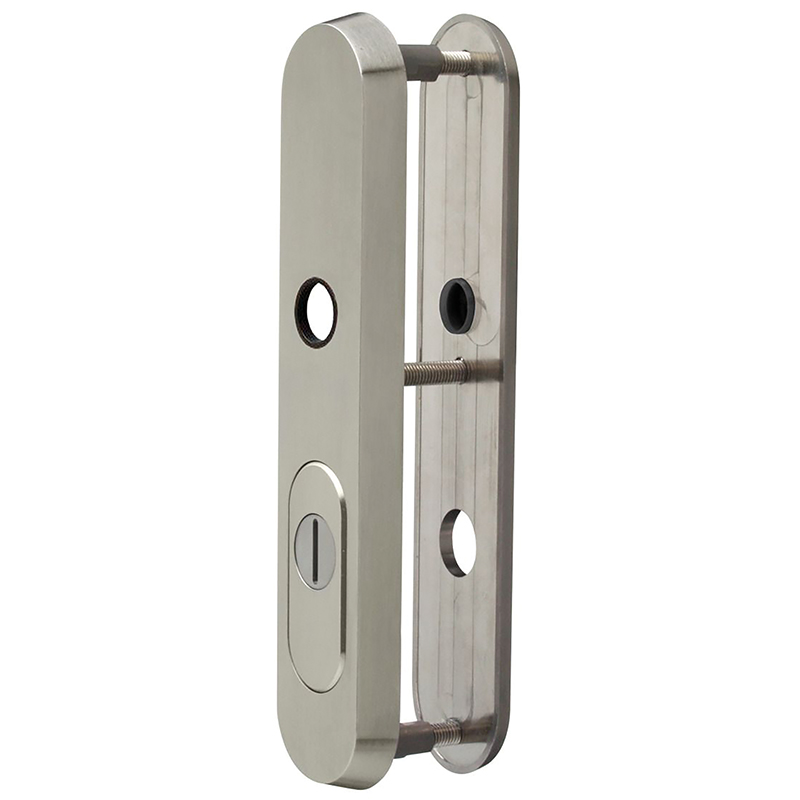

Plaque longue de sécurité MEGA 35.480, arrondie, avec plaque de protection 6 - 12 mm, ES 2 selon DIN 18257, SK 3 selon EN 1906

18.762.01-03

Plaque longue de sécurité MEGA 35.480, arrondie, avec plaque de protection 6 - 12 mm, ES 2 selon DIN 18257, SK 3 selon EN 1906

18.762.

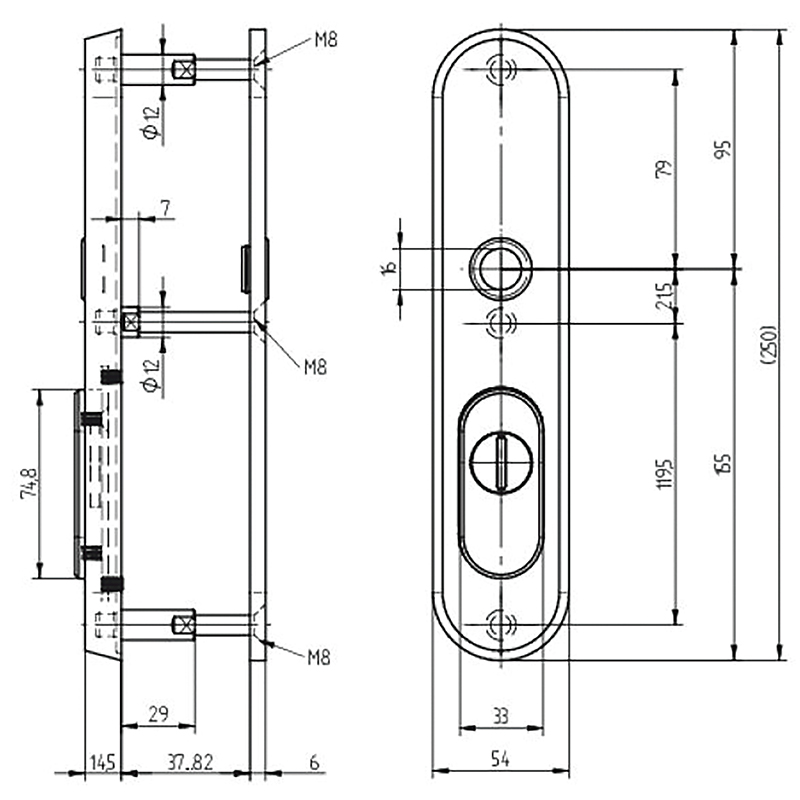

zinc dépoli mat nickelé, guidage 18 mm avec réduction en nylon 16 mm, plaque extérieure avec plaque en acier trempé au niveau du cylindre, avec 2 raccords filetés M8 x 29 mm et 1 raccord fileté M8 x 7 mm pour vissage par paire, avec plaque intérieure 6 mm, centre du trou de vis supérieur jusqu'au centre du guidage de poignée 74 mm, avec plaque de protection 6 - 12mm, sans jeu de vis

  • Pour la plaque intérieure inox plate, voir 18.764.51
  • Pour la plaque longue de sécurité laiton, voir 18.770.01
  • Pour la plaque longue de sécurité patinée, voir 18.774.01
  • Set de vis M8, voir 18.762.85-88
  • Pour les vis Stabil, voir 67.066.
  • Pour le gabarit de perçage, voir 99.066.00
  • Autres finitions en usine.
Découpe
RZ
Embout
18 mm
Épaisseur
14,5 mm
Finition
mat nickelé
Forme
ronde
Largeur
54 mm
Longueur
250 mm
Marque
Mega
Matériau
Zinc
Numéro d'usine
35.480
Type
Plaque

Set de vis MEGA M8

inox

Vers le produit
