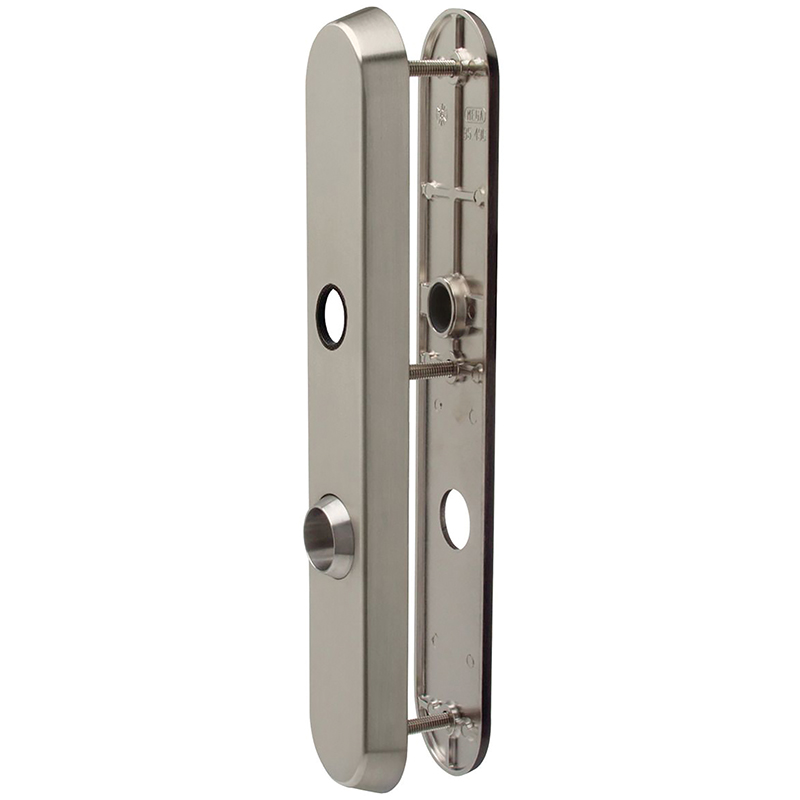

Plaque longue de sécurité MEGA 35.495, arrondie, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906

18.766.01 avec 18.780.04-26

Plaque longue de sécurité MEGA 35.495, arrondie, préparée pour plaque de protection, ES 0 selon la norme DIN 18257, SK 1 selon la norme EN 1906

18.766.

zinc dépoli mat nickelé,

guidage 18 mm avec réduction en nylon 16 mm,

plaque extérieure avec plaque en acier trempé au niveau du cylindre,

avec 3 raccords filetés M6 x 7 mm pour vissage par paire

avec plaque intérieure 5,2 mm,

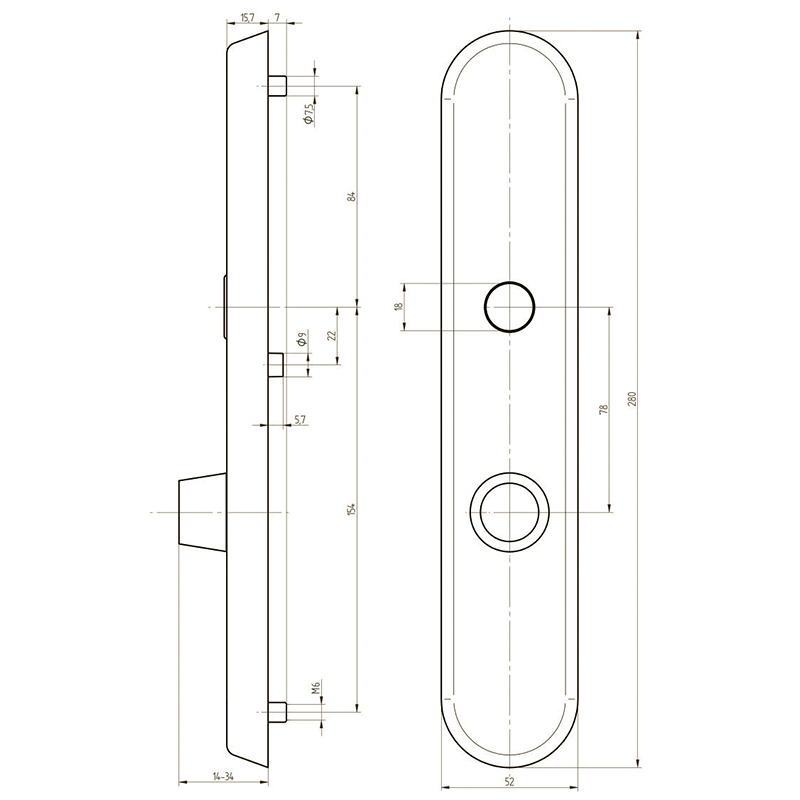

centre du trou de vis supérieur jusqu'au centre du guidage de

poignée 84 mm, sans plaque de protection, sans vis

  • Pour la plaque de protection, voir 18.780.
    Calcul pour la plaque de protection: cylindre en saillie à partir du battant de porte moins 8 mm donne la plaque de protection.
  • Pour les vis Stabil, voir 67.066.
  • Pour le gabarit de perçage, voir 99.066.00
  • Pour la plaque intérieure de recouvrement des modules électriques Kaba elostar, voir 18.766.51
  • Autres finitions en usine.
Découpe
RZ
Distance
78 mm
Embout
18 mm
Épaisseur
15,7 mm
Finition
mat nickelé
Forme
ronde
Largeur
52 mm
Longueur
280 mm
Marque
Mega
Matériau
Zinc
Numéro d'usine
35.495
Type
Plaque

Plaque intérieure MEGA 35.497 arrondie

zinc dépoli mat nickelé,

guidage 18 mm avec réduction en nylon 16 mm,

épaisseur 18 mm, avec 3 trous de vis, pour recouvrir les modules électriques Kaba elostar,

centre du trou de vis supérieur jusqu'au centre du guidage de

poignée 84 mm, sans vis
