Plaque longue à clipser GLUTZ 5347C arrondie

02.170.10-42

02.170.

Inox mat, avec guidage de poignée glide vers l'intérieur 16 mm, plaque de base intérieure avec 2 raccords de guidage, extérieure avec raccords filetés M4, centre du guidage de poignée jusqu'au centre du raccord fileté inférieur 125 mm, sans vis

Pour la poignée, voir 02.002. à 02.058.
Pour les vis M4, voir 67.060.
Pour le gabarit de perçage, voir 99.064.

Marque: Glutz
Finition: mat
Matériau: acier inoxydable
Forme: ronde
Type: Plaque
Longueur: 220 mm
Largeur: 40 mm
Épaisseur: 8 mm
Embout: 16 mm

12 exécutions

	extérieur (6) intérieur (6)	BB (4) RZ (4) sans trou (4)	78 (8)	BB 78 / extérieur (2) BB 78 / intérieur (2) RZ 78 / extérieur (2) RZ 78 / intérieur (2) sans trou / extérieur (2) sans trou / intérieur (2)	18 (2) 18 (4) 20 (1) 20 (5)	220 (12)	40 (12)	8 (12)	16 (12)
02.170.10 Pièce	extérieur	BB	78	BB 78 / extérieur	18	220	40	8	16

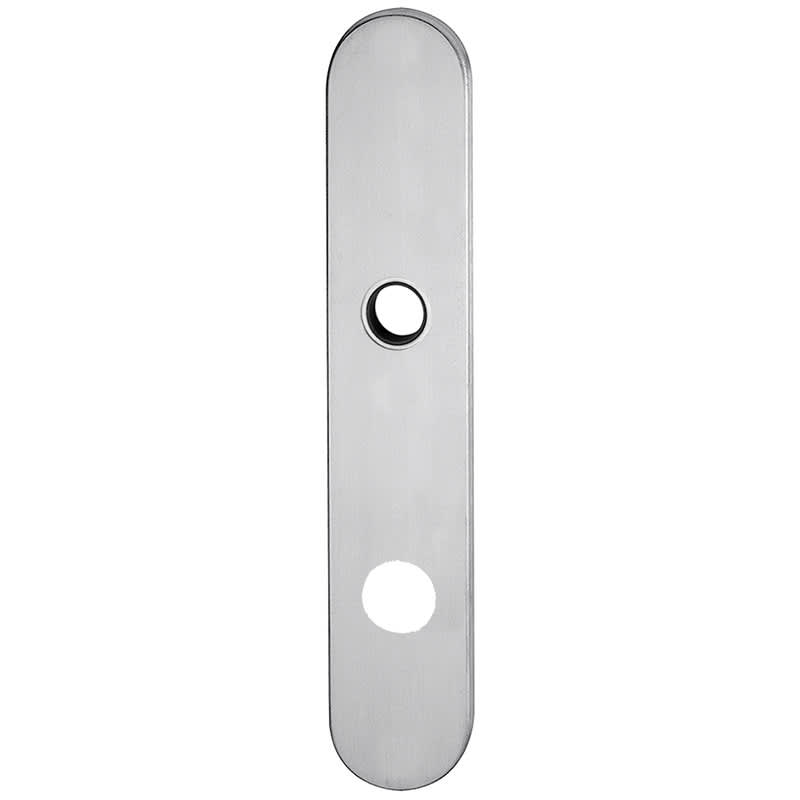

02.170.11 Pièce	extérieur	RZ	78	RZ 78 / extérieur	18	220	40	8	16
02.170.12 Pièce	extérieur	sans trou		sans trou / extérieur	18	220	40	8	16

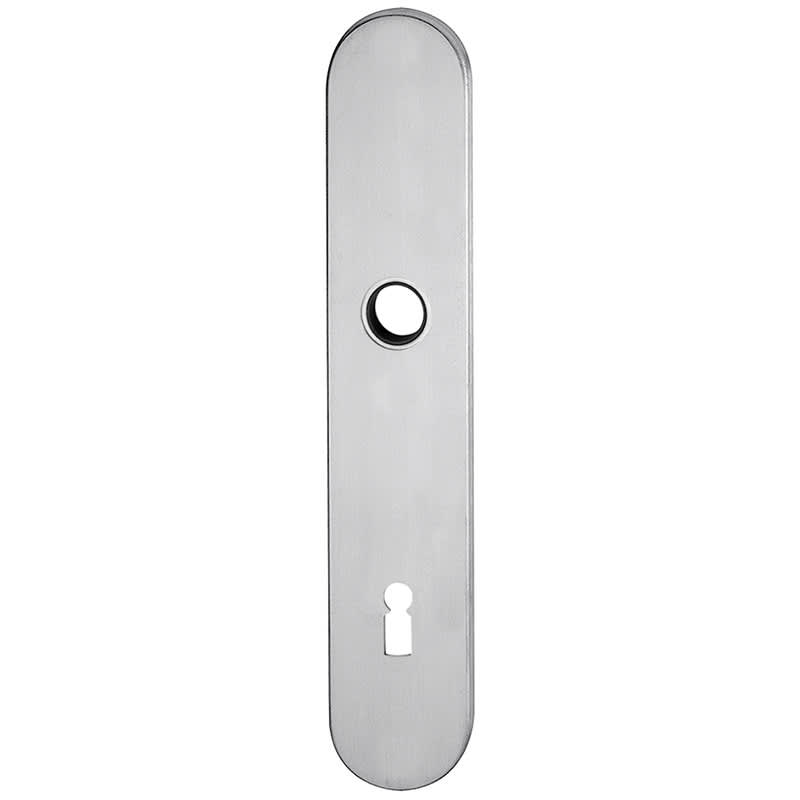

02.170.20 Pièce	intérieur	BB	78	BB 78 / intérieur	18	220	40	8	16

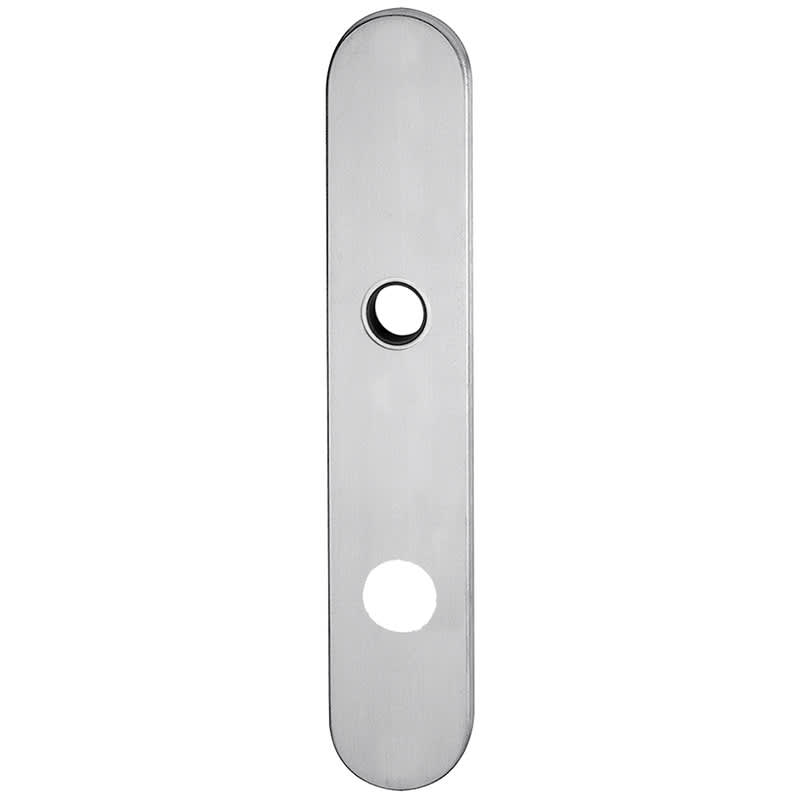

02.170.21 Pièce	intérieur	RZ	78	RZ 78 / intérieur	18	220	40	8	16

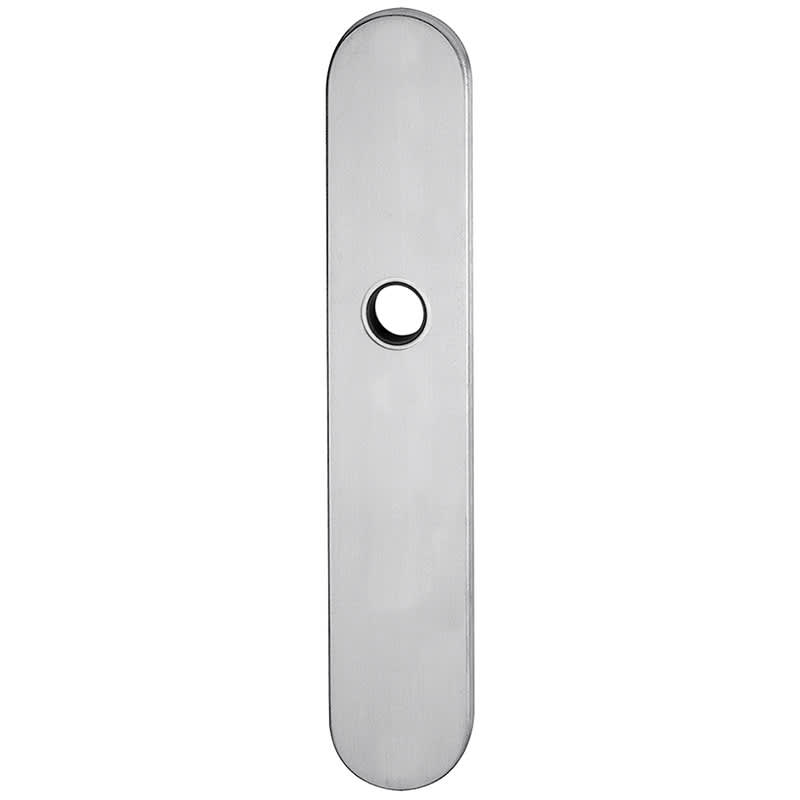

02.170.22 Pièce	intérieur	sans trou		sans trou / intérieur	18	220	40	8	16
02.170.30 Pièce	extérieur	BB	78	BB 78 / extérieur	20	220	40	8	16
02.170.31 Pièce	extérieur	RZ	78	RZ 78 / extérieur	20	220	40	8	16
02.170.32 Pièce	extérieur	sans trou		sans trou / extérieur	20	220	40	8	16
02.170.40 Pièce	intérieur	BB	78	BB 78 / intérieur	20	220	40	8	16
02.170.41 Pièce	intérieur	RZ	78	RZ 78 / intérieur	20	220	40	8	16
02.170.42 Pièce	intérieur	sans trou		sans trou / intérieur	20	220	40	8	16
