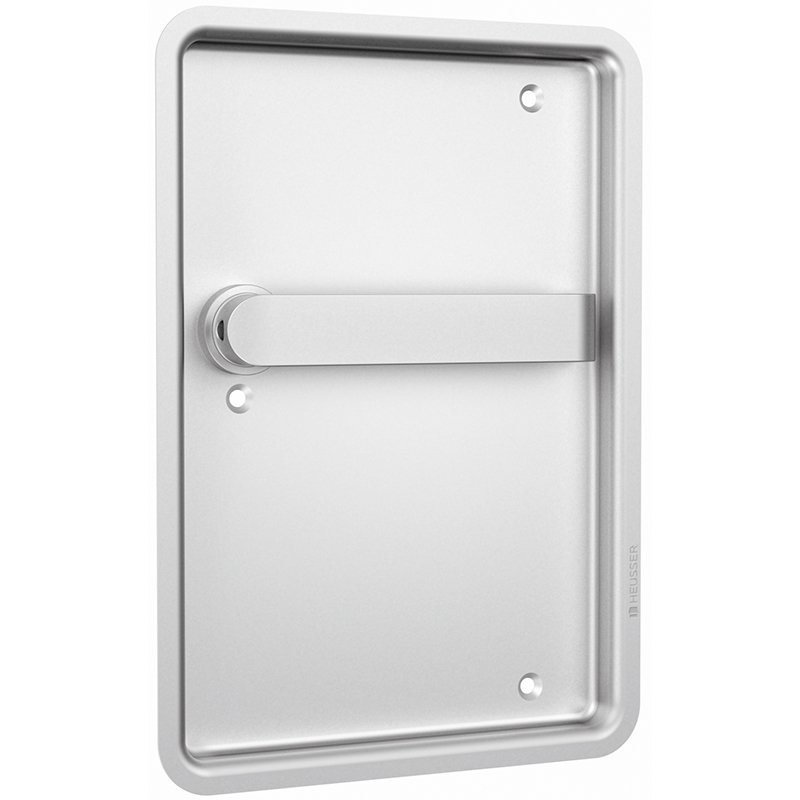

Coquille de gymnase HEUSSER S3.13.D1

09.189.05-16 Figure = droite

Coquille de gymnase HEUSSER S3.13.D1

09.189.

Acier inoxydable mat, pour portes coulissantes, portes coupe-feu, portillons, ne convient pas aux portes d'évacuation selon la norme EN 179, sans tige carrée, sans vis

Écrou: 9 mm

Guide: 16 mm

profondeur de la coquille: 13 mm

saillie: 7 mm

Dimensions de l'entrée: largeur x hauteur x profondeur

(152 x 222 x 13 mm)

  • Toutes les coques de gymnase HEUSSER des séries 1, 3, 6 et 9 peuvent être combinées voir 09.189.
  • Tige carrée HESO, voir 09.610.30-57
  • Matériel de fixation voir 09.190.
  • Frein de vis, voir 66.169.13
  • Autres modèles sur demande.
  • Pour une identification claire du vantail, les poignées de porte sont disponibles en option dans des couleurs de signalisation rouges ou vertes directement à partir de l'usine.
Finition
mat
Forme
ronde
Marque
Heusser
Matériau
acier inoxydable
Type
Gymnase

Vis à tête fraisée HEUSSER TX 20

Acier inoxydable, pour vissage mutuel

Vers le produit

Vis à tête fraisée HEUSSER sans perçage

Acier inoxydable, pour l'optique et la protection contre les effractions

Vers le produit

Douilles filetées HEUSSER

Acier inoxydable, pour l'assemblage de douilles filetées

Vers le produit

Tige filetée HEUSSER

Acier inoxydable, pour l'assemblage de douilles filetées

Vers le produit

Ecrous aveugles HEUSSER

Acier inoxydable, pour les portes de faible épaisseur

Vers le produit

Kit de montage HEUSSER en valise

Acier inoxydable, kit de montage pour vissage mutuel

Contenu:

09.190.06 Vis à tête fraisée TX 20, M4x6 - 100 pièces
09.190.08 Vis à tête fraisée TX 20, M4x8 - 100 pièces
09.190.10 Vis à tête fraisée TX 20, M4x10 - 100 pièces
09.190.12 Vis à tête fraisée TX 20, M4x12 - 100 pièces
09.190.14 Vis à tête fraisée TX 20, M4x14 - 100 pièces
09.190.16 Vis à tête fraisée TX 20, M4x16 - 100 pièces
09.190.18 Vis à tête fraisée TX 20, M4x18 - 100 pièces
09.190.20 Vis à tête fraisée TX 20, M4x20 - 100 pièces
09.190.25 Vis à tête fraisée borgne, M4x5 - 15 pièces
09.190.31 Douille filetée M4 Ø6x7mm - 30 pièces
09.190.32 Douille filetée M4 Ø6x14mm - 30 pièces
09.190.33 Douille filetée M4 Ø6x22mm - 30 pièces
09.190.35 Vis sans tête M4x8mm - 100 pièces
09.190.38 Ecrou borgne M4 - 15 pièces
66.169.13 Frein de vis Loctite 270 - 1 pièce
95.610.01 Clé Allen PB 3 mm - 1 pièce

Vers le produit

Tige carrée HESO

acier galvanisé, avec alésage excentrique des deux côtés

Vers le produit

Frein de vis LOCTITE 270

haute résistance, freinage permant, recommandé pour tous les ensembles filetés métalliques, peut être démonté en chauffant à 300° C

résistance à la température de -55° à +180° C

Vers le produit
