Coquille de gymnase HEUSSER S9.42.D3

09.189.81-86 Figure = droite

Coquille de gymnase HEUSSER S9.42.D3

09.189.

acier inoxydable mat, poignée encastrée pour les portes des salles de sport, les portes coulissantes, les portillons et les portes coupe-feu, adaptée aux portes d'évacuation selon la norme EN 179, faible profondeur d'installation dans la zone de la serrure grâce à la conception à deux niveaux, sans tige carrée, sans vis

Écrou: 9 mm

Guide: 16 mm

profondeur de la coquille: 42 mm

saillie: 0 mm, au ras de la surface

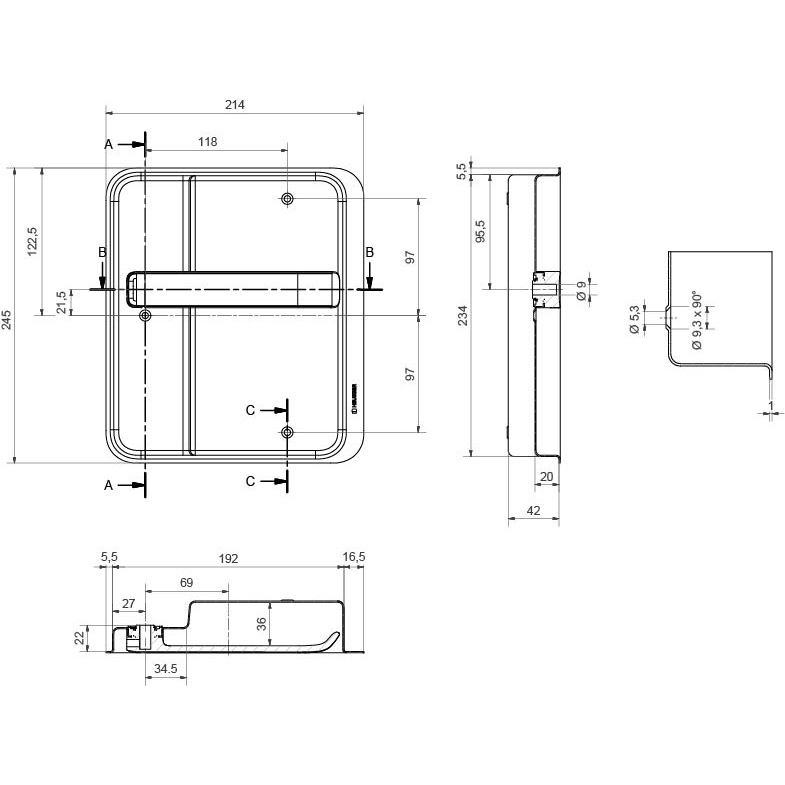

Dimensions de l'entrée: largeur x hauteur x profondeur

(192 x 234 x 42 mm)

  • Toutes les coques de gymnase HEUSSER des séries 1, 3, 6 et 9 peuvent être combinées voir 09.189.
  • Tige carrée HESO, voir 09.610.30-57
  • Matériel de fixation voir 09.190.
  • Frein de vis, voir 66.169.13
  • Autres modèles sur demande.
  • Pour une identification claire du vantail, les poignées de porte sont disponibles en option dans des couleurs de signalisation rouges ou vertes directement à partir de l'usine.
Finition
mat
Forme
ronde
Marque
Heusser
Matériau
acier inoxydable
Type
Gymnase
