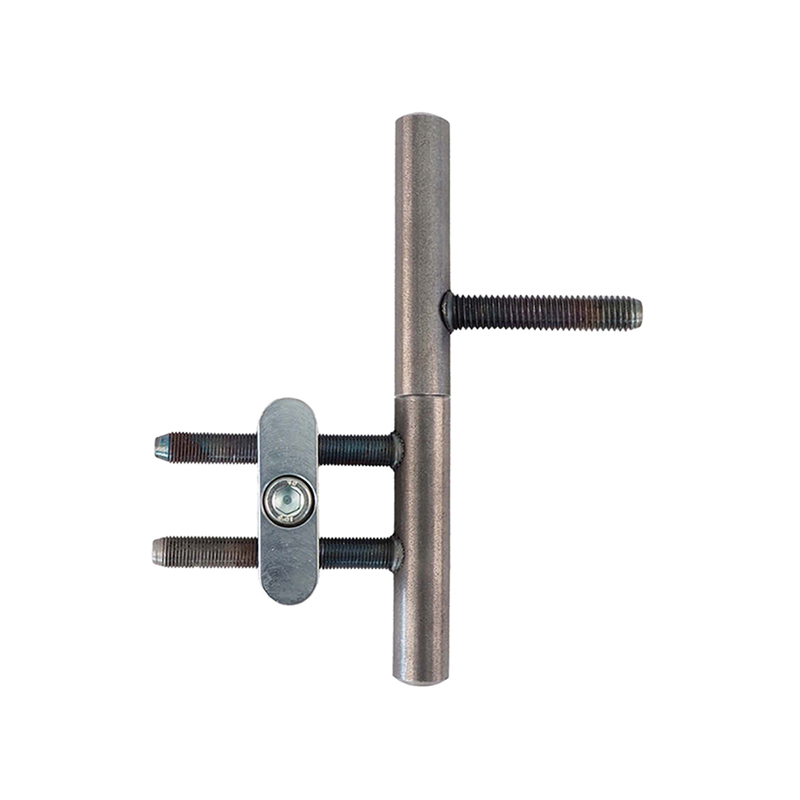

Fiche à percer WERK14

05.162.00

Fiche à percer WERK14

05.162.

acier brut, 2-D réglable (pression et latéralement), nos fiches à percer sont usinées dans la masse, ce qui permet d´éviter les raccords filetés ou les douilles à emboîter, les boulons filetés M7 x 0,75 mm sont tournés exactement avec le même pas que le bloc de serrage, cela permet de procéder à un ajustement fin pendant le montage, le mouvement rotatif s'effectue sur les surfaces annulaires du manchon et de la broche. Les surfaces peuvent être lubrifiées sans démontage, la surface de contact est large, test interne werk14, basé sur la procédure de test RAL avec un test d'endurance de 15000 cycles effectués, un test avec 100 kg de charge supplémentaire, ainsi qu´un test avec obstacle dans le pli a été passé avec succès, nous recommandons d'utiliser deux fiches à percer pour un ouvrant d'un poids maximal de 40 kg et d'une largeur maximale de 1'000 mm, si une valeur est dépassée, nous recommandons l´utilisation de 3 fiches à percer,

se compose de:

- 1 fourreau de charnière complet avec 1 boulon M8 soudé,
- 1 broche de charnière complète avec 2 boulons M7 soudés
- 1 bloc de serrage V3604 retravaillé

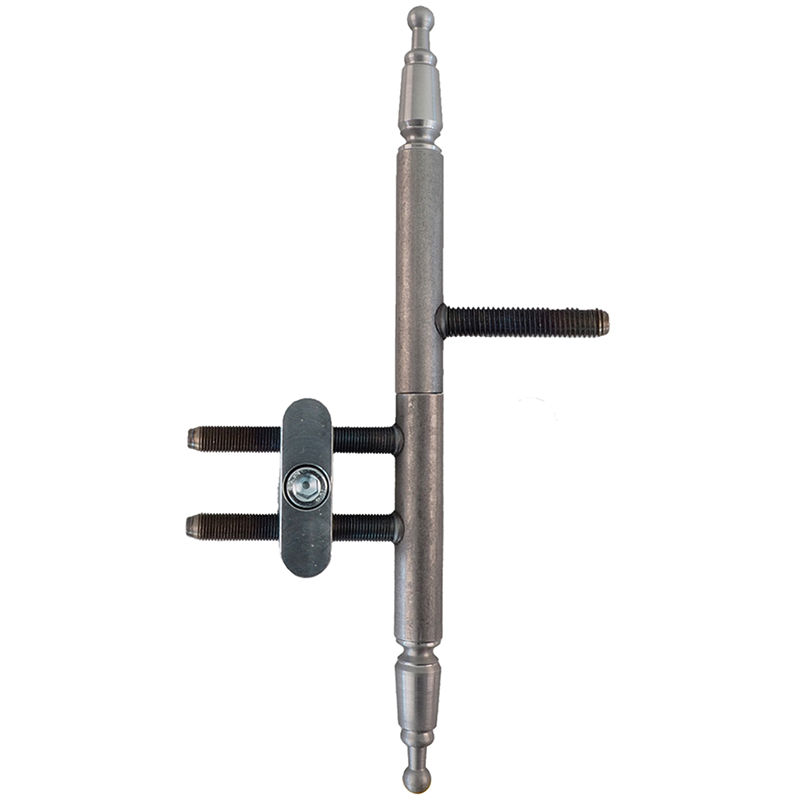

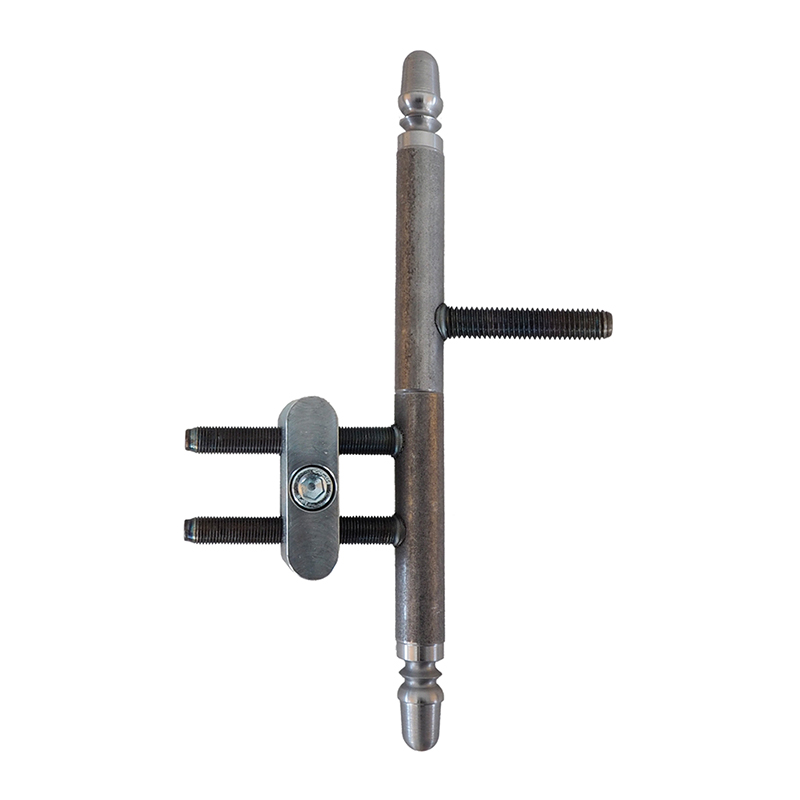

  • Fiche à percer décorative, bombé, voir 05.162.10-13
  • Conservé à l'huile durcie, verni transparent mat, verni NCS / RAL ou autres surfaces sur demande.
Finition
brut
Marque
werk14
Matériau
Acier
Norme de sécurité incendie
non vérifié

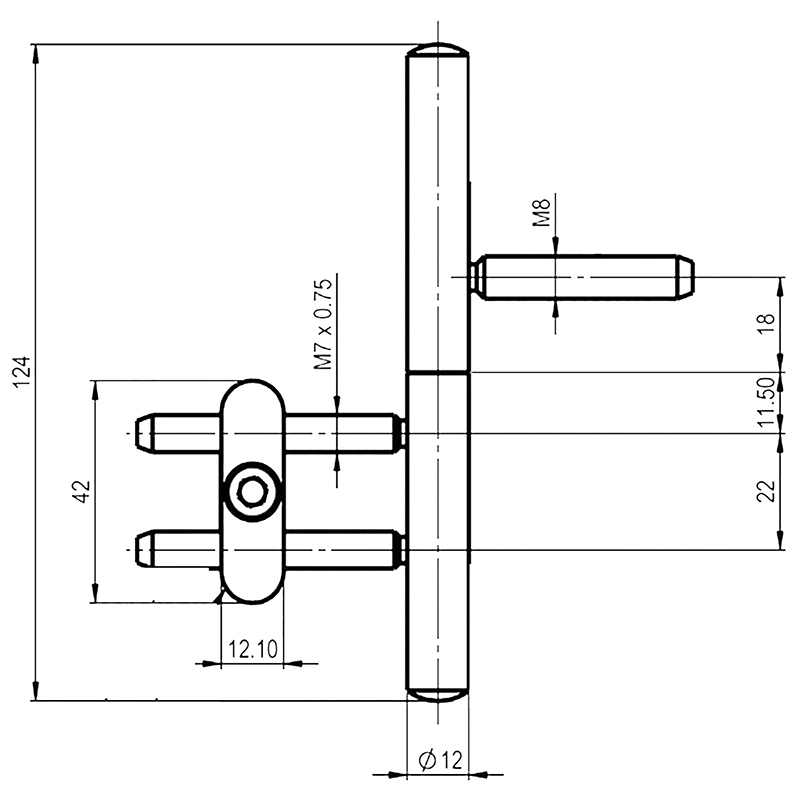

Ø de boulons à cadre
7 mm
Ø de rouleau
12 mm
Ø goujons pour vantail
8 mm
Poids du vantail max.
40 kg
Type de produit
Fiche à percer
