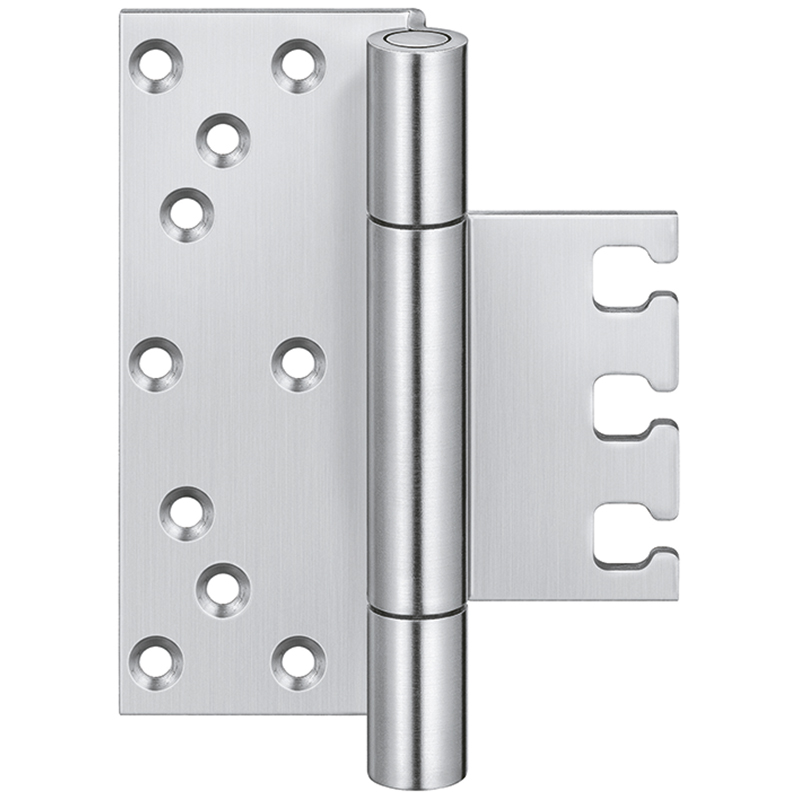

Fiche pour objets VX 7729 / 160-4 HA MSTS

10.362.78

Fiche pour objets VX 7729 / 160-4 HA MSTS

10.362.

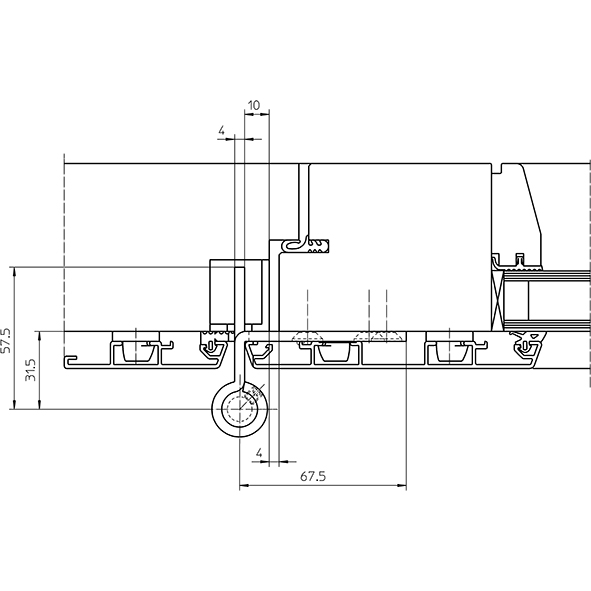

Inox mat, pour portes bois / aluminium sans rainure s'ouvrant vers l'extérieur sur cadres bois, acier et aluminium, tige filetée interne, anti-torsion, paliers lisses axiaux-radiaux cachés sans entretien, épaisseur du matériau 4 mm, jeu de fixation 4 mm, préparé pour l'élement de logement huisserie VX, force portante avec 2 fiches env. 160 kg, sans élément de logement huisserie

  • Élément de logement VX, voir 10.378.
  • Tourillons porteurs, voir 10.378.53
  • Équerre de recouvrement, voir 10.379.
  • Vis à tête fraisée Ø 6 x 50 mm, voir 69.010.70
  • Force portante désigne la taille de porte 1000 x 2000 mm avec 2 bandes.
Épaisseur de matériau
4 mm
Finition
mat

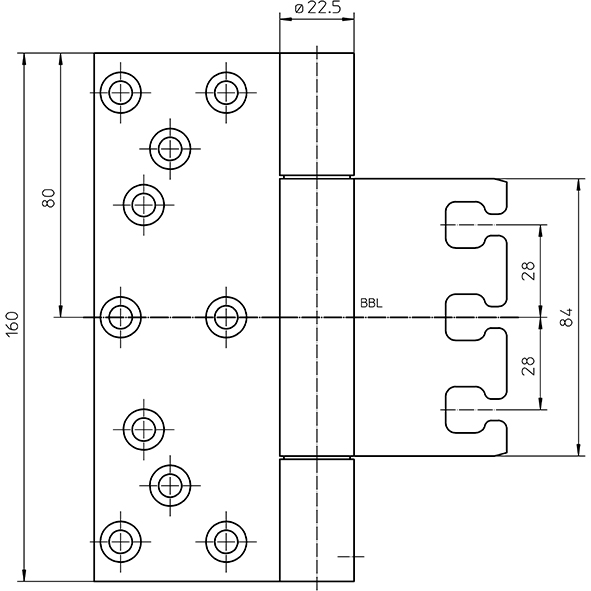

Hauteur de platine
160 mm
Marque
Simonswerk
Matériau
acier inoxydable
Modèle
Variant VX
Norme de sécurité incendie
vérifié
Numéro d'usine
5 051565 0 04002
Ø de rouleau
22,5 mm
Poids du vantail max.
160 kg
Type de pliage
non plié
Type de produit
Fiche pour objets

Élément de support SIMONSWERK VARIANT VX 7501 - 7505 3D

Acier galvanisé, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglage continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle d'objet Variant VX, sans équerre de recouvrement,

Livraison:

VX 7501 3D - sans vis de fixation

VX 7505 3D - avec vis de fixation

VX 7502 3D - avec vis de fixation

Vers le produit

Élément de support SIMONSWERK VARIANT VX 7531 3D

Acier galvanisé, pour portes à rainure et sans rainure sur huisseries, sur cadres applique et sur huisseries revêtement, réglable 3D, sur le côté, en hauteur et pression d'appui ±3 mm, compatible avec fiche pour objets Variant VX 7729, sans équerre de recouvrement, sans vis

Vers le produit

Tourillon porteur SIMONSWERK pour paumelle / fiche

Acier galvanisé, avec vis à tête fraisée inox, avec six pans creux 4 mm

Vers le produit

Élément de support SIMONSWERK VARIANT VX 2501 - 2505 3D N, avec réglage très confortable

Acier, pour portes feuillurées et non feuillurées sur huisseries en bloc, dormants et chambranles, réglable en continu sur 3 dimensions, côté, hauteur et pression ±3 mm lorsque la porte est fixée en permanence, donc pas d'affaissement possible de la porte lors du desserrage des vis de serrage, plus de calage fastidieux et coûteux, adapté à la paumelle d'objet Variant VX, sans équerre de recouvrement,

Livraison:

VX 2501 3D N - sans vis de fixation

VX 2505 3D N - avec vis de fixation

VX 2502 3D N - avec vis de fixation

Vers le produit

Équerre de recouvrement SIMONSWERK VX 7560

Acier nickelé mat ou acier inoxydable mat, pour l'adaptation optique, adapté à l'élément de réception, sans vis

.

Vers le produit

Équerre de recouvrement SIMONSWERK VX 7561

Acier nickelé mat ou acier inoxydable mat, pour l'adaptation optique, adapté à l'élément de réception VX 7531, avec vis

Vers le produit

Équerre de recouvrement SIMONSWERK VX 7570

Acier nickelé mat ou acier inoxydable mat, pour une adaptation optique, adapté à l'élément de réception VX 7501, sans vis

.

Vers le produit

Équerre de recouvrement SIMONSWERK VX 7580

Acier nickelé mat ou acier inoxydable mat, pour l'adaptation optique, adapté à l'élément de réception VX 7501 - 7505, sans vis

Vers le produit

Équerre de recouvrement SIMONSWERK VX 2570

Acier nickelé mat ou acier inoxydable mat, pour une adaptation optique, adapté à l'élément de réception VX 2501, sans vis

.

Vers le produit

Plaque de recouvrement SIMONSWERK VX 2580 N

Acier nickelé mat ou acier inoxydable mat, pour l'adaptation optique, adapté à l'élément de réception VX 2501 - 2505 N, sans vis

Vers le produit
