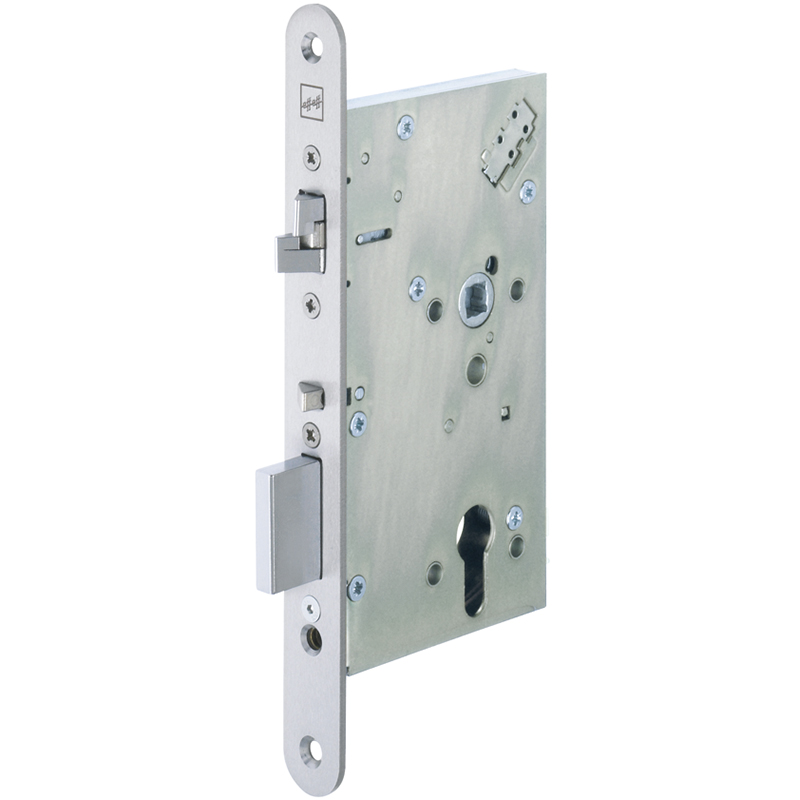

Serrure à mortaiser anti-panique effeff 709X, avec têtière ronde 20 x 235 mm inox mat, avec poussoir extérieur pouvant être électriquement couplé
17.306.12-42 Figure = DIN à droite
Serrure à mortaiser anti-panique effeff 709X, avec têtière ronde 20 x 235 mm inox mat, avec poussoir extérieur pouvant être électriquement couplé
17.306.

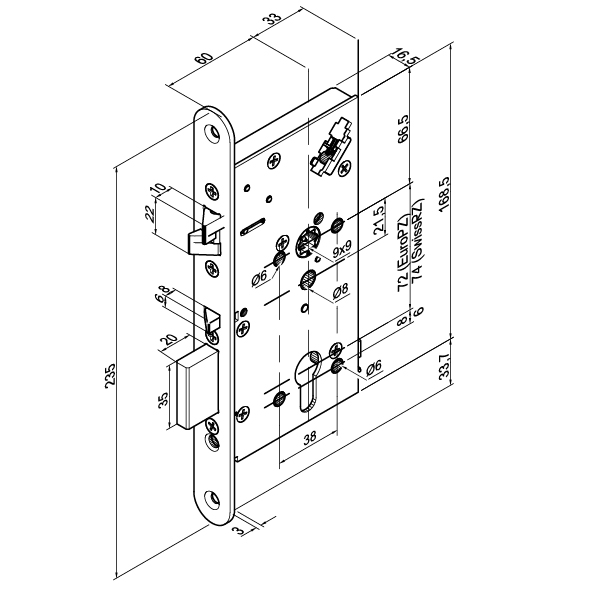

avec autoverrouillage, pilotage par impulsion électrique, via contrôle d'accès, p. ex. lecteur biométrique ou à carte, serrure à code, minuterie, touche etc., les contacts de surveillance intégrés permettent d'interroger des états essentiels de la serrure, pour portes d'issue de secours à 1 vantail, testée selon DIN EN 179 / DIN EN 1125, distance au canon 60 mm, avec loquet à blocage, commande de déroulement mécanique entre le loquet à blocage et le pêne de commande, verrou 1 tour, avance du verrou 20 mm, avec fonction de levier, fouillot 9 mm en 2 parties, du centre du fouillot au rebord supérieur du palastre 66,5 mm, tension de service 12 - 24 V CC,
sans câble de raccordement, sans accessoires
- Tige carrée voir 17.285.65-67
- Gâches voir 17.326.01-11
- Alimentation voir 17.328.
- Lecteur biométrique voir 17.580. à 17.581.
- Code de porte système de contrôle d'accès voir 17.584.
- Pêne DIN droit préréglé / commutable sur gauche.
- Le côté anti-panique est commutable vers l'intérieur ou l'extérieur.
-
Respecter impérativement un jeu de feuillure de 3 à 5 mm.
-
Egalement disponible dans d'autres dimensions de mandrin.

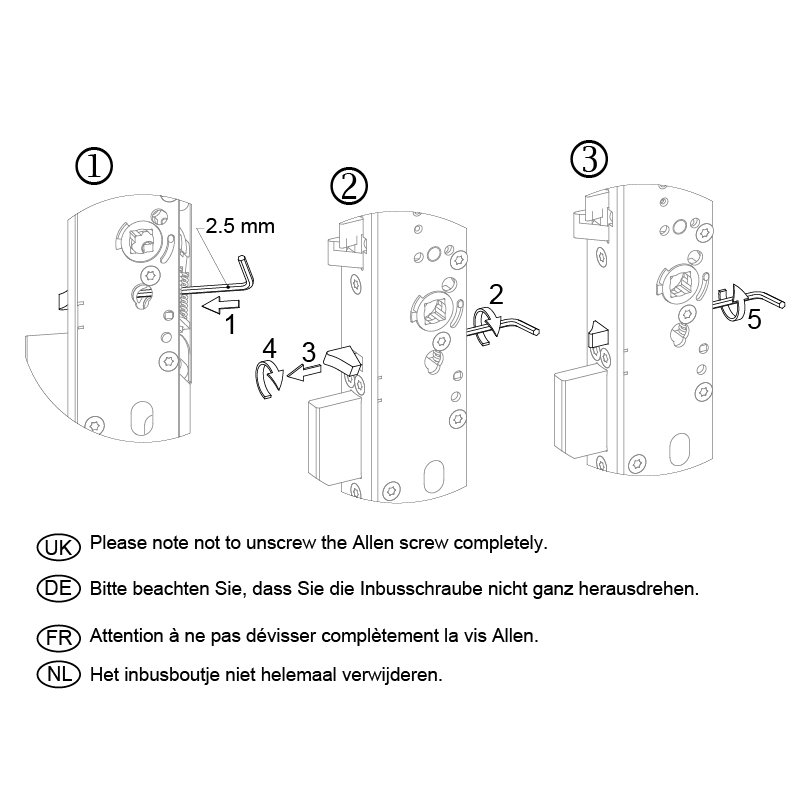

- Pêne de commande préréglé sur DIN droite, convertible en DIN gauche.
- Avancement du pêne
- 20 mm
- Classe de résistance
- ES1 / RC2
- Dist. canon
- 60 mm
- Épaisseur de la têtière
- 3 mm
- Fonction
- mécatronique
- Fonction d'évacuation
- B réversible
- Fonction panique
- SN EN 179 / 1125
- Fonctionnement
- Fonctionnement par la poignée
- Fouillot
- 9
- Larg. têtière
- 20 mm
- Longueur de têtière
- 235 mm
- Marque
- Eff Eff
- Matériau
- acier inoxydable, acier
- Nombre de vantaux
- 1 vantail
- Norme de sécurité incendie
- vérifié
- Numéro d'usine
- 709X
- Sens d'évacuation
- réversible
- Sens de Serrure
- DIN réversible
- Surface de la têtière
- acier inoxydable mat
- Surveillance
- oui
- Tension de service
- 12, 24 ± volts
- Type de porte
- Bois
- Type de produit
- Serrures à mortaiser anti-panique
- Type de têtière
- Rond
- Verrouillage
- Manuel
Tige carrée effeff anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Câble de raccordement effeff 409X / 509X / 529X / 709X / 729X
avec connecteur à charnière d'un côté, adapté aux modèles 409X / 509X / 529X / 709X / 729X
Gâche d'angle effeff pour serrure à mortaiser anti-panique 309X - 709X
Acier chromé, avec découpe pour verrou et bec-de-cane
Gâche à patte effeff pour serrure à mortaiser anti-panique 309X - 709X
Acier chromé, avec découpe pour verrou et bec-de-cane
Bloc d'alimentation BSW 24 volt
Tension d'entrée / de sortie: 100 - 240 volt CA, 50 - 60 Hz / 24 volt CC ± 10% réglable, Protection: protection électronique contre les surcharges, Type de montage: montage sur rails DIN, Voyant d'état: LED verte, Raccordements: bornes à vis, Plage de température: -20 à +60° C, Matériau du boîtier: plastique
Bloc d'alimentation dans boîtier BSW 12 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN,
avec sectionneur tension réseau,
Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz /
12 ou 24 volt CC ± 10 % réglable,
Matériau du boîtier: polystyrène (standard UL-VO)
Couleur: blanc (analogue RAL 9010)
Bloc d'alimentation dans boîtier BSW 24 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN, avec sectionneur tension réseau, Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz /
12 ou 24 - 28 volt CC ± 10 % réglable, Matériau du boîtier: polystyrène (standard UL-VO) Couleur: blanc (analogue RAL 9010)
Bloc d'alimentation-chargeur dans boîtier BSW 12 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN,
avec sectionneur tension réseau,
apprêté pour le raccordement d'une batterie (13,8 V)
Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz / 13,8 volt CC
Matériau du boîtier: polystyrène (standard UL-VO)
Couleur: blanc (analogue RAL 9010)
Bloc d'alimentation-chargeur dans boîtier BSW 24 Volt
Boîtier pour montage mural avec porte, cylindre et rails DIN,
avec sectionneur tension réseau,
apprêté pour le raccordement de deux batteries (27,6 V) 12 volt CC, max. 7 Ah,
Tension d'entrée / de sortie: 100-240 volt CA, 50 - 60 Hz / 27,6 volt CC
Matériau du boîtier: polystyrène (standard UL-VO)
Couleur: blanc (analogue RAL 9010)
