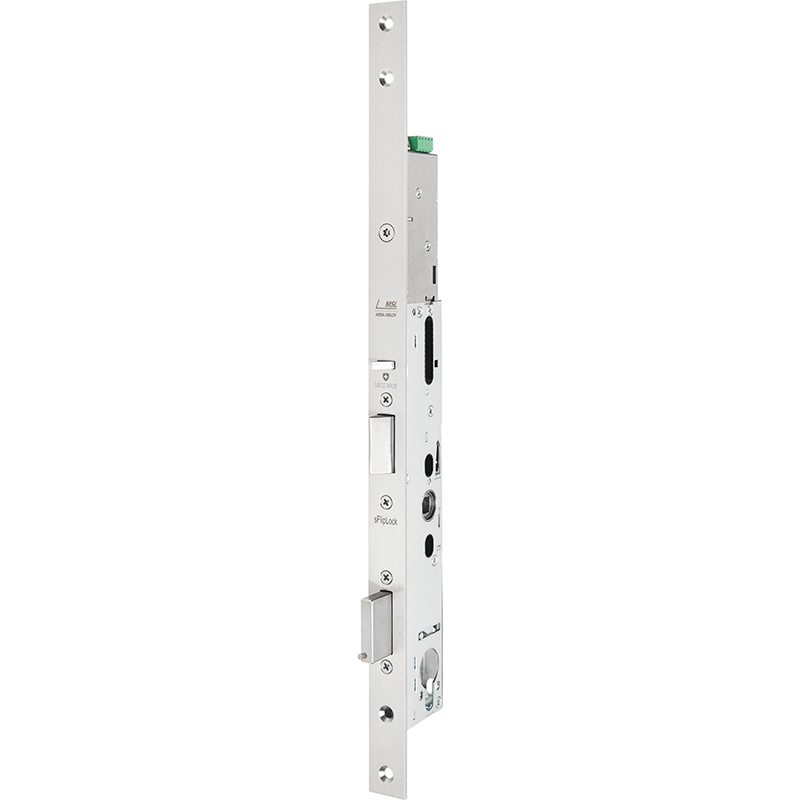

Serrure anti-panique à mortaiser MSL 15574PE-SV-ZF, sFlipLock access, 2 vantaux

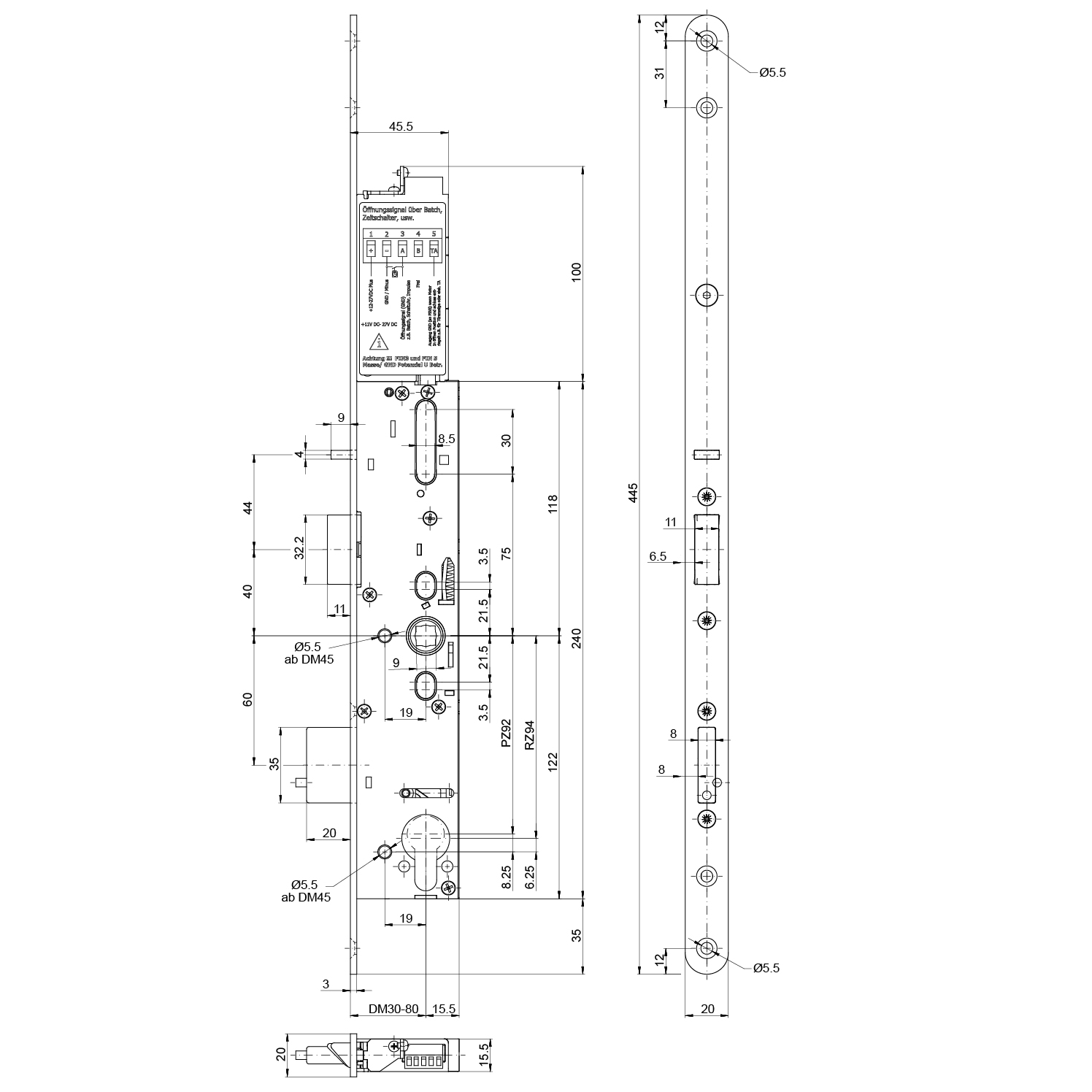

17.784.06-68, Figure = DIN à gauche

Serrure anti-panique à mortaiser MSL 15574PE-SV-ZF, sFlipLock access, 2 vantaux

17.784.

Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique standard ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel du pêne long ainsi que la libération du bec de cane pivotant (fonction anti-panique). L'extérieur est équipé d'un bouton ou d'une barre de manœuvre. La porte peut être ouverte de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge ou encore avec la clé par l'intermédiaire du levier. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Cette serrure est toujours utilisée en combinaison avec une commande d'évaluation (AWS), destinée à pouvoir évaluer tous les contacts de la serrure motorisée sFlipLock access. La serrure motorisée peut ainsi être ouverte, fermée, commutée sur la fonction jour ou complètement verrouillée à des horaires prédéfinis. La tension d'alimentation pour la serrure motorisée est également fournie par la commande d'évaluation AWS. En mode de cas d'urgence (panne de courant / déclenchement par le centrale d'alerte incendie), la serrure en état déverrouillé est automatiquement verrouillée par l'intermédiaire d'un condensateur tampon intégré. Sur l'entrée de verrouillage séparée (verrouillé), tous les signaux entrants sont coupés, de sorte que la serrure motorisée passe automatiquement en mode de verrouillage. Uniquement disponible en combinaison avec un verrouillage de vantail fixe anti-panique. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la poignée, de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.

Exécution:

Fonction anti-panique E, motorisé, 2 vantaux, évaluation via contacts de serrure, verrouillage automatique, hauteur de têtière 445 mm


Domaine d'utilisation:

- Portes anti-panique totale à 2 vantaux

- À l'intérieur de la maison, dans des bureaux, des salles de serveurs informatiques

- Le secteur industriel et des bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels

Normes:

- Homologation selon EN 179

- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3

- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5

- Possibilité d'atteindre une protection anti-effraction de catégorie RC2 sur des systèmes de porte appropriés

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Non-compatible avec des contacts de fond de pêne

- Tension de service: 11 - 27 VDC

- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc

- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS.

  • Pour Verrouillage du vantail dormant anti-panique, voir 17.278.
  • Pour Support de serrure, voir 14.168.61+64
  • Pour Câble de raccordement, voir 17.273.91-92
  • Pour Module tampon d'urgence, voir 17.365.92
  • Pour Unité de contrôle, voir 99.047.01
  • Accessoires pour verrouillage par le bas, voir 17.223.07-35
  • Accessoires pour verrouillage par le haut, voir 17.223.57-88
  • Gâche, voir 17.279.
  • D'autres exécutions sur demande.
  • Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90
Avancement du pêne
20 mm
Classe de résistance
ES1 / RC2
Épaisseur de la têtière
3 mm
Fonction
motorisé
Fonction d'évacuation
E
Fonction panique
SN EN 179 / 1125
Fonctionnement
Fonctionnement par une clé
Fouillot
9
Larg. têtière
20 mm
Longueur de têtière
445 mm
Marque
MSL
Matériau
acier inoxydable, acier
Nombre de vantaux
2 vantaux
Norme de sécurité incendie
vérifié
Surface de la têtière
acier inoxydable mat
Surveillance
oui
Système
sFlipLock access
Tension de service
12, 24 ± volts
Tours
1 tour
Type de porte
Bois
Type de produit
Serrures à mortaiser anti-panique
Type de têtière
Rond
Verrouillage
Auto-verrouillage
