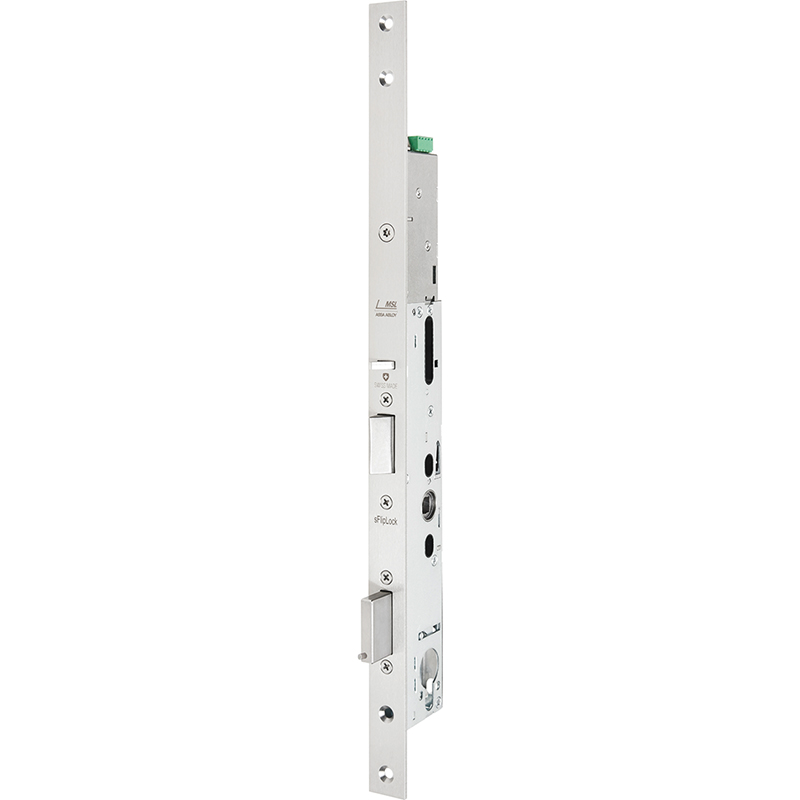

Serrure anti-panique à mortaiser MSL 16546PBa-SV-ZF, sFlipLock e-drive, 2 vantaux

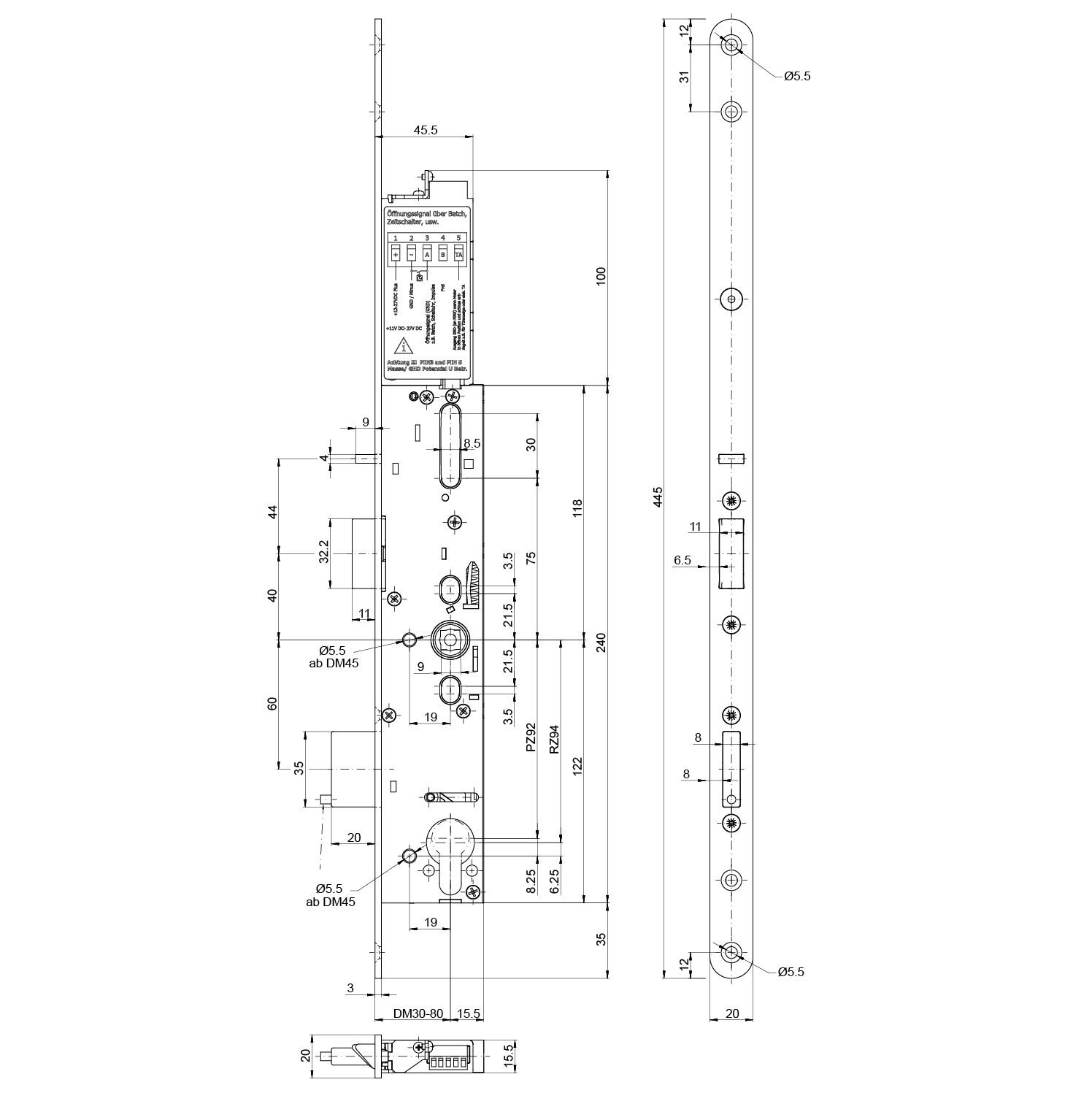

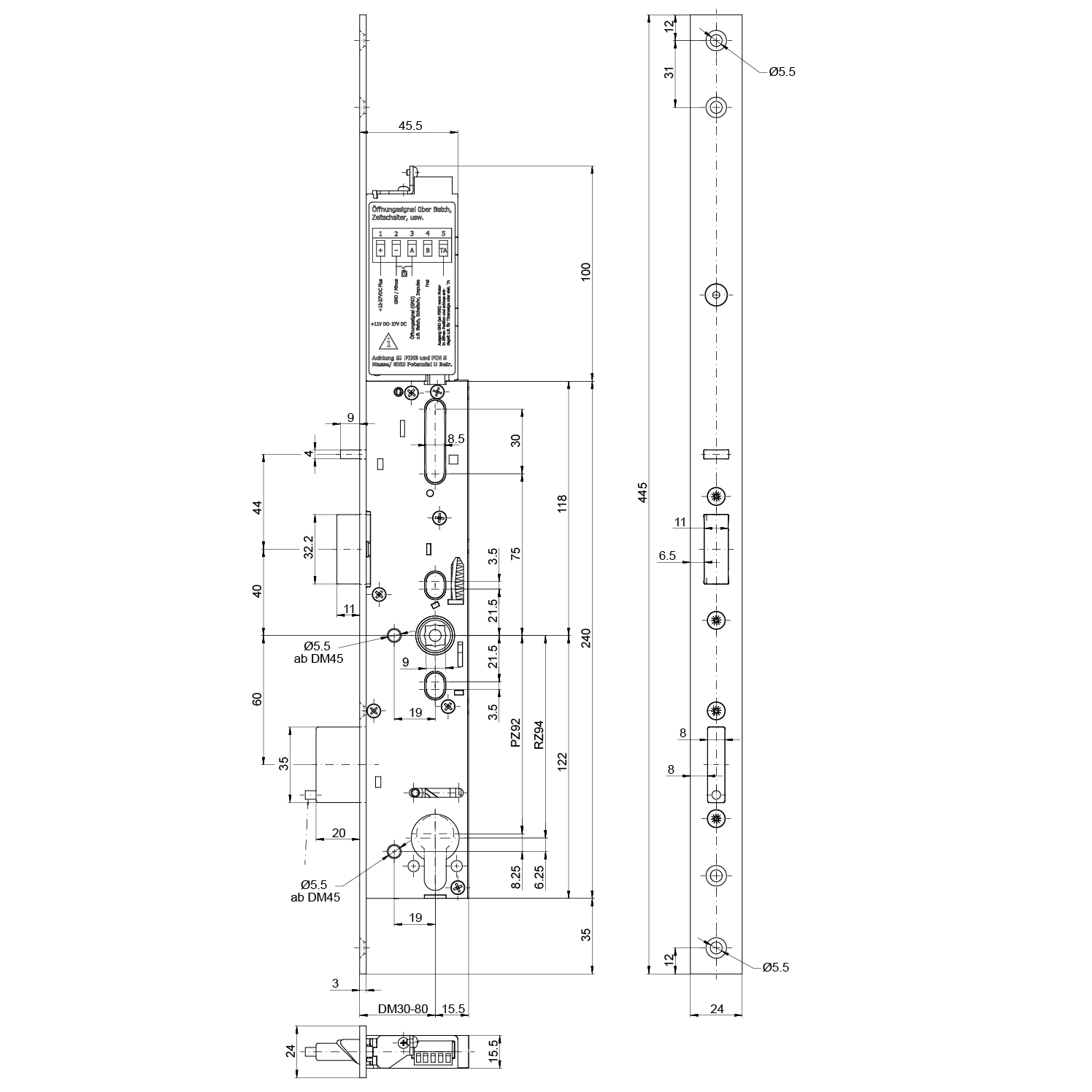

17.786.06-83, Figure = DIN à gauche

17.786.

La serrure à entailler sFlipLock e-drive à commande de poignée est équipée d'un fouillot en deux parties, de sorte que la poignée intérieure soit embrayée et la poignée extérieure débrayée. Les deux côtés de la porte sont en règle générale équipés d'une garniture et d'une poignée, mais le côté intérieur (dans le sens de l'évacuation) peut également être équipé d'une barre anti-panique standard ou de poussée. Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel du pêne long ainsi que la libération du bec de cane pivotant (fonction anti-panique). Lors du déverrouillage de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge, la poignée extérieure s'embraye et le pêne dormant rentre partiellement jusqu'aux derniers 5 mm. La poignée permet ensuite de libérer le bec de cane pivotant et de déverrouiller complètement la serrure. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Uniquement disponible en combinaison avec un verrouillage de vantail fixe. Celui-ci permet toujours d'ouvrir la porte par l'actionnement de la poignée, de la garniture anti-panique ou de la barre anti-panique de poussée, même lorsque la serrure du vantail de service est verrouillée (fonction anti-panique). Verrouillage automatique lors de la fermeture de la porte par déclenchement du verrou de commutation.

Exécution:

Fonction anti-panique B, s'ouvrant vers l'extérieur, motorisé, 2 vantaux, commande de béquille, poignée extérieur à couplage électronique, verrouillage automatique, hauteur de têtière 445 mm

Domaine d'utilisation:

- Portes anti-panique totale à 2 vantaux

- À l'intérieur de la maison, dans des bureaux, des salles de serveurs informatiques

- Le secteur industriel et des bâtiments publics
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels

Normes:

- Homologation selon EN 179

- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3

- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5

- Possibilité d'atteindre une protection anti-effraction de catégorie RC2 sur des systèmes de porte appropriés

Remarque:

- Compatible avec cylindre à bouton et cylindre débrayable

- Non-compatible avec des contacts de fond de pêne

- Tension de service: 11 - 27 VDC

- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc

- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS.

Pour Verrouillage du vantail dormant anti-panique, voir 17.278.
Pour Support de serrure, voir 14.168.61+64
Pour Câble de raccordement, voir 17.273.91-92
Pour Module tampon d'urgence, voir 17.365.92
Câble de raccordement, voir 17.561.75+76
Gela Plug&Play, voir 17.564.38
Gela Plug&Play Keypad, voir 17.572.23+28
Pour Unité de contrôle, voir 99.047.01
Accessoires pour verrouillage par le bas, voir 17.223.07-35
Accessoires pour verrouillage par le haut, voir 17.223.57-88
Gâche, voir 17.279.
D'autres exécutions sur demande.
Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90

Avancement du pêne: 20 mm
Classe de résistance: ES1 / RC2
Épaisseur de la têtière: 3 mm
Fonction: motorisé
Fonction d'évacuation: B extérieur
Fonction panique: SN EN 179 / 1125
Fonctionnement: Fonctionnement par la poignée
Longueur de têtière: 445 mm
Marque: MSL
Matériau: acier inoxydable, acier
Nombre de vantaux: 2 vantaux
Norme de sécurité incendie: vérifié
Sens d'évacuation: à l'extérieur
Surface de la têtière: acier inoxydable mat
Surveillance: non
Système: sFlipLock e-drive
Tension de service: 12, 24 ± volts
Tours: 1 tour
Type de produit: Serrures à mortaiser anti-panique
Verrouillage: Auto-verrouillage

16 exécutions

	PZ (8) RZ (8)	DIN droite (8) DIN gauche (8)	92 (6) 94 (8)	35 (2) 60 (4) 70 (4) 80 (4)	20 (12) 24 (2)	angulaire (4) Rond (12)	B extérieur (16)	à l'extérieur (16)	9 (14)	3 (16)	445 (16)	2 vantaux (16)	SN EN 179 / 1125 (16)	Auto-verrouillage (16)	vérifié (16)	ES1 / RC2 (16)	Bois (14) Cadre de tube (2)	Fonctionnement par la poignée (16)	non (16)	12, 24 ± (16)	1 tour (16)	20 (16)	acier inoxydable, acier (16)	acier inoxydable mat (16)	14604851 (1) 14604852 (1) 14604853 (1) 14604854 (1) 14604855 (1) 14604856 (1) 14604871 (1) 14604872 (1) 14604873 (1) 14604874 (1) 14604875 (1) 14604876 (1) 14604883 (1) 14604884 (1) 14604903 (1) 14604904 (1)	sFlipLock e-drive (16)	motorisé (16)
17.786.06 \| Pack ST Pièce	RZ	DIN droite	94	60	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604851	sFlipLock e-drive	motorisé
17.786.07 \| Pack ST Pièce	RZ	DIN droite	94	70	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604853	sFlipLock e-drive	motorisé
17.786.08 \| Pack ST Pièce	RZ	DIN droite	94	80	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604855	sFlipLock e-drive	motorisé
17.786.16 \| Pack ST Pièce	RZ	DIN gauche	94	60	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604852	sFlipLock e-drive	motorisé
17.786.17 \| Pack ST Pièce	RZ	DIN gauche	94	70	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604854	sFlipLock e-drive	motorisé
17.786.18 \| Pack ST Pièce	RZ	DIN gauche	94	80	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604856	sFlipLock e-drive	motorisé
17.786.23 \| Pack ST Pièce	RZ	DIN droite	94	35	24	angulaire	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604883	sFlipLock e-drive	motorisé
17.786.33 \| Pack ST Pièce	RZ	DIN gauche	94	35	24	angulaire	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Cadre de tube	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604884	sFlipLock e-drive	motorisé
17.786.56 \| Pack ST Pièce	PZ	DIN droite	92	60	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604871	sFlipLock e-drive	motorisé
17.786.57 \| Pack ST Pièce	PZ	DIN droite	92	70	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604873	sFlipLock e-drive	motorisé
17.786.58 \| Pack ST Pièce	PZ	DIN droite	92	80	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604875	sFlipLock e-drive	motorisé
17.786.66 \| Pack ST Pièce	PZ	DIN gauche	92	60	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604872	sFlipLock e-drive	motorisé
17.786.67 \| Pack ST Pièce	PZ	DIN gauche	92	70	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604874	sFlipLock e-drive	motorisé
17.786.68 \| Pack ST Pièce	PZ	DIN gauche	92	80	20	Rond	B extérieur	à l'extérieur	9	3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604876	sFlipLock e-drive	motorisé
17.786.73 \| Pack ST Pièce	PZ	DIN droite				angulaire	B extérieur	à l'extérieur		3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604903	sFlipLock e-drive	motorisé
17.786.83 \| Pack ST Pièce	PZ	DIN gauche				angulaire	B extérieur	à l'extérieur		3	445	2 vantaux	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	non	12, 24 ±	1 tour	20	acier inoxydable, acier	acier inoxydable mat	14604904	sFlipLock e-drive	motorisé
