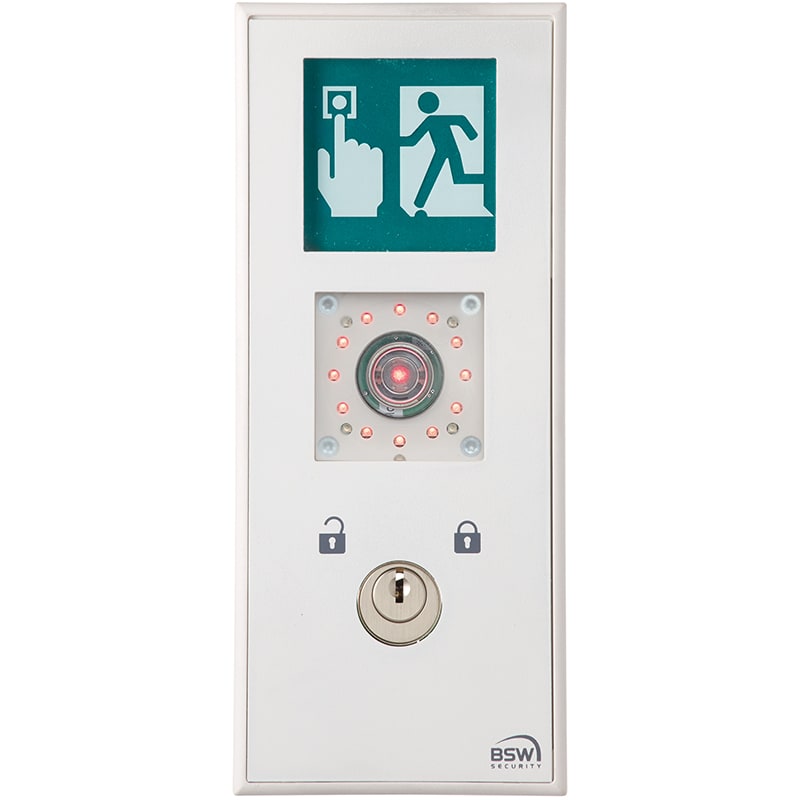

Terminal de commande d'évacuation BSW intégral FTI-T0 RZ, uP
17.541.11
Terminal de commande d'évacuation BSW intégral FTI-T0 RZ, uP
17.541.
pour la commande et la surveillance d'une porte de secours selon EN13637, avec interrupteur à clé RZ, commande, pictogramme rétroéclairé et indicateurs optiques / acoustiques intégrés, la programmation et l'utilisation se font sur le terminal via l'interrupteur à clé, libération externe de la porte possible via l'interrupteur à clé, en cas de sabotage sur l'interrupteur à clé externe, la libération de la porte peut être bloquée, surveillance de la porte avec contact de porte et d'ancre, libération par le système d'alarme incendie, montage en saillie ou encastré, convient aux boîtes d'encastrement suisses et européennes, éléments de commande raccordables comme l'interrupteur à clé, 2 relais pour l'alarme jusqu'à l'acquittement, l'état de la porte ou l'alarme. Validation de la porte : 24 V DC, 1,25 A, sans demi-cylindre
- Consommation de courant sans éléments de verrouillage: max. 300 mA
- Pour les sorties de secours sans temporisation t0
- Borniers à fiches avec bornes à visser
- Tension de service: 24 V DC ou 12 V DC +/- 10%, bloc d'alimentation conforme à EN 60950
- Couleur: vert signal similaire à RAL 6032 ou blanc RAL 9010

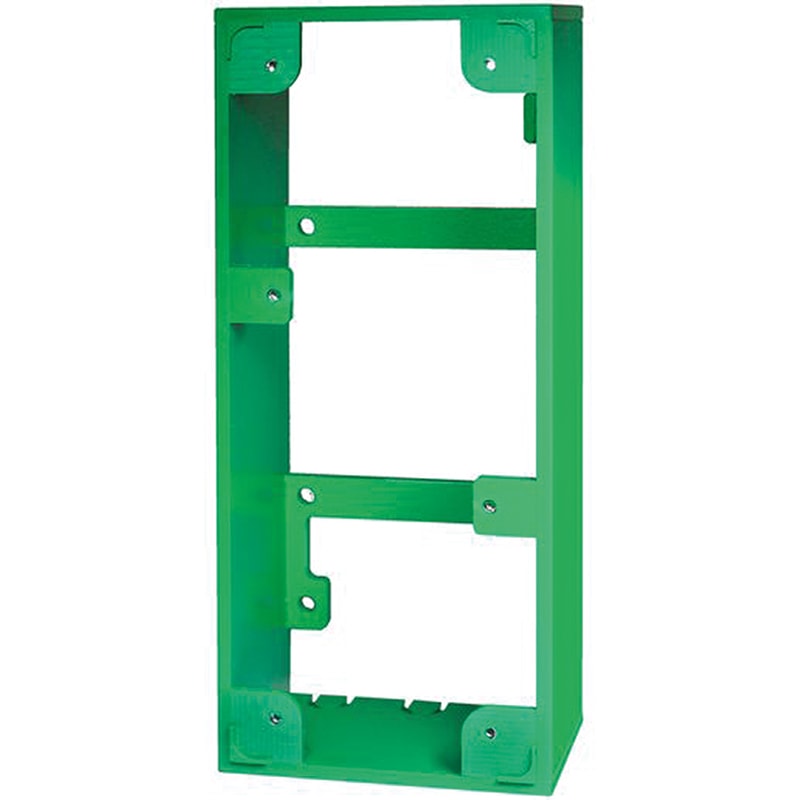

- Pour le montage aP, voir cadre 17.541.51 .
- Marque
- BSW
- Taille
- 208 x 88 x 13,5 mm
Gâche électrique pour sortie de secours effeff 332 ProFix 2
Gâche à courant de repos, avec pêne radial et guidage du pêne dormant, spécialement conçue pour l'utilisation pour le verrouillage de portes dans des issues de secours, pour un déverrouillage sûr même sous précharge, avec diode, contact de retour d'information et contact d'armature, forme symétrique, utilisable à droite et à gauche, plage de réglage FaFix 2 mm, résistance à l'effraction 3000 N, avec serrure à pêne rentrant, convient également comme verrouillage supplémentaire pour les issues de secours avec entrée et sortie sécurisées et contrôlées, sans gâche
Relais d'accouplement effeff
Le relais d'accouplement (module d'accouplement) est nécessaire pour disposer vers l'extérieur d'un contact de relais sans potentiel. Le contact magnétique pour le modèle 332® est sous tension ; le cas échéant, utiliser un relais d'accouplement

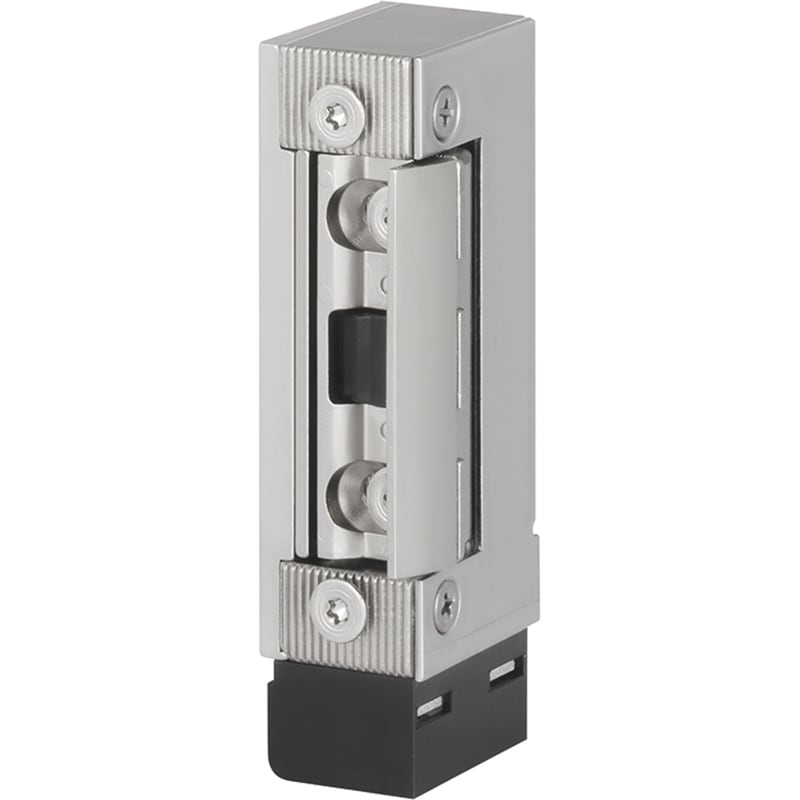

Gâche électrique pour sortie de secours BSW TV5
pour montage inversé, côte longue vers la bas, avec guide bec de cane EasyAdapt, sécurité homologuée MPA pour l'utilisation dans les sorties de secours, ouverture sans courant, avec diode de protection intégrée
Contact d'arrimage et de confirmation (AK RR): 24 V CC, 0,5 A
Fonctionnement continu: 24 V CC, ± 10%, 58 mA
Réglage demi-tour: 5 mm par pas de 1 mm
Profondeur de course du demi-tour: 6 mm
Force de maintien: conforme à EltVTR avec déverrouillage sans blocage, indépendant de la charge
Pièce de rechange / Insert borgne effeff, pour remplacer un Gâche électrique de porte de secours
sans fonction électrique, permutable universel DIN à droite et DIN à gauche avec la capacité d'ajustement FaFix, plage de réglage 3 mm,
pour l'insertion sur serrure à 2 becs-de-cane à mortaiser ou pour l'insertion à la place d'ouvre-porte électriques si aucune fonction d'ouverture électrique n'est requise ou exigée
Câble de raccordement BSW, très flexible
Câble de commande torsadé par paires, blanc + brun, vert + jaune
Câble d'alimentation, rouge + noir
Matériau : gaine PVC grise
Gâche électrique pour sortie de secours effeff 332
ouvre-porte à courant de repos, conçu pour être utilisé pour verrouiller les portes dans les voies d'évacuation, pour au déverrouillage fiable même sous précharge, avec diode, contact de retour et de l'ancrage, construction symétrique, permutable DIN à droite et DIN à gauche, plage de réglable 4 mm de FaFix, résistance à la rupture 3000 N, avec serrure à bec-de-cane à mortaiser également compatible en tant que verrouillage supplémentaire pour portes d'issues de secours avec accès et sortie sécurisées et contrôlées, sans câche

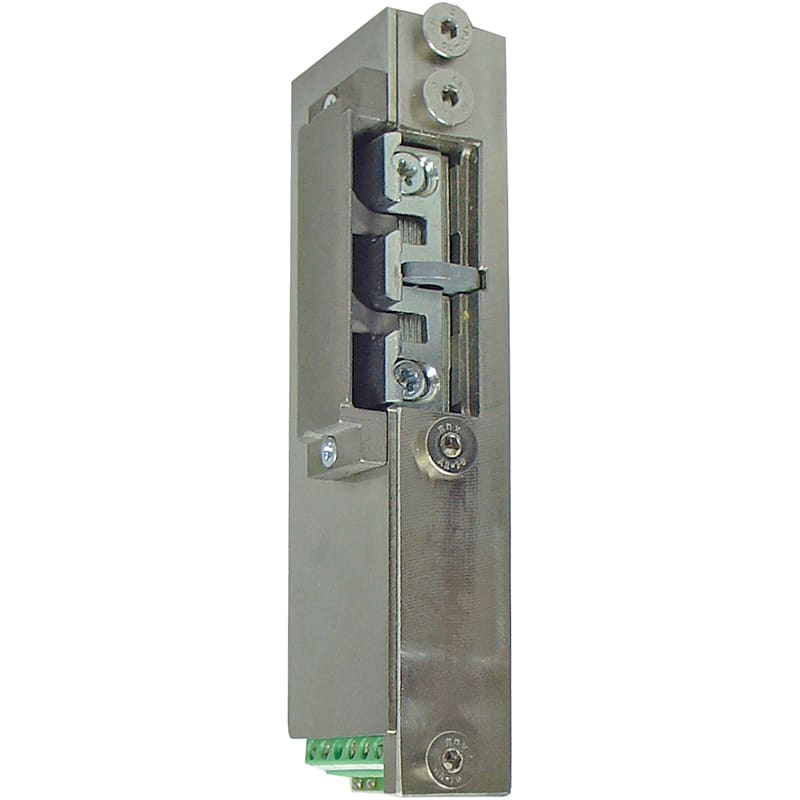

Gâche électrique sortie de secours effeff 331 Fix, avec contact de retour
Ouvre-porte de sécurité à courant de repos pour porte de secours, construction particulièrement robuste, de par le déverrouillage fiable même sous précharge max. de 5000 N, l'ouvre-porte pour porte de secours est surtout utilisé sur des portes avec des exigences d'issues de secours et des systèmes de sas, résistance à la rupture 7500 N, avec armature contact est utilisé en combinaison avec la terminal de la sortie de secours, avec bec-de-cane à mortaiser également compatible comme élément de verrouillage supplémentaire pour portes d'issues de secours avec accès et sortie sécurisées et contrôlées, sans gâche
Gâche électrique sortie de secours effeff 331 FaFix, avec contact de retour
Ouvre-porte de sécurité à courant de repos pour porte de secours, construction particulièrement robuste, de par le déverrouillage fiable même sous précharge max. de 5000 N, l'ouvre-porte pour porte de secours est surtout utilisé sur des portes avec des exigences d'issues de secours et des systèmes de sas, résistance à la rupture 5000 N, avec armature contact est utilisé en combinaison avec la terminal de la sortie de secours, plage de réglage 2 mm de FaFix, avec bec-de-cane à mortaiser également compatible comme élément de verrouillage supplémentaire pour portes d'issues de secours avec accès et sortie sécurisées et contrôlées, sans gâche
