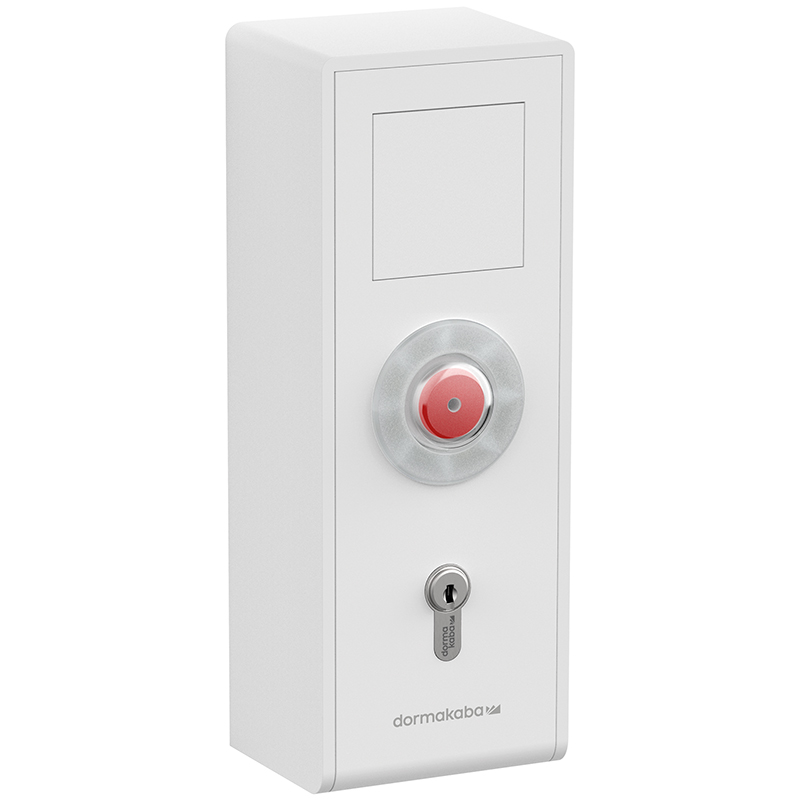

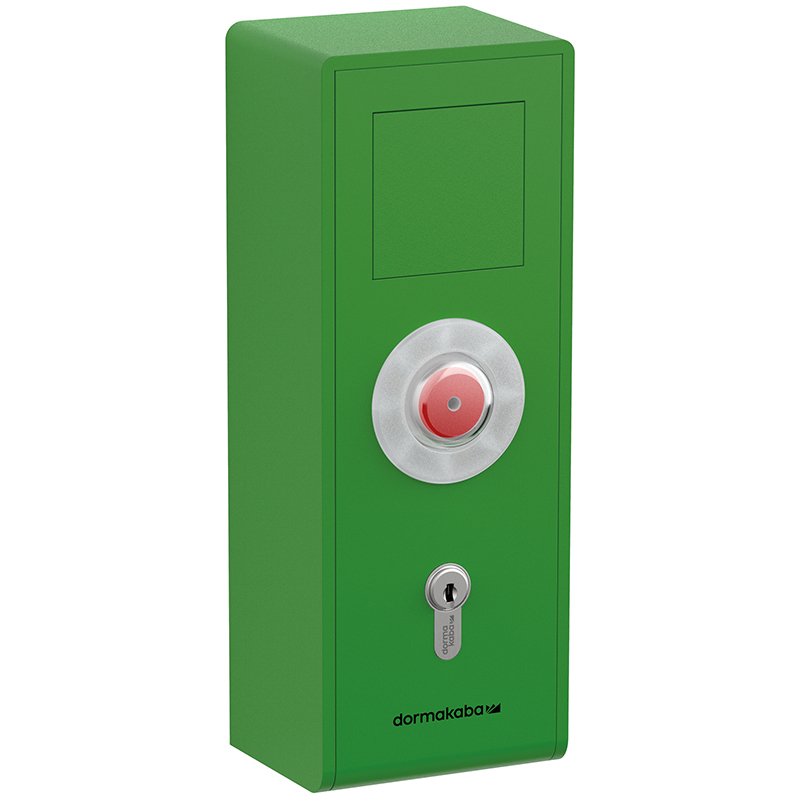

Terminal de porte DORMAKABA SafeRoute STL-G, avec bloc d'alimentation, 230 V CA

17.544.22

Terminal de porte DORMAKABA SafeRoute STL-G, avec bloc d'alimentation, 230 V CA

17.544.

Boîtier de terminal de porte protégé contre le sabotage avec cadre en métal léger laqué et face avant en plastique ABS V0 robuste, pour utilisation avec carte de licence SLI comme centrale de commande en saillie (maître) ou sans carte de licence comme terminal en saillie avec bouton d'urgence intégré (esclave), unité de commande ou bouton d'urgence intégrée avec bouton d'urgence non encliquetable, à ouverture forcée et éclairée, avec cadre anti-sabotage, environnement du bouton d'urgence sous forme d'anneau lumineux pour l'affichage optique des états de fonctionnement, d'alarme, de sabotage et de dérangement ainsi que pour l'assistance optique lors de la mise en service, alarme acoustique supplémentaire via une sirène d'alarme intégrée (jusqu'à env. 82 dB), dispositif intégré de commutation à clé et de touches pour l'acquittement de l'alarme ainsi que pour le verrouillage et le déverrouillage, montage facile grâce au boîtier rabattable, possibilité de logement pour un insert encastré intégré dans la dimension 55, par ex. panneau d'issue de secours éclairé SES-UP ou écran tactile STD-UP DCW®, possibilité supplémentaire de monter des modules SLON-UP pour la mise en réseau LON, avec bloc d'alimentation intégré pour le raccordement à 230 V AC, courant de sortie max. 1A, testé selon EN 13637, sans demi-cylindre profilé 30 - 32,5 mm, longueur 40,5 - 43,5 mm

Dimensions (L x H x P) env. : 95 x 253 x 75 mm
Humidité relative : jusqu'à 93 % (sans condensation)
Plage de température : de -10° C à +55° C
Degré de protection : IP32

Marque
DormaKaba

Système de verrouillage de portes DORMAKABA SafeRoute STV 201

aimant électrique avec technologie de bus DCW®, homologué selon EltVTR, conforme à la norme EN 13637, connexion exclusivement à SafeRoute SCU via le bus système DCW® 4 fils, avec contacts de sabotage et de surveillance de porte ainsi que surveillance intégrée à guidage forcé de l'état actif / inactif, boîtier métallique laqué, protégé contre la corrosion et le sabotage, aimant avec suspension à cardan et réglage tridimensionnel, livraison avec contre-plaque (également pour portes coupe-feu) et matériel de fixation, force de retenue selon EltVTR et EN 13637 classe 3 pour un déverrouillage indépendant de la charge et sans coincement


Dimensions approximatives : 190 x 58 x 87 mm
Valeurs de raccordement : 24 V DC +/- 15 %
Consommation de courant max. : env. 200 mA
Câbles recommandés : I-Y (ST) Y 2 x 2 x 0,6

Vers le produit

Système de verrouillage de portes DORMAKABA SafeRoute STV avec gâche équerre pour portes pliantes

avec contacts de retour intégrés pour la surveillance des états "STV active/inactive" ainsi que "porte ouverte/fermée", toutes les variantes avec pêne réglable, livraison avec gâche bridée et vis de montage, déverrouillage sans serrage indépendant de la charge, force de retenue selon EltVTR et EN 13637 classe 3, raccordement exclusivement à SafeRoute SCU via bus système DCW® 4 fils, testé selon EN 13637


Dimensions (L x H x P) env.: 23,5 x 139 x 39 mm, sans gâche
Consommation: 24 V DC +/-15 %
Consommation max.: 80 mA (verrouillé), 20 mA (déverrouillé)
Câbles recommandés: I-Y (ST) Y 2 x 2 x 0,6
Plage de température: -10° C à +55° C
Humidité relative: 93 % (sans condensation)

Vers le produit

Système de verrouillage de portes DORMAKABA SafeRoute STV avec gâche plate pour portes à recouvrement

avec contacts de retour intégrés pour la surveillance des états "STV active/inactive" ainsi que "porte ouverte/fermée", toutes les variantes avec pêne réglable, livraison avec gâche bridée et vis de montage, déverrouillage sans serrage indépendant de la charge, force de retenue selon EltVTR et EN 13637 classe 3, raccordement exclusivement à SafeRoute SCU via bus système DCW® 4 fils, testé selon EN 13637


Dimensions (L x H x P) env.: 23,5 x 139 x 39 mm, sans gâche
Consommation: 24 V DC +/-15 %
Consommation max.: 80 mA (verrouillé), 20 mA (déverrouillé)
Câbles recommandés: I-Y (ST) Y 2 x 2 x 0,6
Plage de température: -10° C à +55° C
Humidité relative: 93 % (sans condensation)

.

Vers le produit

Système de verrouillage de portes DORMAKABA SafeRoute STV avec gâche plate pour portes à recouvrement

avec contacts de retour intégrés pour la surveillance des états "STV active/inactive" ainsi que "porte ouverte/fermée", toutes les variantes avec pêne réglable, livraison avec gâche bridée et vis de montage, déverrouillage sans serrage indépendant de la charge, force de retenue selon EltVTR et EN 13637 classe 3, raccordement exclusivement à SafeRoute SCU via bus système DCW® 4 fils, testé selon EN 13637


Dimensions (L x H x P) env.: 33 x 139 x 39 mm, sans gâche
Consommation: 24 V DC +/-15 %
Consommation max.: 80 mA (verrouillé), 20 mA (déverrouillé)
Câbles recommandés: I-Y (ST) Y 2 x 2 x 0,6
Plage de température: -10° C à +55° C
Humidité relative: 93 % (sans condensation)

Vers le produit

Panneau de chemin de fuite DORMAKABA SES-UP

Panneau d'issue de secours éclairé par LED actives en tant qu'insert du Système 55, inserts de pictogrammes interchangeables pour les systèmes avec et sans activation temporisée

.

Tension d'alimentation : 24 V DC +/-15 %, stabilisée
Consommation de courant : max. 60 mA

.

Degré de protection : IP30

Plage de température : -10° C à +55° C

.

Vers le produit

Carte de licence DORMAKABA SafeRoute SLI Mini

pour l'exploitation d'un système de porte individuelle avec des paramètres standard préconfigurés

Vers le produit

Carte de licence DORMAKABA SafeRoute SLI Standard

pour l'exploitation de portes individuelles ou de portes en réseau avec connexion d'autres composants du système DCW®, paramétrage complet et programmation d'entrées et de sorties possibles selon le modèle de licence, fonctions de commande intégrées pour serrures motorisées SVP 2000 DCW® et M-SVP 2200 DCW®, gestion des alarmes, utilisation de modules d'E/S DCW®, fonctions d'accès et de commande horaire intégrées selon le modèle de licence (batterie fournie), possibilité de visualisation via TMS Soft à partir de la version 5.0, possibilité d'extension par des applications selon le modèle de licence

Vers le produit

Carte de licence DORMAKABA SafeRoute SLI Premium

pour le fonctionnement de portes individuelles ou de portes en réseau avec connexion d'autres composants du système DCW®, comprend toutes les caractéristiques du standard (batterie comprise dans la livraison), sont en outre intégrées: applications SLI-A commande de sas et de plusieurs portes, fonctions logiques et temporisation T1 ainsi que possibilité d'utilisation de fonctions de tableau importantes pour la sécurité selon EN 13637 via le réseau LON (activation centrale via SCMC20, blocage de la validation via SCMC30, activation de la temporisation de validation T2 via SCMC40)

Vers le produit

Application DORMAKABA SafeRoute SLI-A portes multiples

permet de mettre en place un système comprenant jusqu'à quatre portes autonomes avec une seule licence principale SLI, le nombre maximal de portes pouvant être équipées dépend des conditions structurelles et de la configuration du système

Vers le produit

Application DORMAKABA SafeRoute SLI-A Sas d'étanchéité

avec une SCU comme maître, il est possible de commander et de surveiller jusqu'à quatre portes en tant que réseau de sas, la connexion se fait via le bus DCW®

Vers le produit

Application DORMAKABA SafeRoute SLI-A logique

les fonctions logiques permettent de réaliser des souhaits de commande complexes, il est possible de relier entre elles toutes les entrées et sorties analogiques ainsi que la plupart des participants au bus DCW®, par ex. via la logique ET, la logique NAND, la logique OU, etc.

Vers le produit

Application DORMAKABA SafeRoute SLI-A temporisation T1

permet une libération retardée jusqu'à 15 secondes (temporisation t1 selon EN 13637), l'identification nécessaire et l'affichage de l'état du système temporisé peuvent être effectués par exemple via le panneau d'évacuation éclairé SES-UP et le compteur descendant intégré dans le SCU

.

Vers le produit

Unité de commande DORMAKABA SafeRoute SCU-DR

pour montage sur rail symétrique TS35 selon EN 50022, avec technologie de bus DCW®, utilisable avec les composants SafeRoute et accessoires, 6 unités de division, utilisable comme unité de commande pour montage déporté, par ex. dans l'armoire électrique ou dans les boîtiers d'alimentation dormakaba NT-G, NT-G1 et NT-G2, module E/S intégré avec quatre entrées optocouplées et quatre sorties libres de potentiel, pour le fonctionnement, une carte de licence SLI (à partir du standard) et au moins un bouton d'urgence sont également nécessaires, par ex. l'unité encastrée SCU-UP ou le terminal en saillie STL-G et un verrouillage électrique STV

Vers le produit

Composant de système DORMAKABA SafeRoute SIO-DR

Module E/S pour montage sur rail symétrique TS35 selon EN 50022, 6 unités de division, module de couplage de bus pour le raccordement d'appareils avec technique de câblage analogique à SafeRoute via le bus système DCW® de dormakaba, module supplémentaire avec quatre entrées optocoupleur et quatre sorties sans potentiel, alimentation en tension via le bus DCW®


Consommation de courant au repos : 6 mA

Relais actifs : max. 51 mA
Consommation de courant des entrées : à 5 V-28 V AC / DC : 5 V / 3 mA ; 12 V / 8 mA ; 24 V / 17 mA ; 28 V / 28 mA par entrée, max.
Consommation de courant par sortie : 1A

Dimensions : (L x H x P) 106 x 92 x 65 mm / 6 TE

Pour montage dans un boîtier ou une armoire électrique avec au moins IP30

Température ambiante : -10° C à +55° C

Vers le produit

Composant de système DORMAKABA SafeRoute SLAN-DR

pour montage sur rail DIN TS35 selon EN 50022, 6 unités de division, permet la connexion de SafeRoute à des réseaux LAN-TCP/ IP et l'utilisation du logiciel de visualisation et de paramétrage TMS Soft (à partir de V5.0) via Ethernet, connexion possible d'une unité de commande SCU (maître) via interface RS232 (longueur de câble max. 15m), en fonction de la configuration du système, jusqu'à quatre portes peuvent être mises en réseau via un seul module SLAN-DR (en liaison avec l'application Commande de plusieurs portes)


Alimentation en tension 24 V DC +/-15 %

Consommation de courant 60 mA
Dimensions (L x H x P) 106 x 92 x 65 mm / 6 TE

Pour montage dans un boîtier ou une armoire électrique avec au moins IP30

Température ambiante de -10° C à +55° C

Vers le produit

Composant du système DORMAKABA SafeRoute SLON-DR

pour le montage sur rail DIN TS35 selon EN 50022, 6 unités de division, permet la connexion de SafeRoute aux réseaux LON et l'utilisation du logiciel de visualisation et de paramétrage TMS Soft (à partir de V5.0) via LON, en cas de mise en réseau sur le logiciel de visualisation TMS Soft Professional, la connexion de jusqu'à trois unités de commande SCU (maître) est possible via trois interfaces RS232, en cas de mise en réseau avec LON-Binding, la connexion d'une unité de commande SCU est possible, en fonction de la configuration du système, il est ainsi possible de mettre en réseau jusqu'à douze portes via un seul module SLON-DR, longueur maximale de câble RS232 par interface 15 m


Alimentation en tension 24 V DC +/-15 %

Consommation de courant 18 mA

Dimensions (L x H x P) 106 x 92 x 65 mm / 6 TE
pour montage dans un boîtier ou une armoire électrique avec au moins IP30

Température ambiante de -10° C à +55° C

Vers le produit

Adaptateur universel DORMAKABA SafeRoute STV-A

pour le raccordement des verrouillages de portes dormakaba analogiques TV 100, TV 200, TV 500 et TV 550 sans interface de bus DCW® à SafeRoute ou pour l'intégration de produits d'autres marques avec contacts de commutation analogiques (les certifications selon EltVTR ou EN 13637 doivent être respectées), en raison de sa petite taille, convient en particulier au montage dans des cadres profilés, longueur maximale de câble entre l'adaptateur et l'élément de verrouillage analogique 5 m


Dimensions (L x H x P) env. : 31 x 63 x 17 mm
Tension d'alimentation : 24 V DC +/-15 %
Force de maintien : dépend de l'élément de verrouillage
Consommation de courant maxi : 20 mA, plus. Consommation de courant (max. 800 mA) de l'élément de verrouillage certifié
Degré de protection : IP 32
Plage de température : -10° C à +55 °C
Humidité relative : jusqu'à 93 % (sans condensation)
