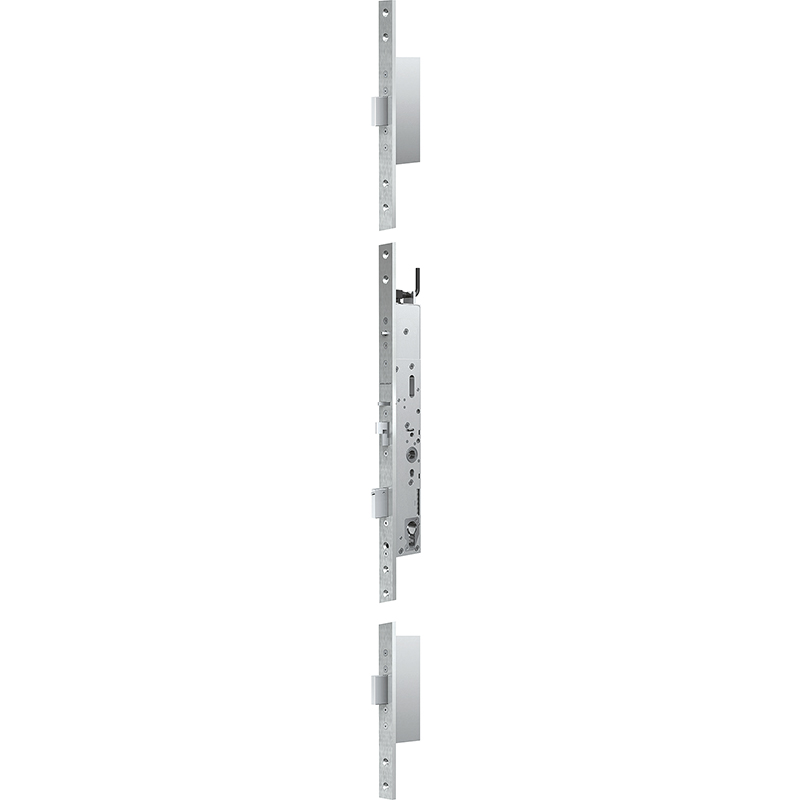

Serrure multipoints de securité effeff 519NE, avec têtière d'angle 24 x 1760 mm inox mat, motorisé, avec fonction anti-panique

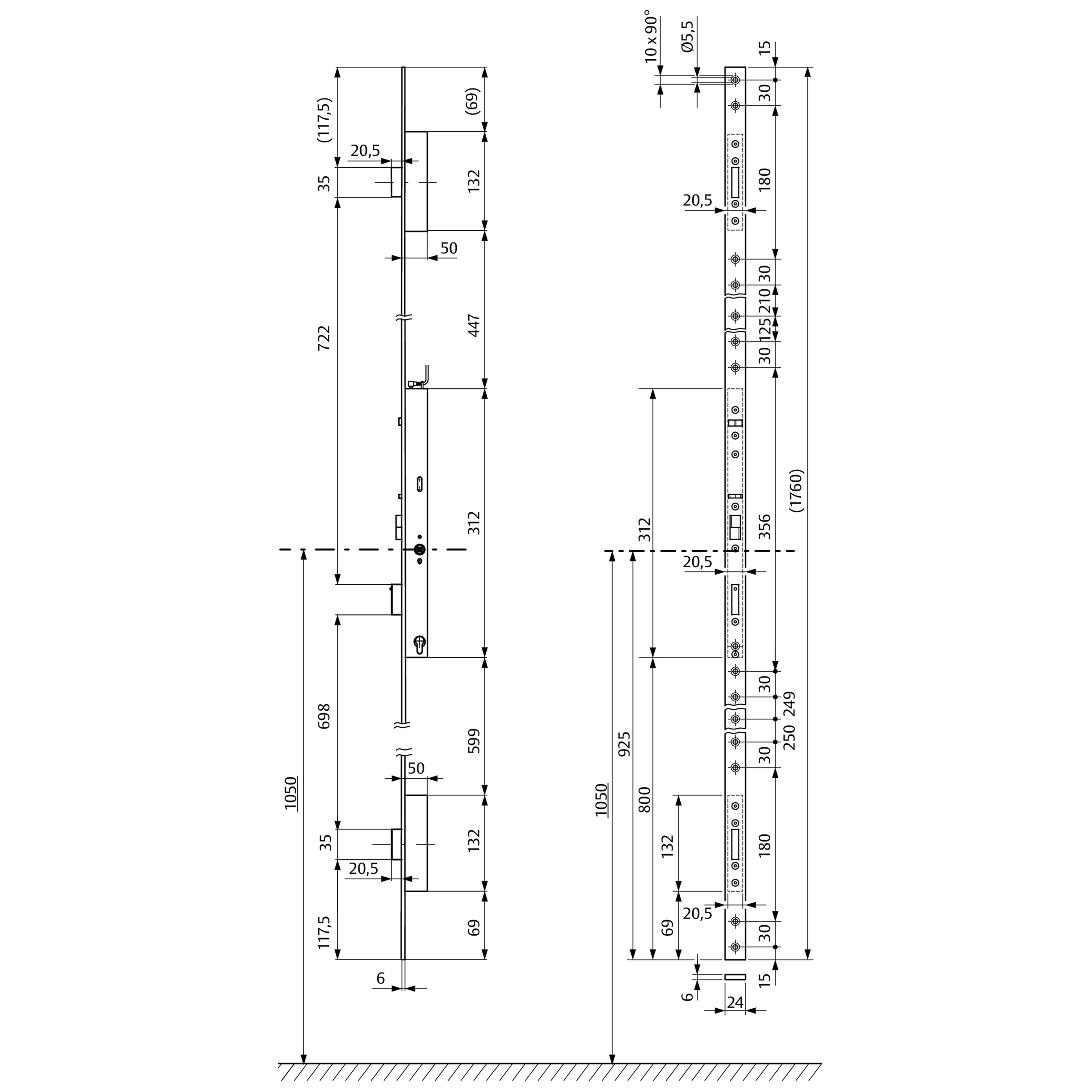

17.322.03-26 Figure = DIN à gauche
Serrure multipoints de securité effeff 519NE, avec têtière d'angle 24 x 1760 mm inox mat, motorisé, avec fonction anti-panique
17.322.
Pilotage par impulsion électrique, via contrôle d'accès, p. ex. lecteur biométrique ou à carte, serrure à code, minuterie, touche etc., les contacts de surveillance intégrés, raccordables libres de potentiel séparément comme contact de commutation permettent d'interroger des états essentiels de la serrure, pour portes d'issue de secours à 1 vantail, testée selon DIN EN 179 / DIN EN 1125, avec autoverrouillage, commande de déroulement mécanique entre le bec-de-cane et le pêne de commande, bec-de-cane en acier et 3 pênes massifs, sortie des verrous 20 mm, verrous 1 tour, avec fonction de levier
- Tige carrée voir 17.285.65-67
- Set gâches et gâches longue, voir 17.326.43-56
- Bloc d'alimentation, voir 17.328.
- Pour le lecteur biométrique, voir 17.566. à 17.573.
- Pour le système de contrôle d'accès à code, voir 17.584.
- Sens d'ouverture vers l'intérieur, testée selon DIN EN 179.
- Impérativement respecter le jeu de joint de 3 à 4,5 mm.
- Également disponible en usine avec d'autres distances au canon.
- Avancement du pêne
- 20 mm
- Classe de résistance
- ES3 / RC4
- Épaisseur de la têtière
- 3 mm
- Fonction
- motorisé
- Fonction d'évacuation
- E
- Fonction panique
- SN EN 179 / 1125
- Fonctionnement
- Fonctionnement par une clé
- Fouillot
- 9
- Larg. têtière
- 24 mm
- Longueur de têtière
- 1760 mm
- Marque
- Eff Eff
- Matériau
- acier inoxydable, acier
- Nombre de vantaux
- 1 vantail
- Norme de sécurité incendie
- vérifié
- Sens de Serrure
- DIN réversible
- Surface de la têtière
- acier inoxydable mat
- Surveillance
- oui
- Tension de service
- 24 ± volts
- Tours
- 1 tour
- Type de porte
- Cadre de tube
- Type de produit
- Verrouillage multipoints anti-panique
- Type de têtière
- angulaire
- Verrouillage
- Auto-verrouillage
Tige carrée effeff anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Module coupe-feu effeff 519ZBFS
Le module coupe-feu 519ZBFS est un accumulateur d'énergie externe nécessaire pour l'utilisation des serrures motorisées ASSA ABLOY ou de la gâche électrique MEDIATOR® dans les portes coupe-feu ou anti-fumée, en complément du module coupe-feu, le module IO N5950 doit être utilisé en plus pour les serrures motorisées ASSA ABLOY, un détecteur d'incendie homologué est nécessaire comme détection d'incendie, pour le montage et le nombre de détecteurs d'incendie nécessaires, nous recommandons les prescriptions de la directive DIBT pour les dispositifs de blocage, pour les portes anti-fumée, le détecteur d'incendie doit réagir à la grandeur d'incendie "fumée", le module anti-incendie garantit, en cas d'incendie ou de panne de courant, que la serrure motorisée ou la gâche électrique MEDIATOR® passe de chaque état de fonctionnement à l'état verrouillé et que la porte peut remplir sa fonction anti-incendie
Set gâche effeff pour serrure de verrouillage multipoints anti-panique 519N/ 819N
Acier chromé, avec découpe pour verrou et bec-de-cane
Gâche longue effeff pour serrure de verrouillage multipoints anti-panique 519N / 819N
Acier chromé, avec découpe pour verrou et bec-de-cane
Câble de raccordement
5 pôles, avec une prise de courant coudée avec charnière sur un côté
Module IO effeff N5950 OneSystem
Le module OneSystem IO est conçu pour la connexion numérique des serrures OneSytem avec Hi-O Technology. Le module OneSystem IO sert de liaison avec les appareils conventionnels, par exemple le contrôle d'accès, les commandes de sas ou les commandes de surveillance installées par le client. Il met à disposition des entrées avec potentiel pour la commande externe et des sorties de relais sans potentiel pour l'interrogation des états de fonctionnement des serrures pour des systèmes supérieurs.
Les réglages et les messages suivants sont possibles selon le modèle de serrure (fonctions correspondantes entre parenthèses)
Sorties de relais : (béquille extérieure), béquille intérieure, cylindre actionné, (embrayage de béquille actif), déverrouillé, verrouillé, porte ouverte/fermée, alarme/dérangement
Entrées : (validation externe), contact de porte externe, (verrouillage central)
Réglages : Mode temps : temps de déverrouillage 2 - 28 sec, fonction bascule, mode direct
