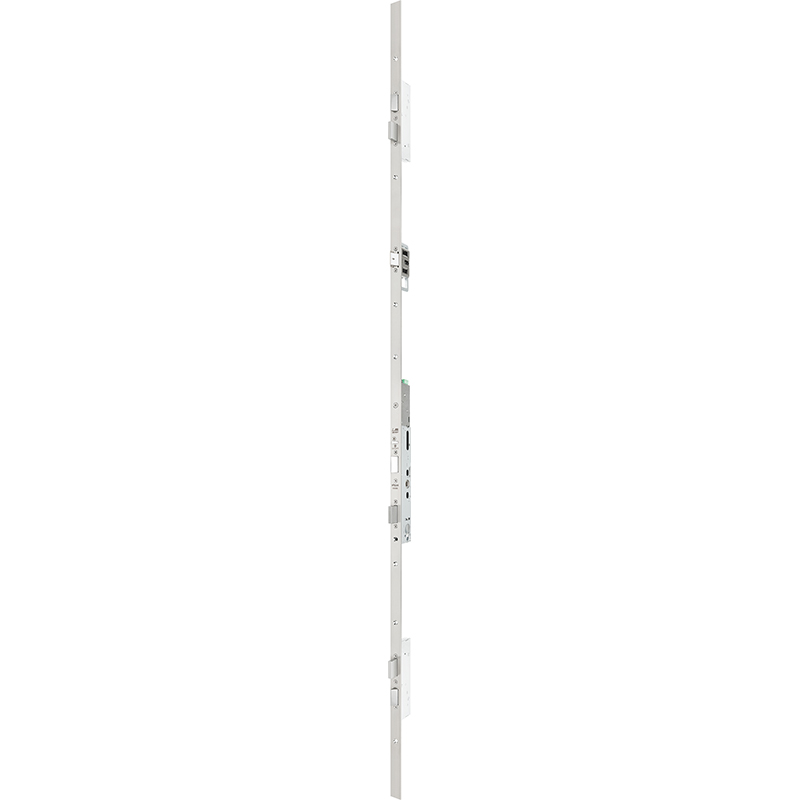

Verrouillage multipoints anti-panique MSL 26576PBa-SV-FF, mFlipLock e-access, 1 vantail

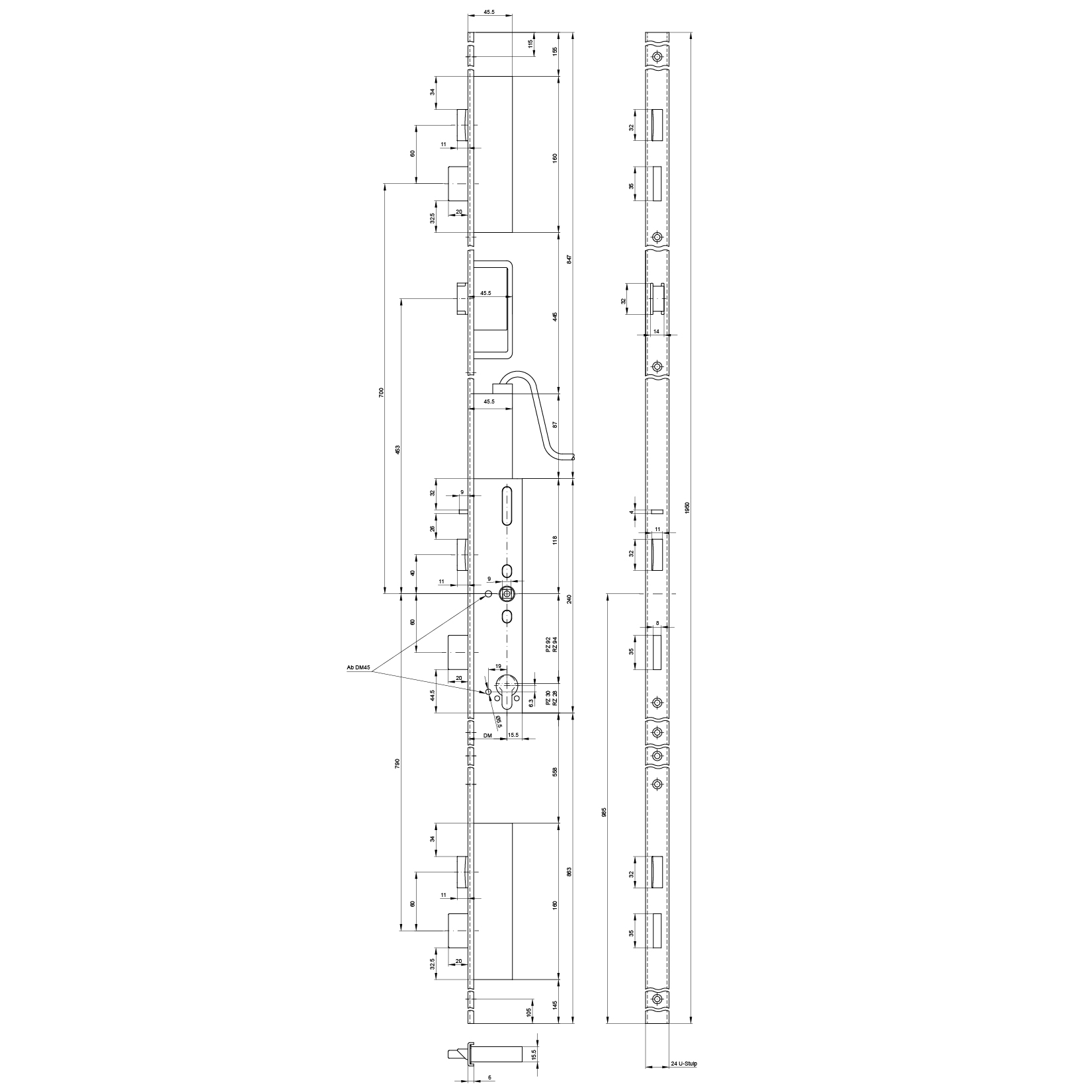

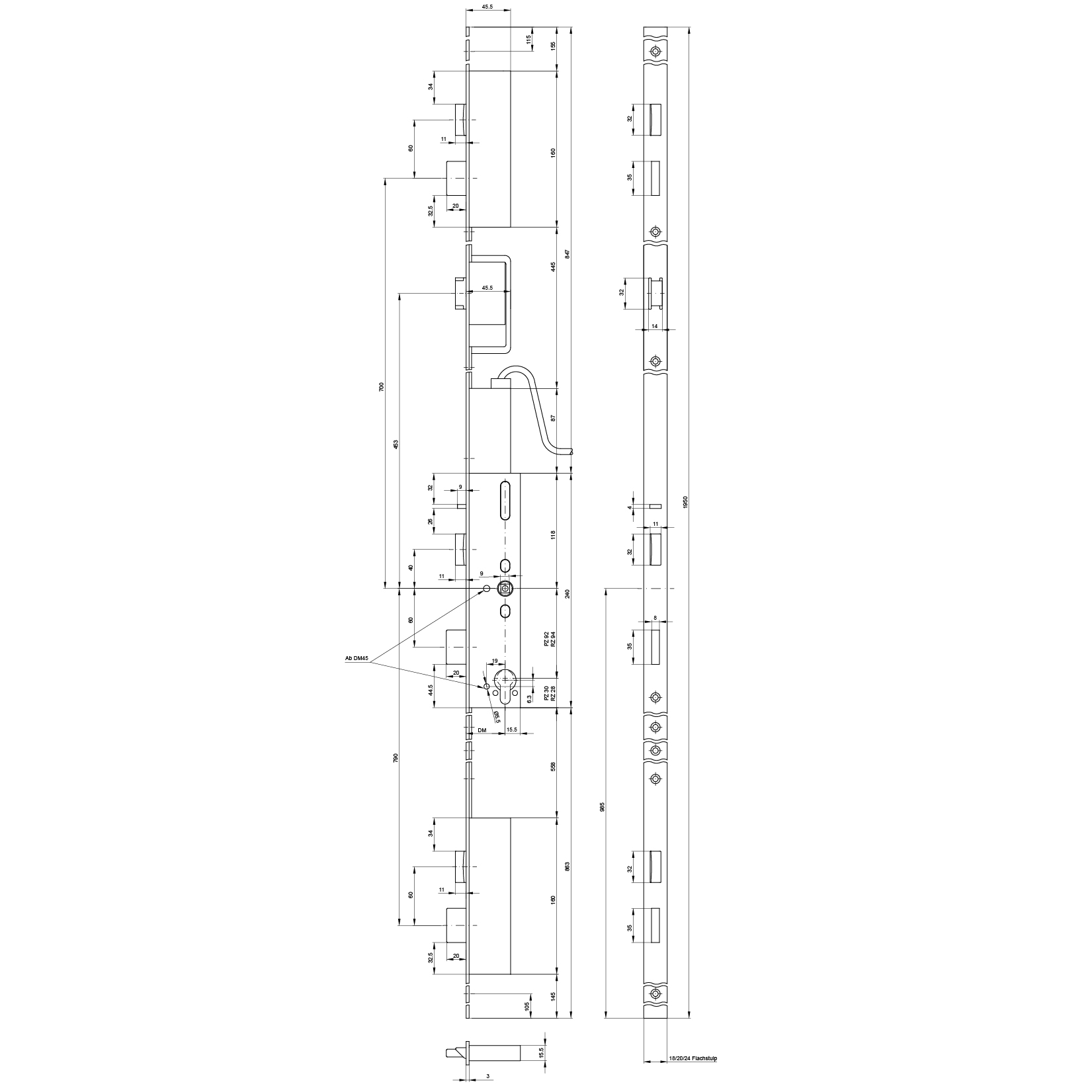

17.744. / 17.745., figure = DIN gauche
Verrouillage multipoints anti-panique MSL 26576PBa-SV-FF, mFlipLock e-access, 1 vantail
17.744.
Un lecteur de cartes et un terminal de porte d'évacuation sont installés dans le sens de l'évacuation. En cas d'urgence, on actionne le bouton d'ouverture de secours, ce qui débloque le verrouillage (bec de cane de secours). La serrure multipoints mFlipLock e-access à commande de poignée est équipée d'un fouillot en deux parties, de sorte que la poignée intérieure soit embrayée et la poignée extérieure débrayée. Les deux côtés de la porte sont en règle générale équipés d'une garniture et d'une poignée, mais le côté intérieur (dans le sens de l'évacuation) peut également être équipé d'une barre anti-panique standard ou de poussée. Lorsque la porte est verrouillée, elle peut être ouverte à tout moment de l'intérieur pour quitter le local par l'actionnement de la poignée intérieure, d'une barre anti-panique ou d'une barre anti-panique de poussée. Un tel actionnement entraîne le rappel des 3 pênes longs ainsi que la libération des 3 becs de cane pivotants (fonction anti-panique). Lors du déverrouillage de l'extérieur via une impulsion électrique, une empreinte digitale, un bouton, un badge ou une horloge, la poignée extérieure s'embraye et le pêne dormant rentre partiellement jusqu'aux derniers 5 mm. La poignée permet ensuite de libérer les becs de cane pivotants et de déverrouiller complètement la serrure. Lorsque la porte est verrouillée, une ouverture d'urgence de l'extérieur est à tout moment possible via le cylindre de fermeture. Lorsque l'on ferme la porte, la serrure verrouille automatiquement (autoverrouillage). Cette serrure est toujours utilisée en combinaison avec une commande d'évaluation (AWS), destinée à pouvoir évaluer tous les contacts de la serrure motorisée mFlipLock e- access. La serrure motorisée peut ainsi être ouverte, fermée, commutée sur la fonction jour ou complètement verrouillée à des horaires prédéfinis. La tension d'alimentation pour la serrure motorisée est également fournie par la commande d'évaluation AWS. En mode de cas d'urgence (panne de courant / déclenchement par le centrale d'alerte incendie), la serrure en état déverrouillé est automatiquement verrouillée par l'intermédiaire d'un condensateur tampon intégré. Sur l'entrée de verrouillage séparée (verrouillé), tous les signaux entrants sont coupés, de sorte que la serrure motorisée passe automatiquement en mode de verrouillage.
Exécution:
Fonction anti-panique B, s'ouvrant vers l'extérieur, motorisé, 1 vantail, commande de béquille, évaluation via contacts de serrure, poignée extérieur à couplage électronique, bec de cane de secours, verrouillage automatique, hauteur de têtière 1950 mm
Domaine d'utilisation:
- Portes d'entrée, portes palières, bâtiments publics
- Bâtiments publics, banques, établissements pénitentiaires, hôpitaux
- Portes de sécurité, d'issues de secours et coupe-feu dans les domaines professionnels et industriels
Normes:
- Homologation selon EN 179
- Homologation selon EN 1125
- Homologation selon EN 1634-1 à 3
- Homologation selon EN 12209 classe 7
- Homologation selon EN 18251-2 classe 5
- Possibilité d'atteindre une protection anti-effraction de catégorie RC3 sur des systèmes de porte appropriés
Remarque:
- Compatible avec cylindre à bouton et cylindre débrayable
- Non-compatible avec des contacts de fond de pêne
- Avec bec de cane intégré effeff 807-10
- Tension de service: 11 - 27 VDC
- Signal d'ouverture (GND) par ex. par empreinte digitale, bouton, minuterie, etc
- Interface électrique RS 485, par ex. pour communication directe via lecteur biométrique et mémoire d'erreurs. Protection anti-manipulation impulsion d'ouverture uniquement via BUS.
- Gâche longue, voir 14.168.
- Rallonge de têtière, voir 14.169.11-27
- Câble de raccordement, voir 17.273.96
- Bloc d'alimentation, voir 17.328.
- Module tampon d'urgence, voir 17.365.92
- Unité de contrôle FlipLock, voir 99.047.01
- D'autres exécutions sur demande.
- Protection contre l'incendie: adapté uniquement en combinaison avec le contrôle de la valeur pour la protection contre l'incendie, voir 17.393.90
- Avancement du pêne
- 20 mm
- Classe de résistance
- ES2 / RC3
- Fonction
- motorisé
- Fonction d'évacuation
- B extérieur
- Fonction panique
- SN EN 179 / 1125
- Fonctionnement
- Fonctionnement par la poignée
- Fouillot
- 9
- Longueur de têtière
- 1950 mm
- Marque
- MSL
- Matériau
- acier inoxydable, acier
- Nombre de vantaux
- 1 vantail
- Norme de sécurité incendie
- vérifié
- Sens d'évacuation
- à l'extérieur
- Surface de la têtière
- acier inoxydable mat
- Surveillance
- oui
- Système
- mFlipLock e-access
- Tension de service
- 12, 24 ± volts
- Tours
- 1 tour
- Type de produit
- Verrouillage multipoints anti-panique
- Verrouillage
- Auto-verrouillage
Gâche plate supplémentaire MSL BV-24421.Z3243 Variflex pour XL mFlipLock
Inox mat, arrondi, avec pièce de rechange, réglable de -1 à 3 mm, avec découpe pour verrou et bec-de-cane, préparé pour le contact de commutation de boulon 1886, utilisable universel DIN à droite et DIN à gauche, sans vis
Gâche à entailler supplémentaire MSL BV-24421.Z3541 ProfiFlex pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, réglable de -1 à 2 mm, avec découpe pour verrou et bec-de-cane, sans vis
Gâche longue plate MSL FF BV-25574.RE-FF.53333-24, pour mFlipLock
inox brossé mat, dimension 1950 x 24 x 3 mm, possibilités de réglage -1 à +3 mm
Gâche longue plate MSL FF BV-25574.RE-FF.5932-24U, pour mFlipLock
inox brossé mat, dimension, possibilités de réglage -1 à +3 mm
Gâche plate supplémentaire MSL BV-24421.Z6333 VariFlex, pour XL mFlipLock
Inox mat, carré, avec pièce de rechange, avec découpe pour verrou et bec-de-cane, sans vis
Gâche plate supplémentaire MSL BV-24421.Z3733 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Gâche plate supplémentaire MSL BV-24421.Z6233 VariFlex, pour XL mFlipLock
inox brossé mat, carrée, réglable de -0 à +3 mm, avec pièce d'échange ATS, préparée pour contact de verrou 1886, sans vis
Rallonge de têtière MSL XL-24421 FlipLock
Inox mat, carrée, pour accrocher les serrures FlipLock, comme point d'arrêt supplémentaire pour portes hors normes, avancement du pêne dormant un tour, 20 mm
Câble de raccordement MSL, pour sFlipLock et mFlipLock (e-)drive / (e-)access
6 pôles, pour série de modèles motorisés SFlipLock et mFlipLock drive, e-drive, access, e-access
Tige carrée MSL anti-panique 5968, en 2 parties
Acier galvanisé, avec rainure, pour serrure anti-panique à mortaiser avec fouillot en 2 parties
Bloc d'alimentation dans boîtier BSW 24 Volt, AWS
Boîtier sur crépi avec porte, cylindre et rails DIN, avec sectionneur de réseau, tension d'entrée / sortie : 100 - 240 Volt AC, 50 - 60 Hz / 24 - 28 Volt DC réglable ± 10%, matériau : polystyrène (standard UL-V0), couleur : blanc (similaire à RAL 9010)
Commande externe pour l'évaluation de tous les contacts de la serrure: état de la porte, contact de la béquille, pêne de commande, contact du pêne dormant, contact du cylindre
Entrées: radar, système d'alarme incendie, ouverture par impulsion ou permanente, verrouillage (toutes les entrées sont désactivées)
Commutation de jour: pêne dormant 5% sorti et pêne basculant rigide (ouverture < 1s)
Sorties: entraînement de porte, défaut
Module tampon d'urgence MSL FlipLock
en gaine thermorétractable, encapsulée dans la résine, avec câble de connexion de 130 mm, le module tampon de secours assure l'alimentation électrique d'une serrure motorisée FlipLock en cas de panne de courant pour une seule fermeture, convient pour les serrures sFlipLock et mFlipLock des modèles drive, e-drive, access et e-access, le raccordement s'effectue directement sur la motorisation FlipLock
Commande d'évaluation externe MSL (AWS) pour sFlipLock et mFlipLock (e-)drive / (e-)access
Commande d'évaluation externe pour la série de modèles FlipLock et mFlipLock drive, e-drive, access, e-access
Interface eléctrique RS 485, par exemple pour communication directe via lecteur biométrique et mémoire d'erreurs, protection anti-panique impulsion d'ouverture uniquement via BUS,
Évaluation des contacts secs (AWS): état de la porte (inverseur), poignée côté anti-panique (inverseur), contact de fond de pêne temporisé (inverseur), contact de fond de pêne (inverseur), contact de cylindre,
Détection automatique des serrures motorisées FlipLock et différenciation entre ouvert sans tension et fermé sans tension
Passage de câble à 20 pôles, séparable, cuvette de montage des deux côtés, pour les profils en métal, en bois et en plastique
inox, avec cache à enficher,
avec un câble souple intégré contre la rupture,
technologie de raccordement avec enfichage et pincement, 20 pôles avec un interrupteur DIP pour une consommation de courant maximale,
cuvette de montage des deux côtés pour les profils en métal, en bois et en plastique,
consommation de courant max. 1 A 100% ED, 4 A max. 1 sec avec Jumper 1+2 enfichés, PIN 1+2 PIN 3+4 pontés (agrandissement du diamètre) 2A 100% ED, 5 A max. 1 sec., résistance de contact par signal 0,35 Ohm
Unité de contrôle MSL FlipLock
le boîtier de test permet de consulter plusieurs modes opérationnels et valeurs d'état de la serrure FlipLock direktement au niveau de la porte ou à l'état démonté, il est possible de réaliser les tests suivants: pannes, nombre de cycles du moteur, nombre de cycles de la porte (uniquement access et e-access), contact du pêne pilote (uniquement access et e-access), contact du pêne dormant (uniquement access et e-access), contact du cylindre (uniquement access et e-access), contact de la poignée à gauche et à droite (uniquement access et e-access)
